محول التيار ذو القلب المقسم | سلسلة OPCT | نسبة 1000:1~5000:1

$16.80 USD
$7.03 USD $16.80 USD
مبيع نفد المخزون
الشحن يُحسب عند إتمام الشراء.
رقم الموديل

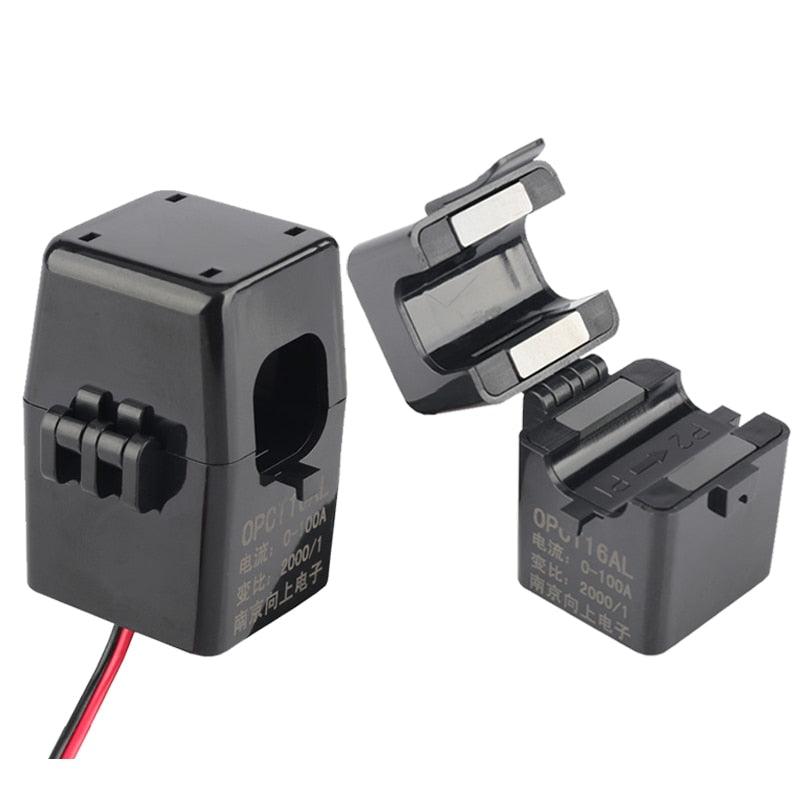

محول تيار OPCT ذو النواة المقسمة، دقة الفئة 0.5، نسبة التحويل 1000/1~5000/1، فتحة 10/16/24/35 ملم، مستشعر تيار متردد قابل للتثبيت بمشبك مع مخرج RJ12 اختياري

تُعد محولات التيار ذات النواة المقسمة (المفتوحة/المغلقة) من سلسلة OPCT مستشعرات عالية الدقة قابلة للتثبيت بمشبك مصممة لقياس ومراقبة التيار المتردد، وهي مثالية للتطبيقات التي لا يمكن فيها فصل الكابلات. بدقة الفئة 0.5 ونسب تتراوح من 1000:1 إلى 5000:1، توفر أداءً موثوقًا به لشبكات الطاقة وشواحن السيارات الكهربائية ومحطات 5G الأساسية.

✨ الميزات الرئيسية


✅ تصميم النواة المقسمة: لا حاجة لقطع الكابلات، سهولة التركيب بآلية التثبيت بالمشبك.

✅ نسب وفتحات متعددة: النسب: 1000:1/2000:1/3000:1/4000:1/5000:1؛ الفتحات: 10 ملم/16 ملم/24 ملم/35 ملم.

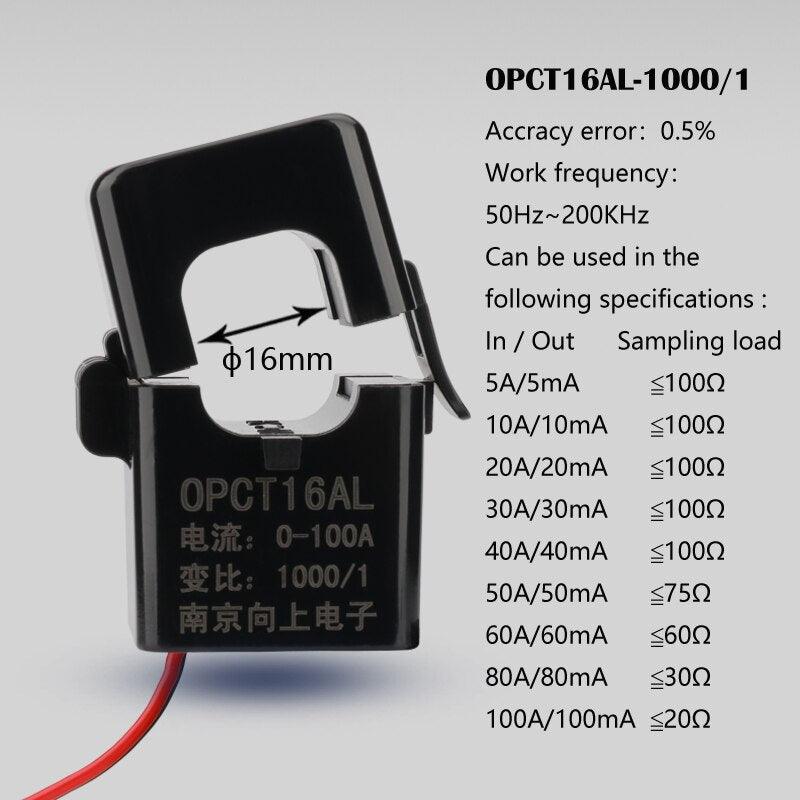

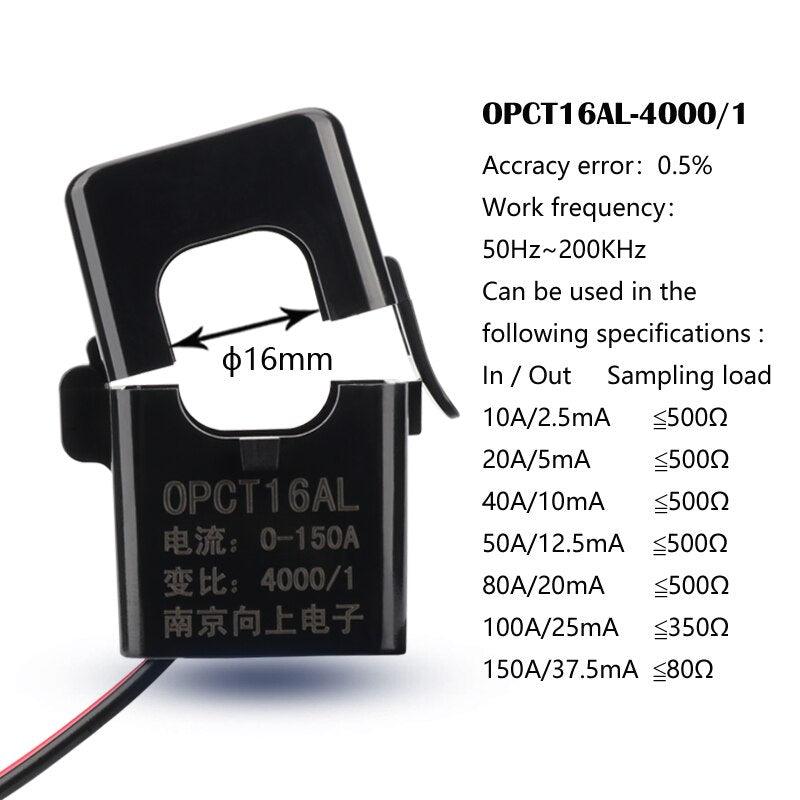

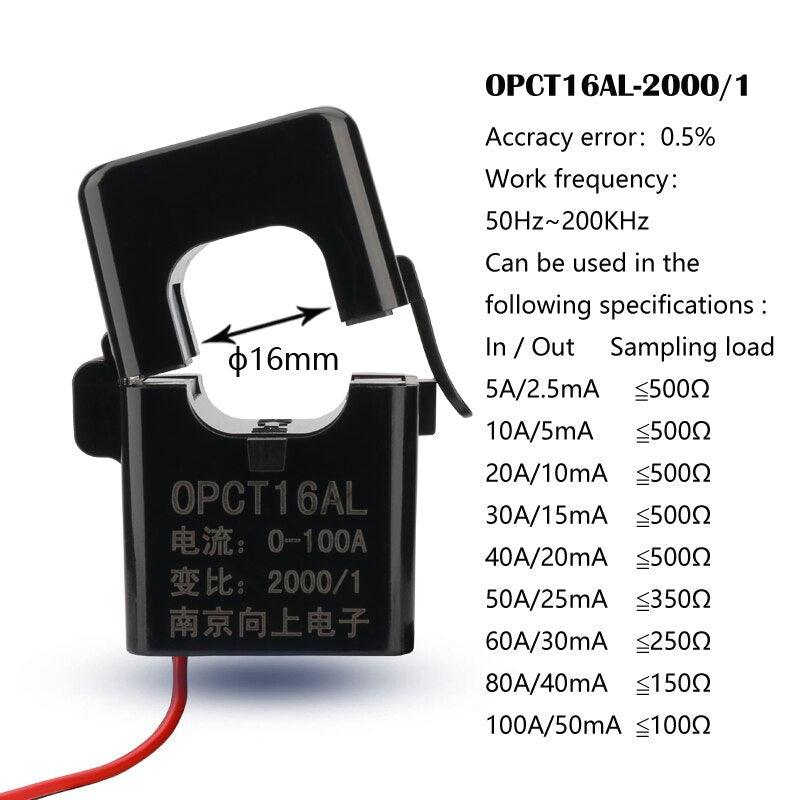

✅ دقة عالية: دقة 0.5%، خطأ خطي 0.3%~0.5%، مناسب للقياسات عالية التردد (حتى 200 كيلو هرتز).

✅ مواد ممتازة: قلب من الفريت مع أسطح تلامس مصقولة كالمرآة لتقليل الفقد؛ ملف نحاسي مطلي بالمينا عالي الجودة للمتانة.

✅ السلامة والموثوقية: صمامات ثنائية مدمجة لقمع الجهد العابر (تصميم مضاد للدائرة المفتوحة)، غلاف مثبط للهب UL94-V0، جهد تحمل 2 كيلوفولت/1 دقيقة.

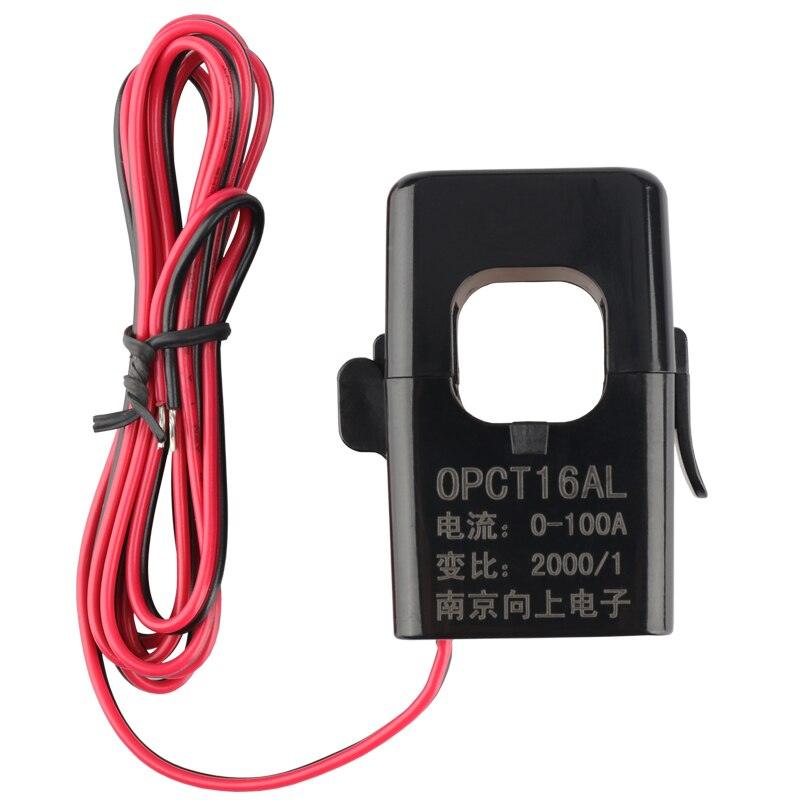

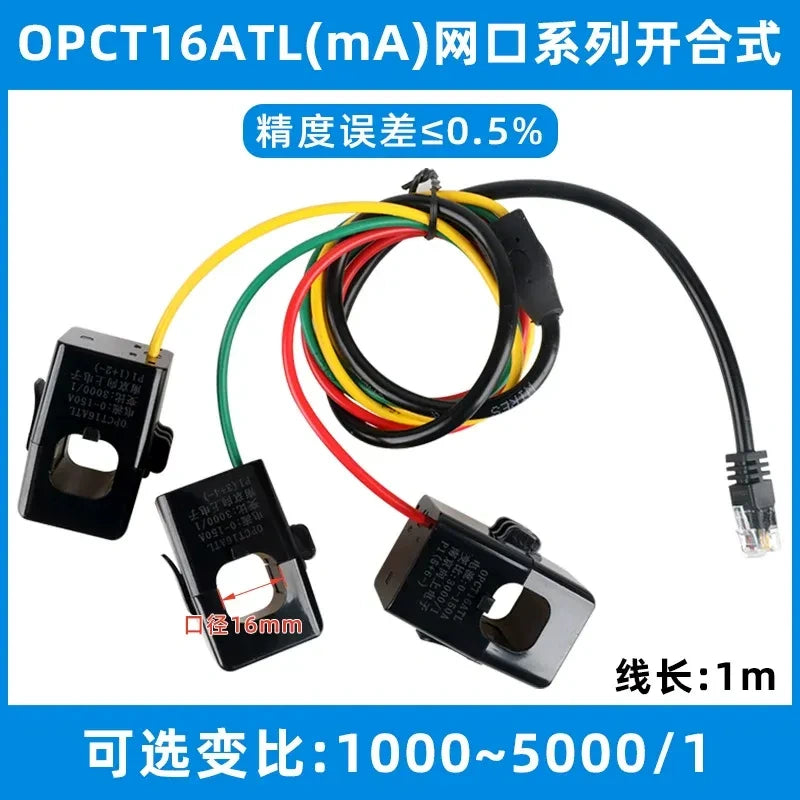

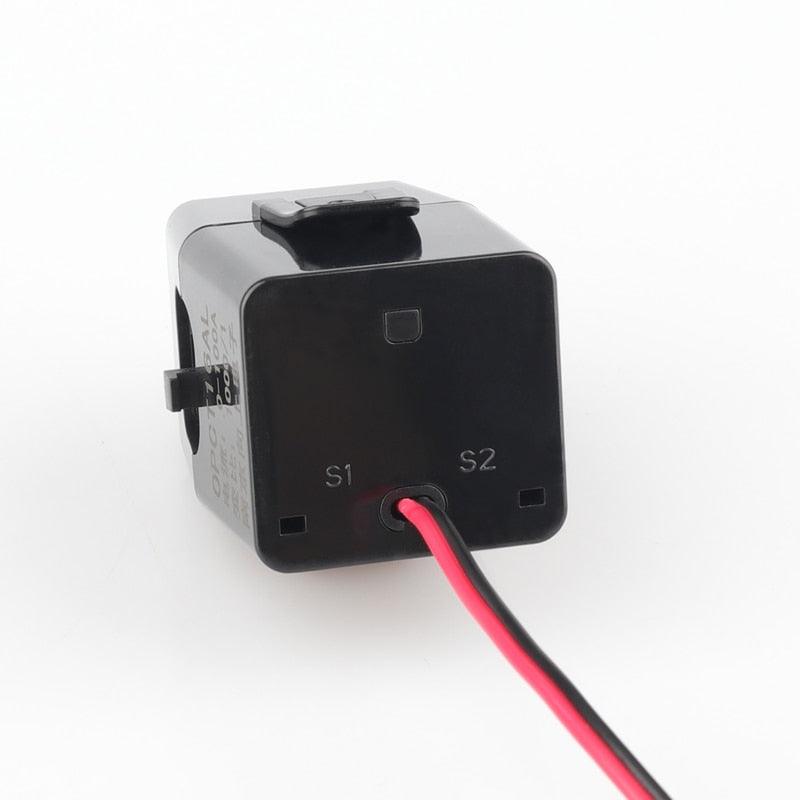

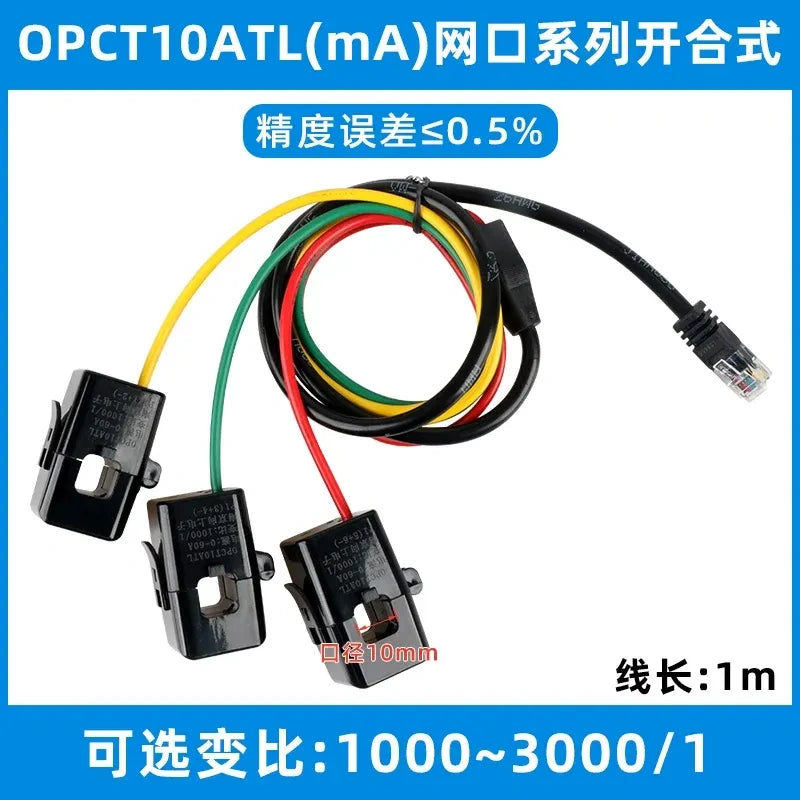

✅ مخرج مرن: خيارات مخرج أسلاك حمراء/سوداء قياسية أو منفذ شبكة RJ12 (3 في 1).

✅ نطاق تشغيل واسع: تردد 50 هرتز~200 كيلو هرتز، درجة حرارة تشغيل -30 درجة مئوية~+70 درجة مئوية، مناسب للبيئات القاسية.

📊 المواصفات الفنية

المعلمة التفاصيل

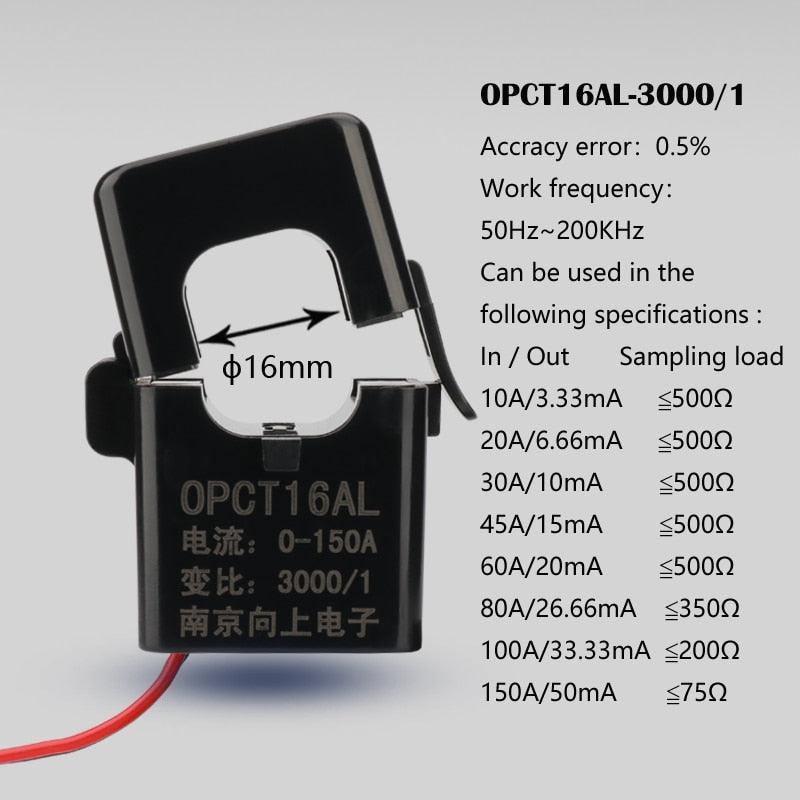

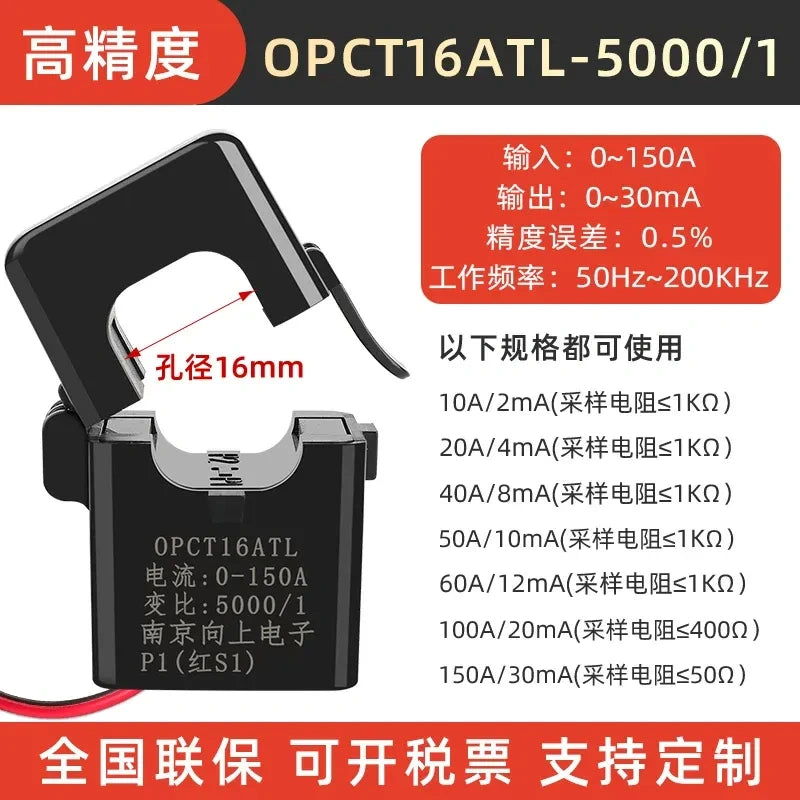

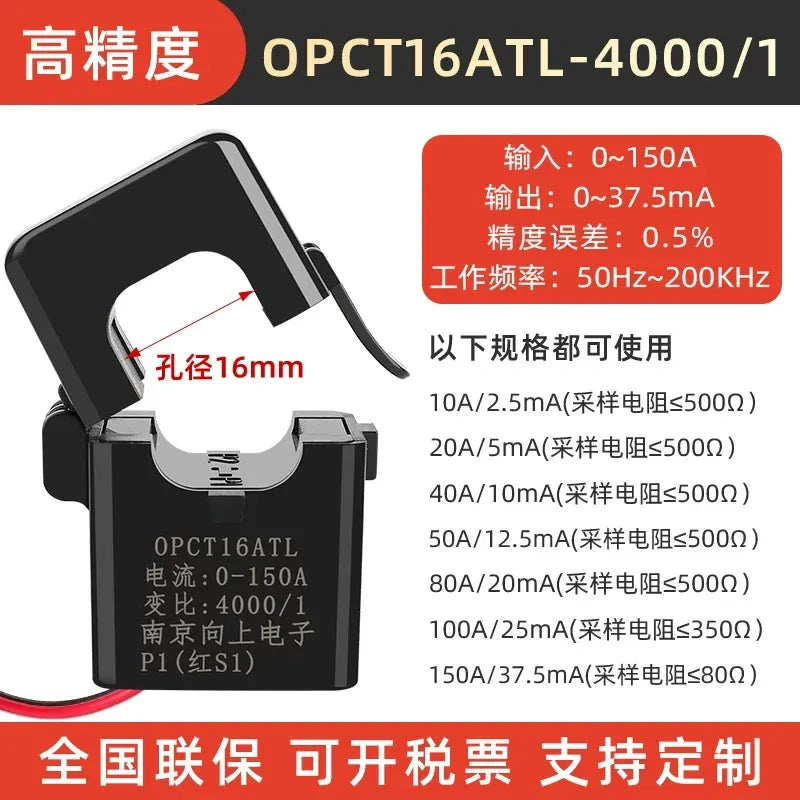

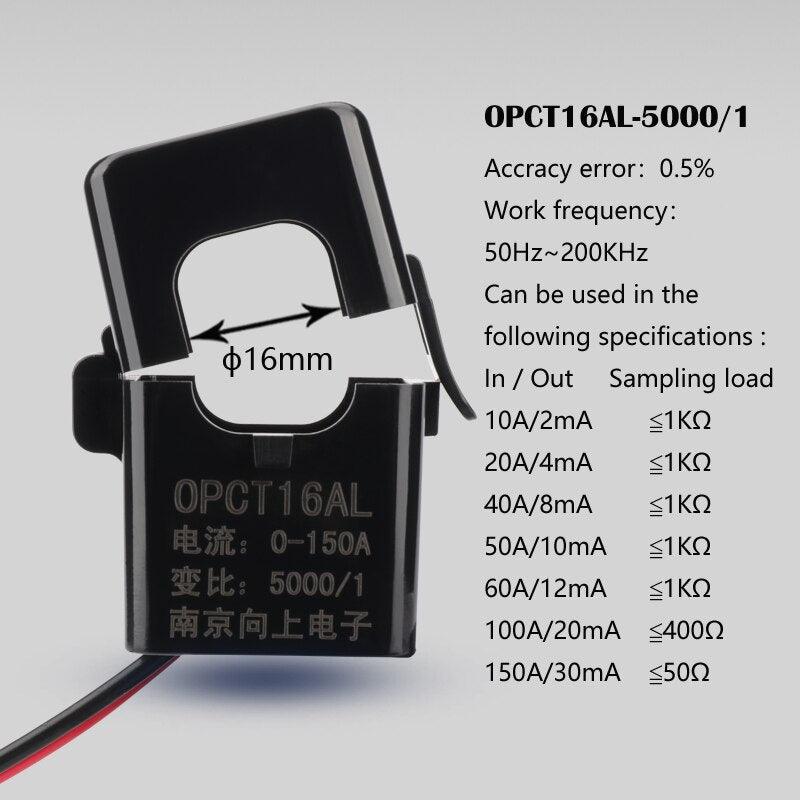

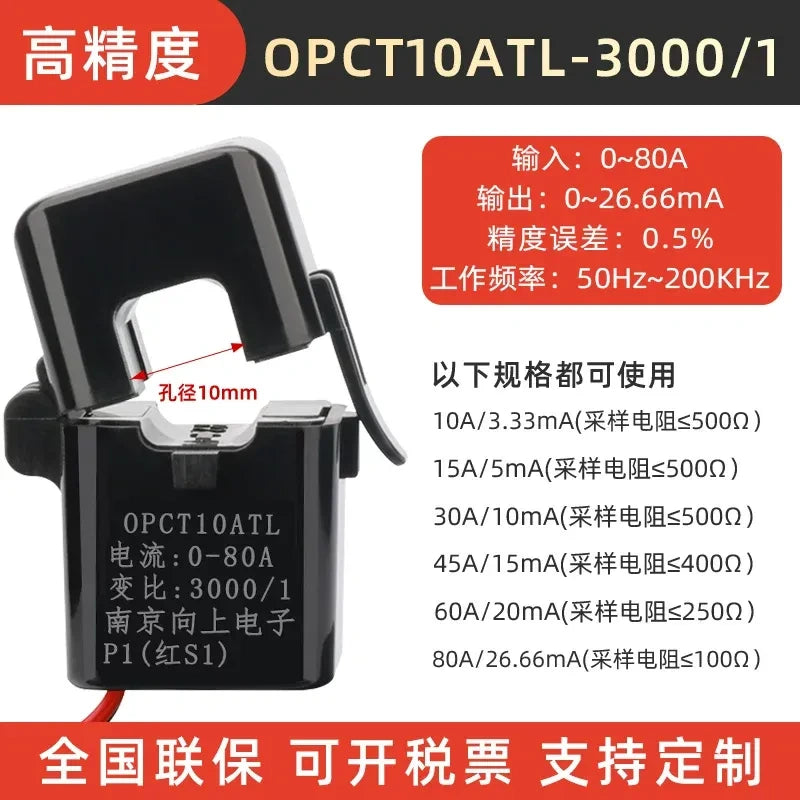

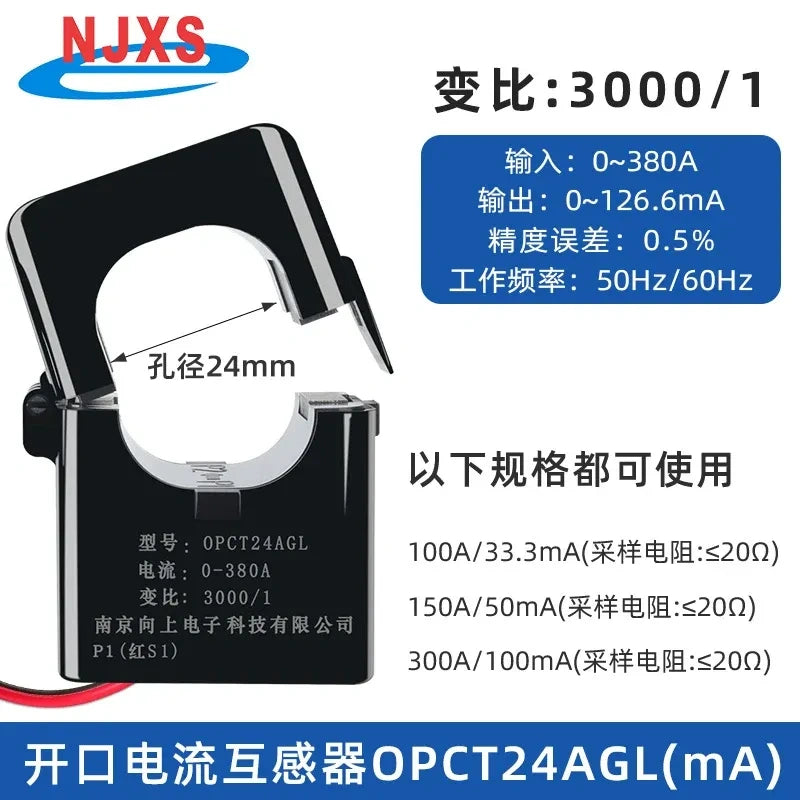

سلسلة الموديلات OPCT10ATL/OPCT16ATL/OPCT24AGL/OPCT35AGL
النوع محول تيار ذو نواة مقسمة (قابل للتثبيت بمشبك)

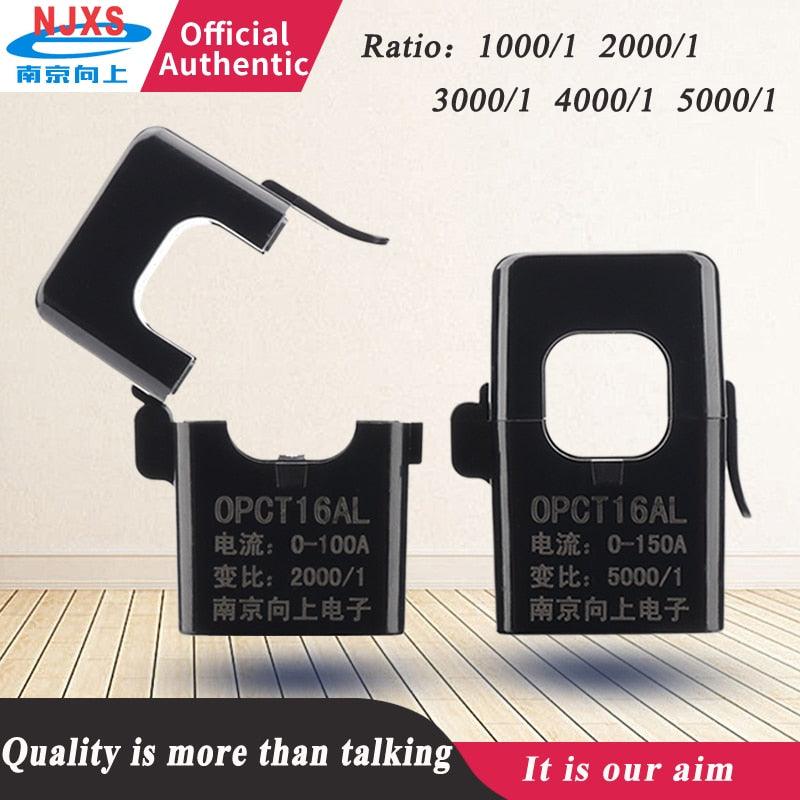

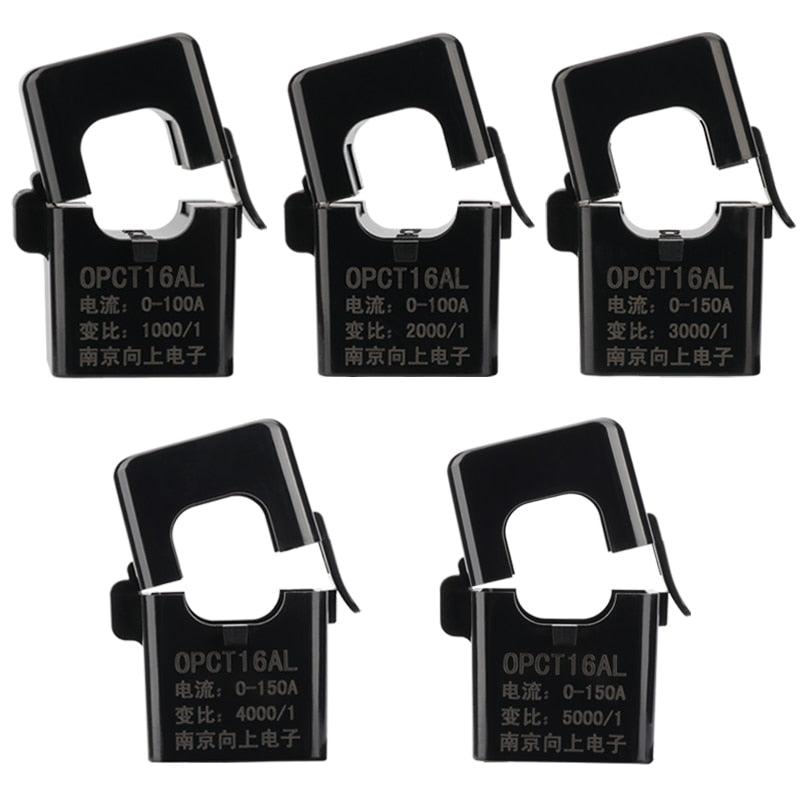

نسبة التحويل 1000:1 / 2000:1 / 3000:1 / 4000:1 / 5000:1
التيار المقنن للإدخال 0~60 أمبير / 0~80 أمبير / 0~100 أمبير (يختلف حسب الموديل)
التيار المقنن للإخراج 2.5 ملي أمبير / 5 ملي أمبير / 26.66 ملي أمبير (تيار متردد)
فئة الدقة الفئة 0.5
تردد التشغيل 50 هرتز ~ 200 كيلو هرتز
حجم الفتحة 10 ملم / 16 ملم / 24 ملم / 35 ملم
مقاومة العزل ≥500 ميجا أوم / ≥1000 ميجا أوم
جهد التحمل 2 كيلوفولت/50 هرتز/1 دقيقة
درجة حرارة التشغيل -30 درجة مئوية ~ +70 درجة مئوية
مادة الغلاف ABS مثبط للهب (UL94-V0)

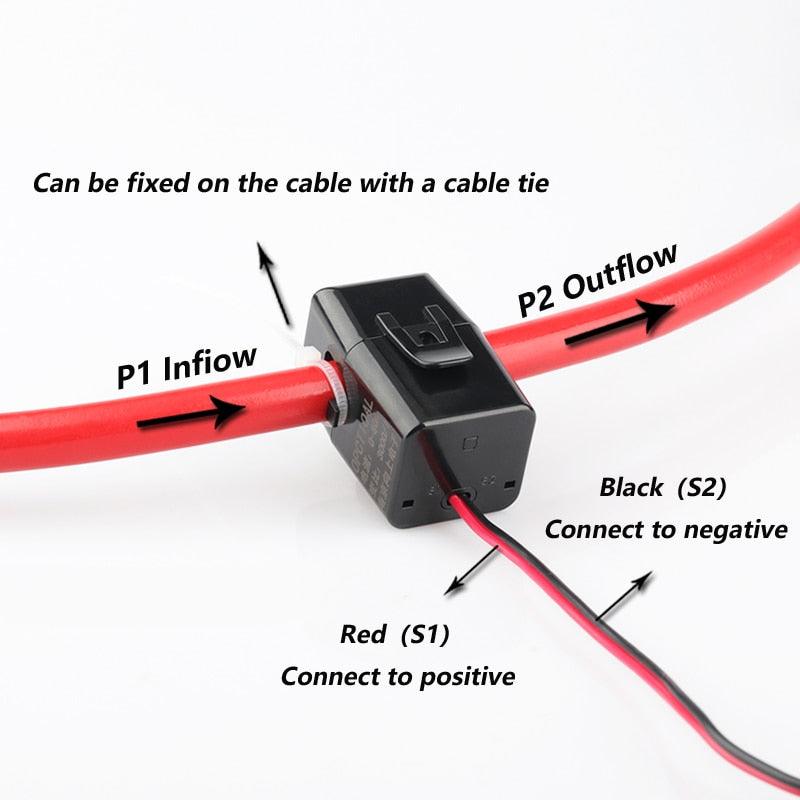

التركيب قابل للتثبيت بمشبك، تثبيت برباطي كابل مزدوج
التطبيقات تجديد شبكات الطاقة، شواحن السيارات الكهربائية، محطات 5G الأساسية، المراقبة الصناعية



🛠️ التطبيقات


  • مراقبة تيار نقاط شحن السيارات الكهربائية
  • تجديد شبكات الطاقة ومشاريع العدادات الذكية
  • مراقبة حمل محطات الاتصالات 5G الأساسية
  • أنظمة الأتمتة الصناعية وإدارة الطاقة
  • مراقبة السلامة الكهربائية للمباني

تحميل ورقة بيانات OPCT16AL
