كونتاكتور شنايدر سلسلة LC1D (من 9 أمبير إلى 95 أمبير)
السعر الاعتيادي
$27.88 USD
السعر الاعتيادي
$32.48 USD
سعر البيع
$27.88 USD
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
تعذّر تحميل توفر الاستلام

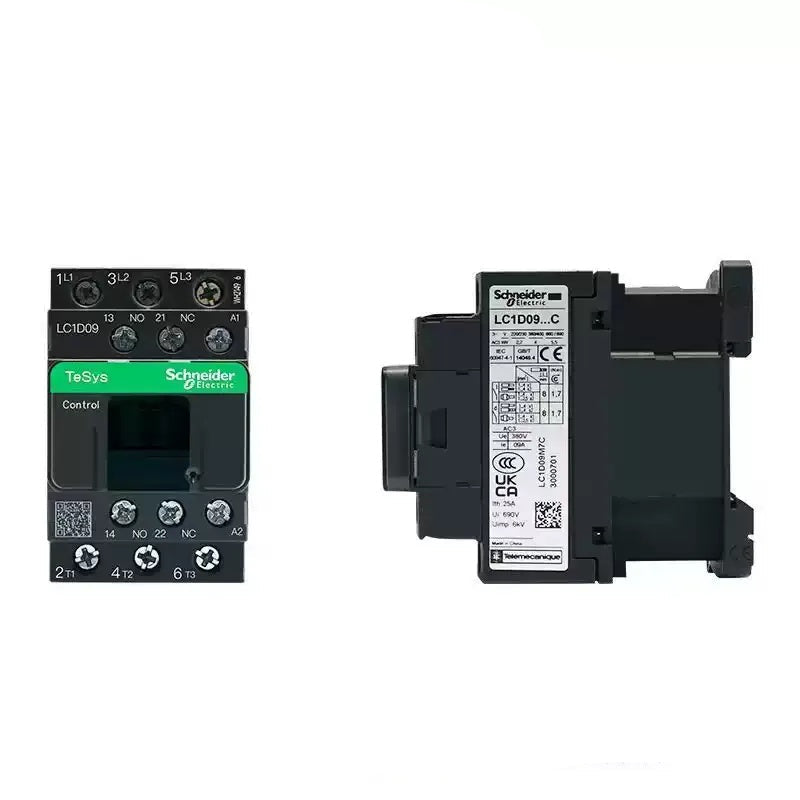

كونتاكتور شنايدر TeSys LC1D تيار متردد 9 أمبير - 95 أمبير، ثلاثي الأقطاب، حراري مغناطيسي، تثبيت على سكة DIN للتحكم في المحركات والأحمال
1. نظرة عامة
كونتاكتورات التيار المتردد من سلسلة Schneider Electric TeSys LC1D هي كونتاكتورات كهرومغناطيسية عالية الأداء وذات معايير صناعية مصممة للتبديل والتحكم الموثوق به في المحركات، والإضاءة، والسخانات، والأحمال الكهربائية الأخرى في التطبيقات الصناعية والتجارية والسكنية. تغطي هذه السلسلة تيارات مقدرة من 9 أمبير إلى 95 أمبير، وتقدم خيارات جهد ملف تيار متردد متعددة الاستخدامات (24 فولت/36 فولت/48 فولت/110 فولت/220 فولت/380 فولت) لتلبية متطلبات النظام المتنوعة، مما يجعلها مثالية لبدء/إيقاف المحركات، وتبديل الدوائر، وأنظمة التحكم الآلي.
2. الميزات الرئيسية

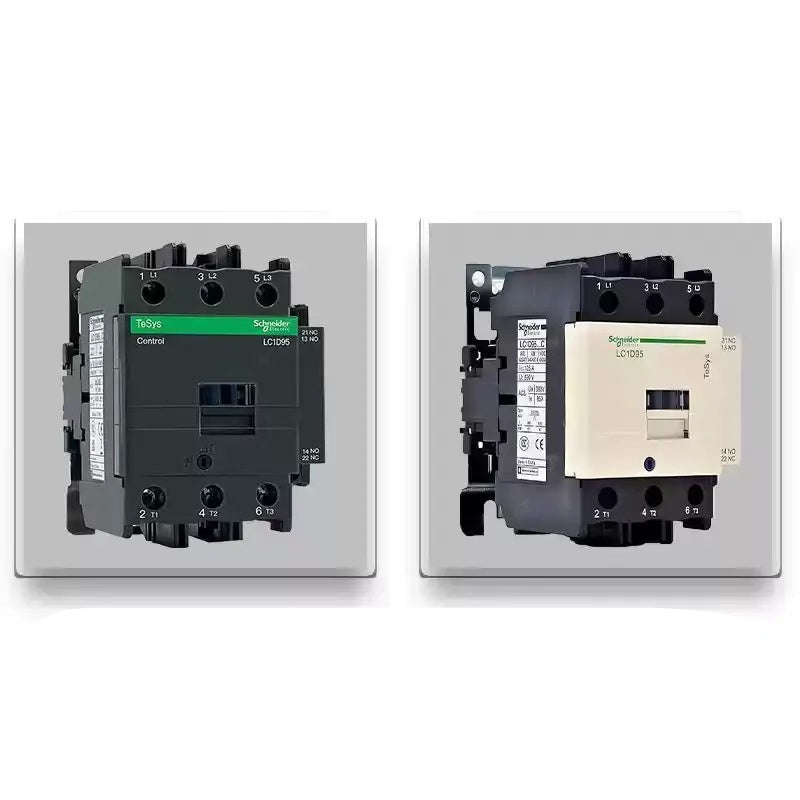

- نطاق تيار واسع: موديلات تتراوح من LC1D09 (9 أمبير) إلى LC1D95 (95 أمبير)، مناسبة لأحمال المحركات الصغيرة والمتوسطة وتوزيع الطاقة، مع نقاط تلامس رئيسية بثلاثة أقطاب مفتوحة عادةً.

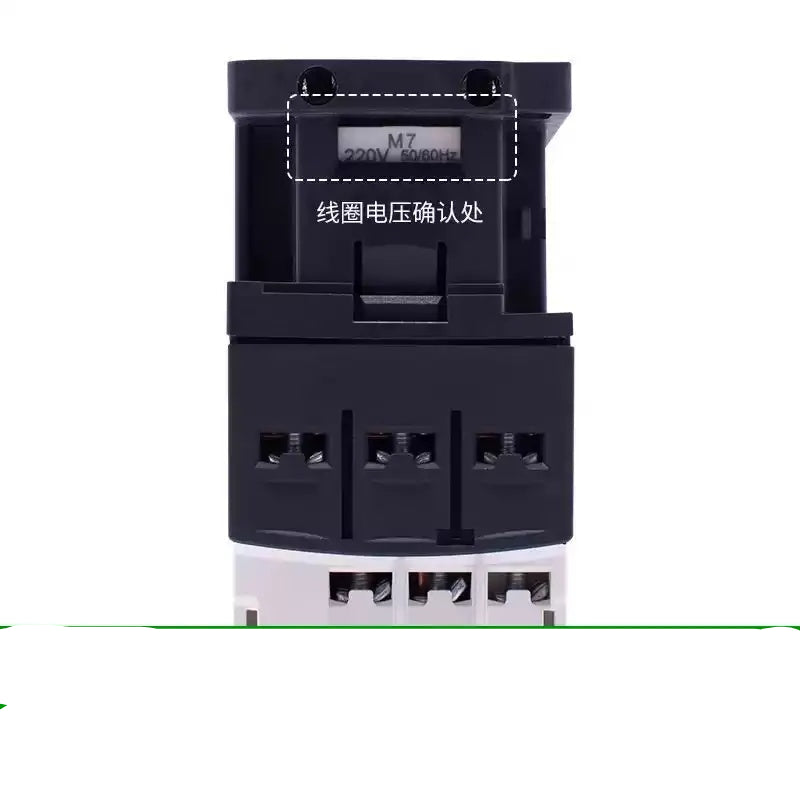

- خيارات ملف متعددة الجهد: تدعم جهد ملف التيار المتردد بما في ذلك B7C (تيار متردد 24 فولت)، CC7C (تيار متردد 36 فولت)، E7C (تيار متردد 48 فولت)، F7C (تيار متردد 110 فولت)، M7C (تيار متردد 220 فولت)، و Q7C (تيار متردد 380 فولت)، متوافقة مع معايير أنظمة التحكم العالمية.
- نقاط تلامس مساعدة مدمجة: مجهزة بنقاط تلامس مساعدة قياسية 1 مفتوحة عادةً + 1 مغلقة عادةً (1NO+1NC) لتغذية حالة التشغيل ودوائر التعشيق.
- قدرة قطع عالية: توفر نقاط تلامس متينة من سبائك الفضة توصيلًا ممتازًا ومقاومة للقوس، مما يضمن تبديلًا موثوقًا به في ظل ظروف حمل AC-3 (المحرك) و AC-1 (المقاومة).
- معتمد من IEC/GB: متوافق مع معايير IEC 60947-4-1 و GB 14048.4، ويلبي معايير السلامة والأداء العالمية بشهادات CE/CCC.
- تصميم مدمج ومتين: عامل شكل موفر للمساحة مع غلاف عالي الجودة مقاوم للهب، ومقاوم لدرجات الحرارة العالية والاهتزازات والتآكل الميكانيكي لعمر خدمة طويل.
- سهولة التركيب: تثبيت قياسي على سكة DIN مع أطراف مثبتة بمسامير، مما يبسط التركيب والتوصيل في لوحات التحكم.
3. فك تشفير النموذج
| رمز النموذج | التفسير الأساسي |
|---|---|
LC1D |
كونتاكتور تيار متردد من سلسلة شنايدر TeSys D |
09/12/18/25/32/38/40/50/65/80/95 |
التيار التشغيلي المقدر (فئة AC-3) |
B7C/CC7C/E7C/F7C/M7C/Q7C |
جهد ملف التيار المتردد (على سبيل المثال، M7C = تيار متردد 220 فولت، Q7C = تيار متردد 380 فولت) |
4. التطبيقات
- التحكم في المحركات الصناعية (بدء التشغيل المباشر، العكس، التحكم بنجمة دلتا)
- أنظمة التدفئة والتهوية وتكييف الهواء للمباني التجارية، والإضاءة، وتوزيع الطاقة
- لوحات التحكم الآلي وأنظمة التحكم القائمة على PLC
- التحكم في محركات المضخات والمراوح والناقلات
- تبديل دوائر الطاقة المتجددة (محول الطاقة الشمسية، توربينات الرياح)
- معدات معالجة المياه، والمعادن، والمعالجة الكيميائية
ورقة البيانات
| السمة | القيمة |
|---|---|
| العلامة التجارية | شنايدر إلكتريك |
| السلسلة | سلسلة TeSys LC1D |
| نوع المنتج | كونتاكتور تيار متردد / كونتاكتور كهرومغناطيسي |
| التيار المقدر (AC-3) | 9 أمبير، 12 أمبير، 18 أمبير، 25 أمبير، 32 أمبير، 38 أمبير، 40 أمبير، 50 أمبير، 65 أمبير، 80 أمبير، 95 أمبير |
| جهد الملف (تيار متردد) | 24 فولت، 36 فولت، 48 فولت، 110 فولت، 220 فولت، 380 فولت |
| نقاط التلامس الرئيسية | 3 أقطاب مفتوحة عادةً (3NO) |
| نقاط التلامس المساعدة | 1NO + 1NC (قياسي) |
| جهد التشغيل المقدر (Ue) | تيار متردد 400 فولت/690 فولت |
| فئة الاستخدام | AC-1 (حمل مقاوم)، AC-3 (محرك حثي) |
| نوع التركيب | سكة DIN / تثبيت بمسامير |
| توافق المعايير | IEC 60947-4-1، GB 14048.4، EN 60947-4-1 |
| الشهادات | CE، CCC، RoHS |
| مادة التلامس | سبائك الفضة |
| التطبيق | التحكم في المحركات، تبديل الطاقة، الأتمتة الصناعية، التدفئة والتهوية وتكييف الهواء، التحكم في المضخات والمراوح، معالجة المياه، المعادن |
النموذج الرئيسي وجدول المعلمات (كونتاكتور شنايدر LC1D 9 أمبير ~ 95 أمبير، ملف تيار متردد 220 فولت إصدار M7)
| النموذج الكامل (MPN/رقم النموذج) | تيار مقدر AC-3 | الأقطاب الرئيسية | نقاط تلامس مساعدة مدمجة | ملف قياسي |
|---|---|---|---|---|

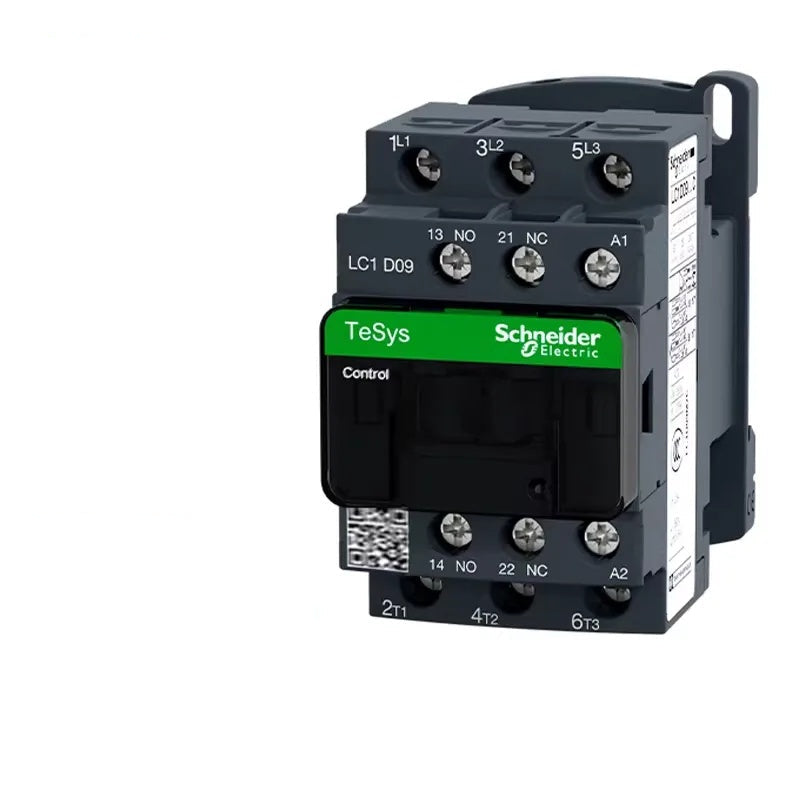

| LC1D09M7C | 9 أمبير | 3P | 1NO + 1NC | AC220V 50/60Hz |

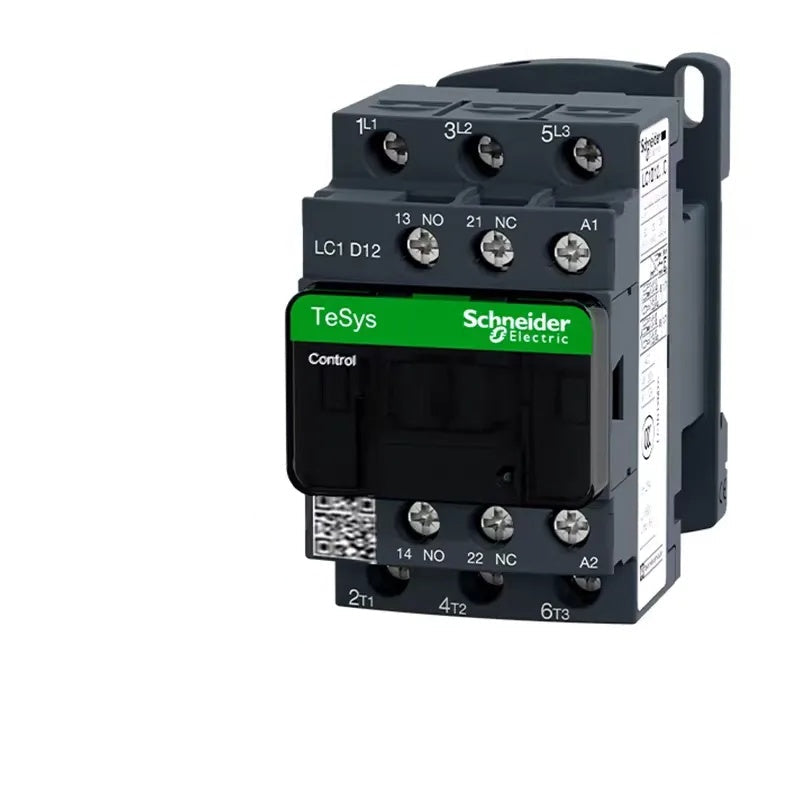

| LC1D12M7C | 12 أمبير | 3P | 1NO + 1NC | AC220V 50/60Hz |
| LC1D18M7C | 18 أمبير | 3P | 1NO + 1NC | AC220V 50/60Hz |
| LC1D25M7C | 25 أمبير | 3P | 1NO + 1NC | AC220V 50/60Hz |

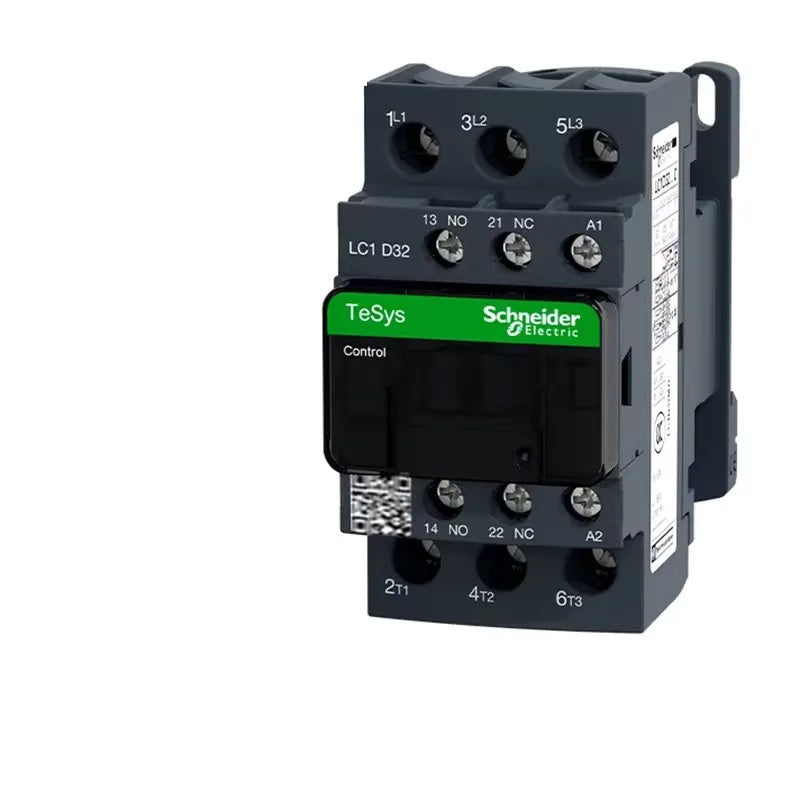

| LC1D32M7C | 32 أمبير | 3P | 1NO + 1NC | AC220V 50/60Hz |

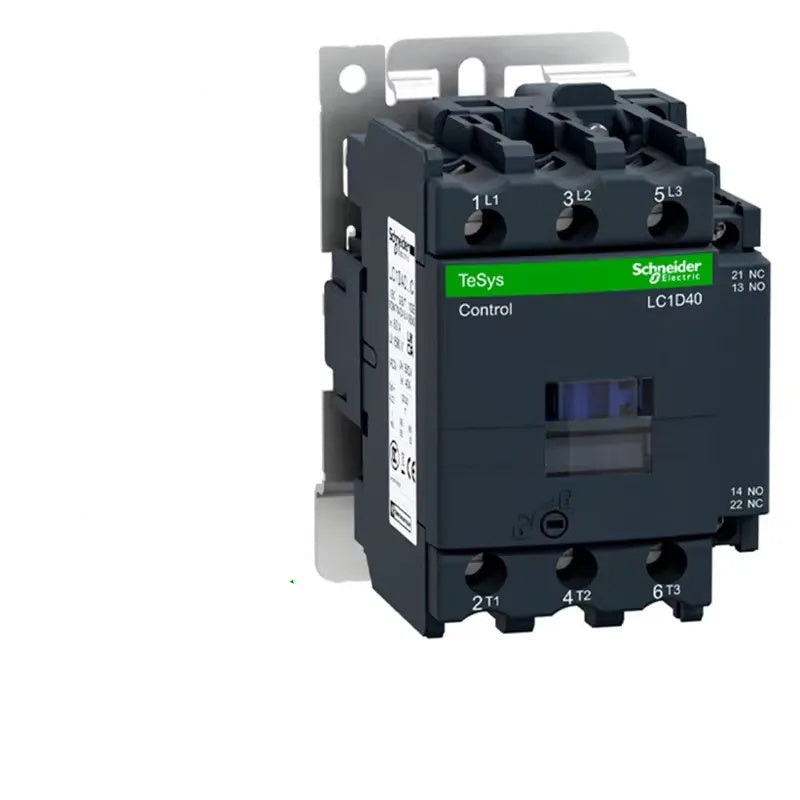

| LC1D40M7C | 40 أمبير | 3P | لا يوجد مدمج، أضف كتلة مساعدة بشكل منفصل | AC220V 50/60Hz |

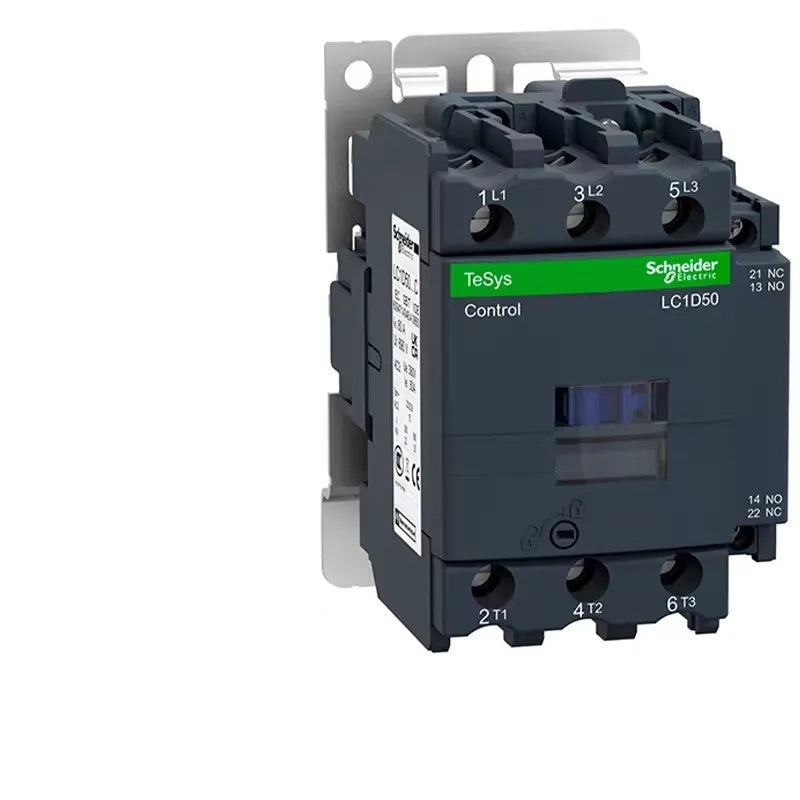

| LC1D50M7C | 50 أمبير | 3P | لا يوجد مدمج، أضف كتلة مساعدة بشكل منفصل | AC220V 50/60Hz |

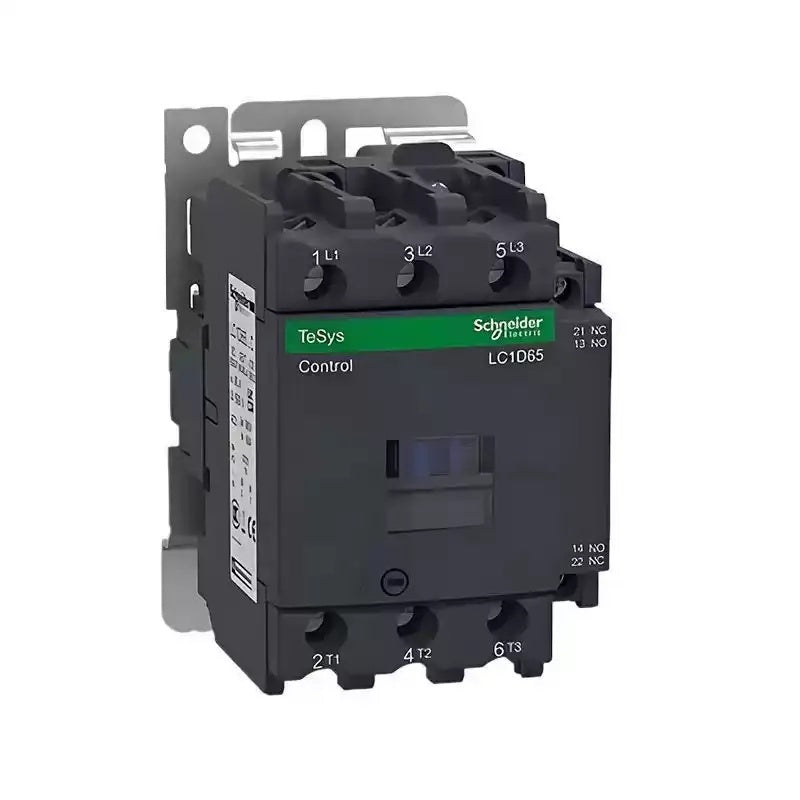

| LC1D65M7C | 65 أمبير | 3P | لا يوجد مدمج، أضف كتلة مساعدة بشكل منفصل | AC220V 50/60Hz |

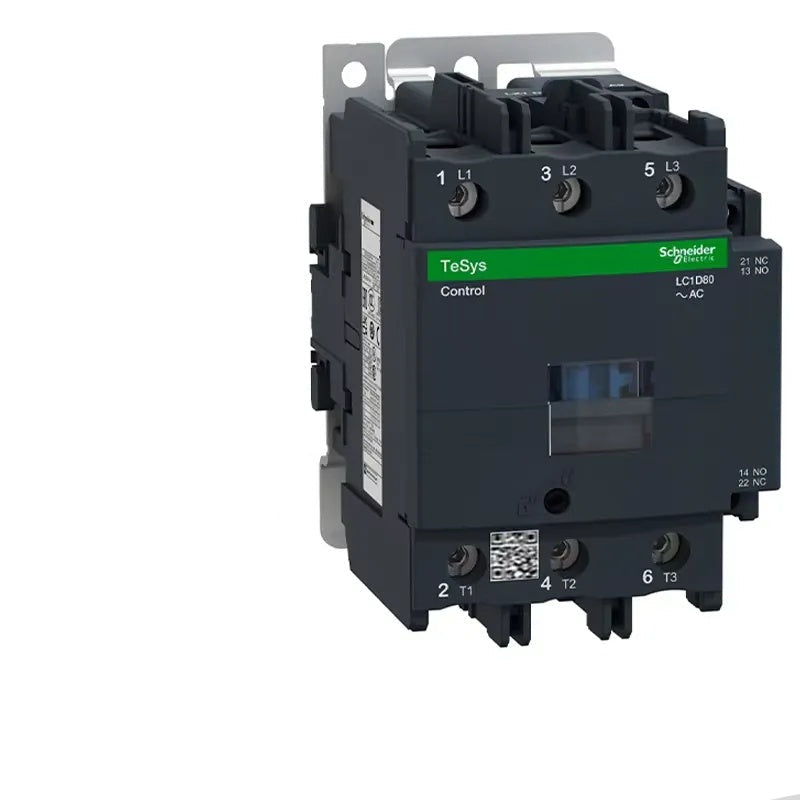

| LC1D80M7C | 80 أمبير | 3P | لا يوجد مدمج، أضف كتلة مساعدة بشكل منفصل | AC220V 50/60Hz |
| LC1D95M7C | 95 أمبير | 3P | لا يوجد مدمج، أضف كتلة مساعدة بشكل منفصل | AC220V 50/60Hz |
