المحرك التروسي بالتيار المستمر عديم المسفرات GM37-BL3650 | 12-24 فولت
السعر الاعتيادي
$52.30 USD
السعر الاعتيادي
سعر البيع
$52.30 USD
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
تعذّر تحميل توفر الاستلام
محرك تروس تيار مستمر بدون فرش 37 ملم، 12 فولت، نسبة تروس 1:6، مع مقبض سرعة PWM
مجموعة محرك بدون فرش 24 فولت، مع حامل تثبيت ووحدة تحكم بالسرعة، للأتمتة
نظرة عامة على المنتج

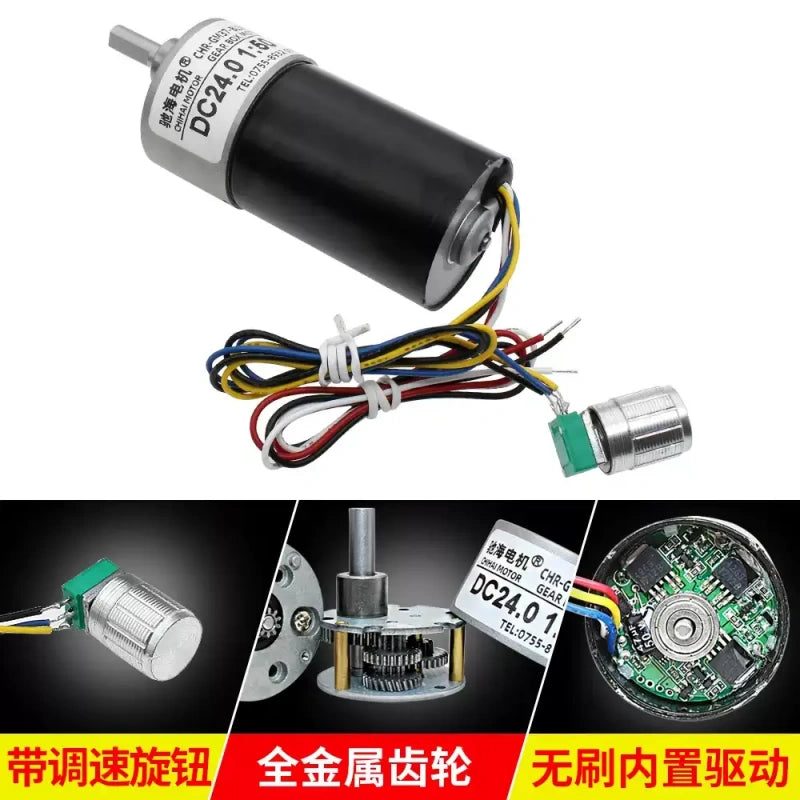

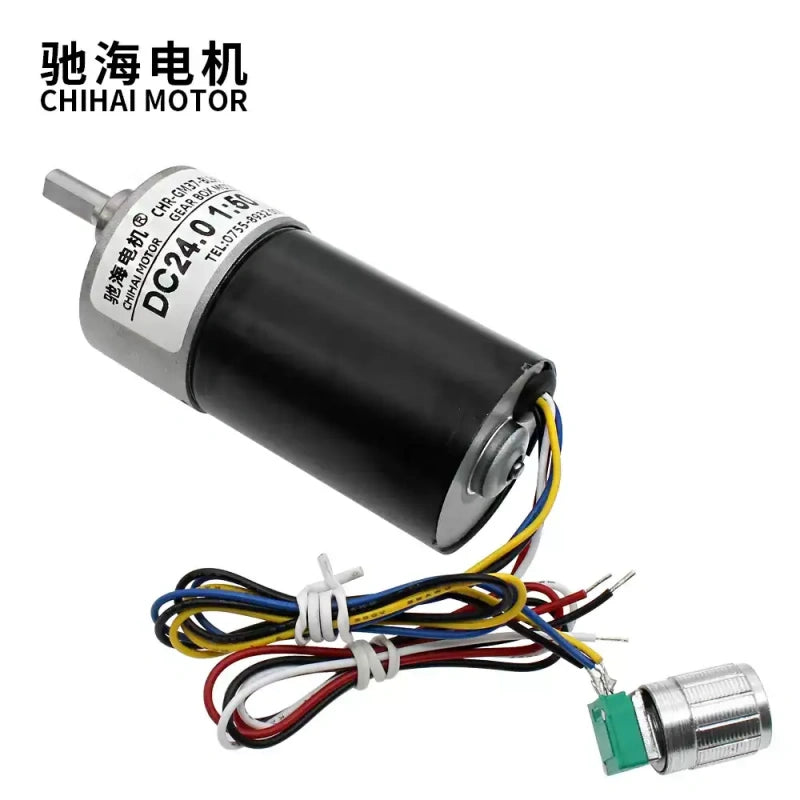

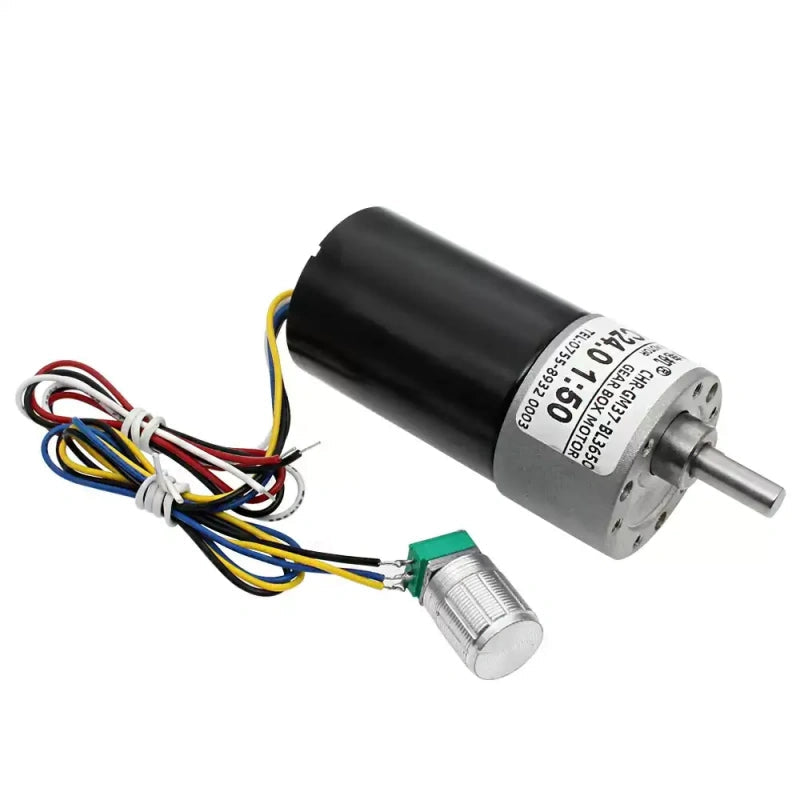

إن محرك التروس تيار مستمر بدون فرش CHR-GM37-BL3650 هو محرك مدمج عالي الكفاءة مصمم للتشغيل المستمر في مشاريع الأتمتة والروبوتات. يتميز بوحدة تحكم سرعة PWM مدمجة، واتجاه قابل للعكس، ونسب تروس متعددة، مما يجعله مثاليًا للأبواب الكهربائية، وكاميرات PTZ، والمعدات الصناعية.
الميزات الرئيسية
- تحكم سرعة PWM مدمج: يوفر مقبض مقياس الجهد المختوم ضبطًا سلسًا للسرعة (10%~ دورة عمل)، متوافقًا مع إشارات PWM بتردد 10-50 كيلو هرتز.
- توافق مع جهد مزدوج: يدعم التشغيل بجهد تيار مستمر 12-24 فولت، مع أداء محسن عند كلا الجهدين.
- نسب تروس متعددة: اختر من 1:6 إلى 1:810 لتخصيص السرعة وعزم الدوران لمشروعك.
- اتجاه قابل للعكس: تحكم بسيط في الأسلاك للتشغيل في اتجاه عقارب الساعة/عكس اتجاه عقارب الساعة.
- هيكل متين: جسم بقطر 37 ملم، عمود على شكل حرف D بقطر 6 ملم، وتصميم بدون فرش لعمر خدمة طويل.
- حامل تثبيت اختياري: متاح مع حامل لسهولة التركيب في التطبيقات الثابتة.
المواصفات (CHR-GM37-BL3650)
- النموذج: CHR-GM37-BL3650
- العلامة التجارية: ChiHai Motor
- الجهد المقدر: تيار مستمر 12 فولت / 24 فولت (متوافق مع 12-24 فولت)
- نوع المحرك: محرك تروس تيار مستمر بدون فرش
- نسب التروس: 1:6، 1:10، 1:18، 1:30، 1:50، 1:90، 1:150، 1:260، 1:450، 1:810
- عمود الإخراج: عمود على شكل حرف D بقطر 6 ملم، طول 21 ملم (قطع D بمقدار 12 ملم)
- القطر الخارجي: 37 ملم
- الوزن: حوالي 290 جرام (يختلف حسب نسبة التروس)
- ملاحظة خاصة: هذا النموذج لا يتضمن إخراج إشارة سرعة FG.
التكوينات المتاحة
- المحرك فقط

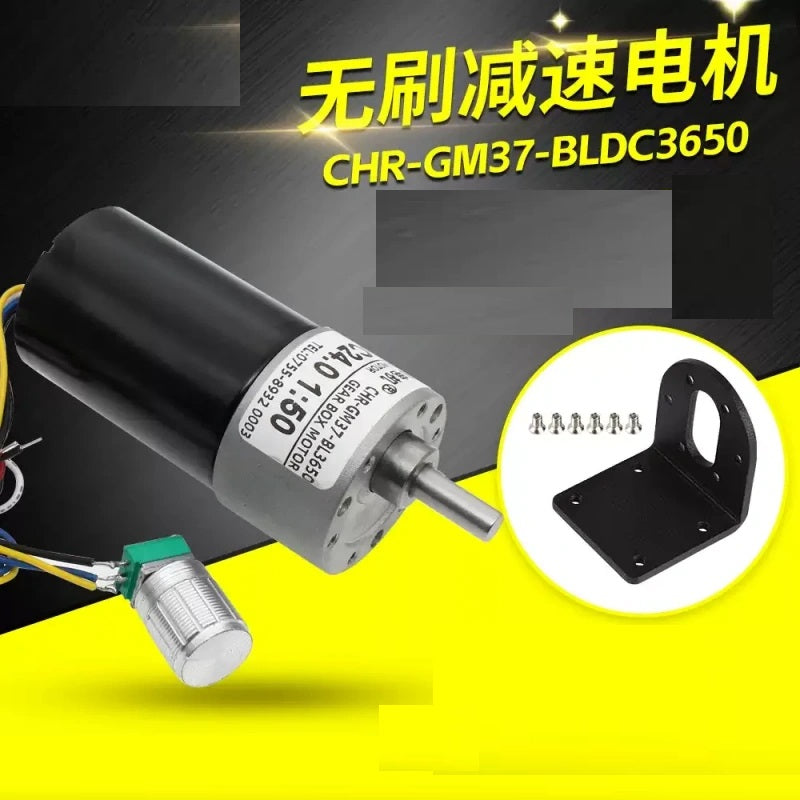

- المحرك + حامل التثبيت
التطبيقات
مثالي للروبوتات، والآلات، والستائر الكهربائية، والأبواب الأوتوماتيكية، والمعدات الدوارة، وكاميرات PTZ، وغيرها من المشاريع التي تتطلب تحكمًا مستمرًا في الحركة بسرعة قابلة للتعديل.
دليل الأسلاك:
- الأحمر: موجب الطاقة (+)
- الأسود 1: سالب الطاقة (-)
- الأبيض: التحكم في الاتجاه (عكس عند التوصيل بالسالب)
- الأزرق: التحكم في سرعة PWM (مدخل 0-5 فولت)
- الأصفر: خرج 5 فولت من مشغل المحرك
- الأسود 2: أرضي PWM
ورقة البيانات
| الخاصية | القيمة |
|---|---|
| نوع المنتج | محرك تروس تيار مستمر بدون فرش |
| النموذج | CHR-GM37-BL3650 |
| العلامة التجارية | ChiHai Motor |
| الجهد المقدر | تيار مستمر 12 فولت / 24 فولت |
| نوع المحرك | محرك تيار مستمر بدون فرش |
| نسب التروس | 1:6 إلى 1:810 |
| عمود الإخراج | عمود على شكل حرف D بقطر 6 ملم، طول 21 ملم |
| القطر الخارجي | 37 ملم |
| ميزات التحكم | تحكم سرعة PWM مدمج، قابل للعكس |
| الملحقات الاختيارية | حامل التثبيت |
| التطبيقات | الروبوتات، الأبواب الأوتوماتيكية، كاميرات PTZ، المعدات الصناعية |
المعايير العامة
| المعلمة | التفاصيل |
|---|---|
| النموذج | محرك تروس تيار مستمر بدون فرش GM37-BLDC3650 |
| الحد الأقصى للحمل المسموح به | 35.0 كجم·سم / 3.5 نيوتن·متر (قد يؤدي تجاوز ذلك إلى إتلاف التروس) |
تشغيل تيار مستمر 24.0 فولت
| نسبة التروس | 1:6.3 | 1:10 | 1:18.8 | 1:30 | 1:50 | 1:90 | 1:150 | 1:260 | 1:450 | 1:650 | 1:810 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| تيار اللاحمل (مللي أمبير) | ≤320 | ≤320 | ≤320 | ≤320 | ≤320 | ≤320 | ≤320 | ≤320 | ≤320 | ≤320 | ≤320 |
| سرعة اللاحمل (دورة في الدقيقة) | 1300 | 830 | 425 | 270 | 165 | 90 | 55 | 30 | 18 | 12.5 | 10.2 |
| عزم الدوران المقدر (كجم·سم) | 1.5 | 2.5 | 4.5 | 7 | 12 | 22 | — | — | — | — | — |
| عزم الدوران المقدر (مللي نيوتن·متر) | 14.7 | 24.5 | 441.2 | 68.6 | 117.6 | 215.7 | — | — | — | — | — |
| السرعة المقدرة (دورة في الدقيقة) | 1070 | 670 | 355 | 225 | 135 | 75 | 45 | 27.5 | 17 | 12 | 9.8 |
| التيار المقدر (أمبير) | ≤1.1 | ≤1.1 | ≤1.1 | ≤1.1 | ≤1.1 | ≤1.1 | ≤1.1 | ≤0.6 | ≤0.5 | ≤0.4 | ≤0.4 |
| حماية ضد التيار الزائد (أمبير) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| طول صندوق التروس (L، ملم) | 19 | 19 | 21.5 | 21.5 | 24 | 24 | 26.5 | 26.5 | 29 | 29 | 29 |
تشغيل تيار مستمر 12.0 فولت
| المعلمة | 1:6.3 | 1:10 | 1:18.8 | 1:30 | 1:50 | 1:90 | 1:150 | 1:260 | 1:450 | 1:650 | 1:810 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| تيار اللاحمل (مللي أمبير) | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 |
| سرعة اللاحمل (دورة في الدقيقة) | 650 | 415 | 215 | 135 | 82 | 45 | 27 | 15 | 9 | 6.3 | 5.2 |
| عزم الدوران المقدر (كجم·سم) | 0.8 | 1.2 | 2.2 | 3.5 | 6 | 11 | 18 | 32 | — | — | — |
| عزم الدوران المقدر (مللي نيوتن·متر) | 530 | 335 | 215.7 | 112 | 59 | 215.7 | 215.7 | 215.7 | — | — | — |
| السرعة المقدرة (دورة في الدقيقة) | 530 | 335 | 178 | 112 | 67.5 | 37 | 23 | 13 | 7.5 | 5.5 | 4.5 |
| التيار المقدر (أمبير) | ≤0.85 | ≤0.85 | ≤0.85 | ≤0.85 | ≤0.85 | ≤0.85 | ≤0.85 | ≤0.85 | ≤0.85 | ≤0.85 | ≤0.85 |
| حماية ضد التيار الزائد (أمبير) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| طول صندوق التروس (L، ملم) | 19 | 19 | 21.5 | 21.5 | 24 | 24 | 26.5 | 26.5 | 29 | 29 | 29 |
