كونتاكتور تيار متردد معياري من سلسلة CHNT NCH8، 20 أمبير/25 أمبير/40 أمبير/63 أمبير
السعر الاعتيادي
$16.70 USD
السعر الاعتيادي
سعر البيع
$16.70 USD
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
تعذّر تحميل توفر الاستلام

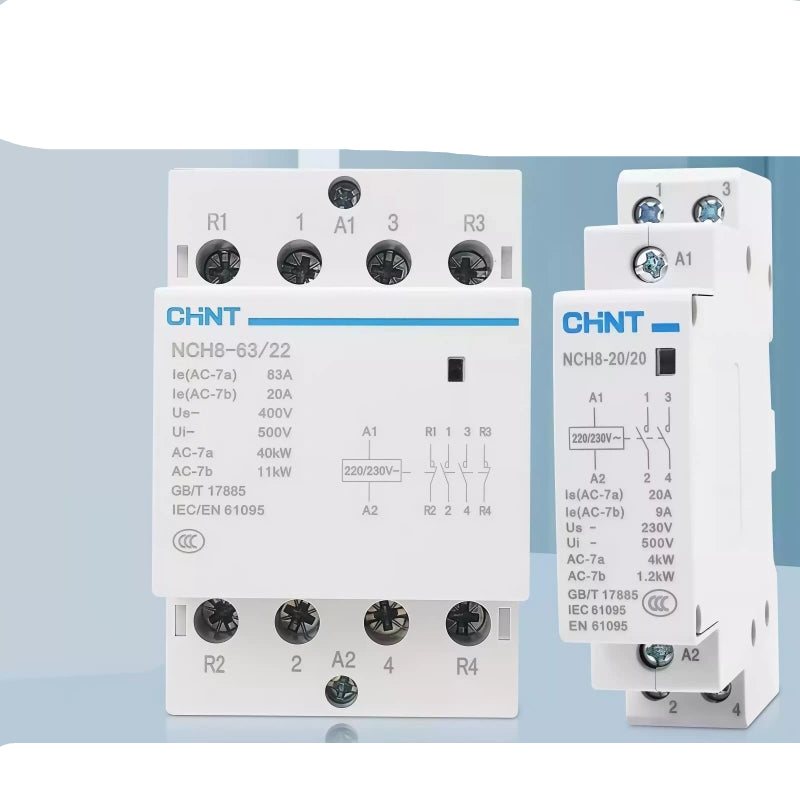

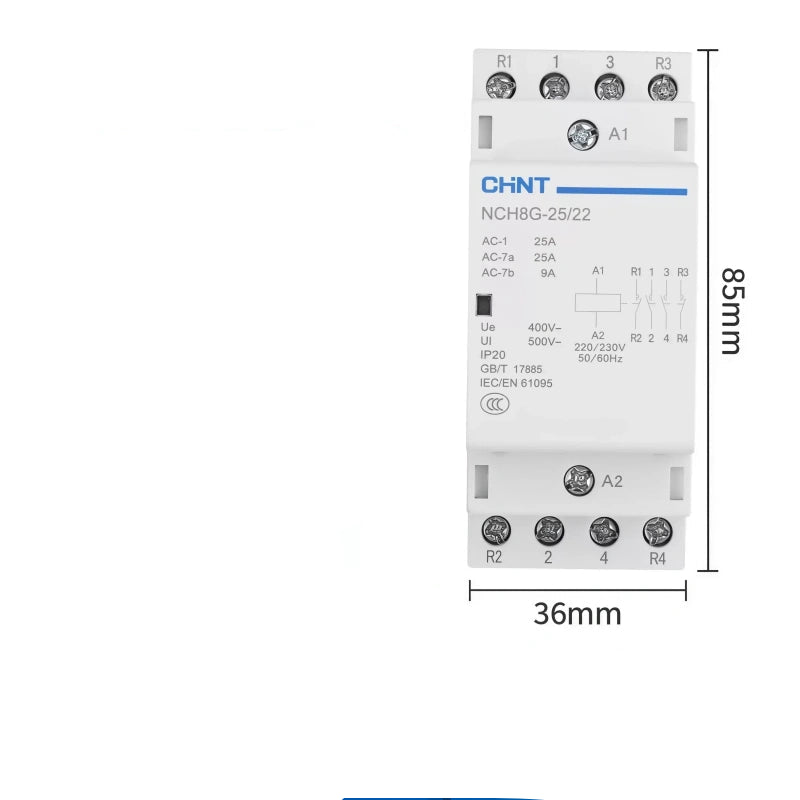

كونتاكتور تيار متردد معياري من سلسلة CHNT NCH8 بقدرة 20 أمبير/25 أمبير/40 أمبير/63 أمبير تيار متردد 220 فولت للاستخدام المنزلي وقابل للتركيب على سكة DIN، كونتاكتور 1NO1NC/2NO/2NC/2NO2NC/4NO أحادي الطور للتحكم في إضاءة المنزل والمضخات
الوصف

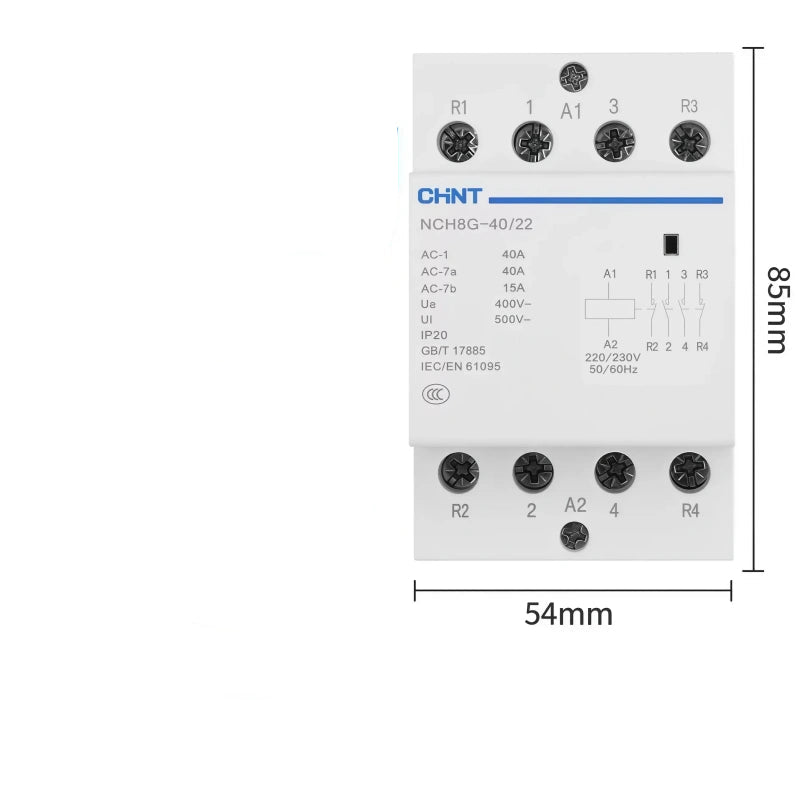

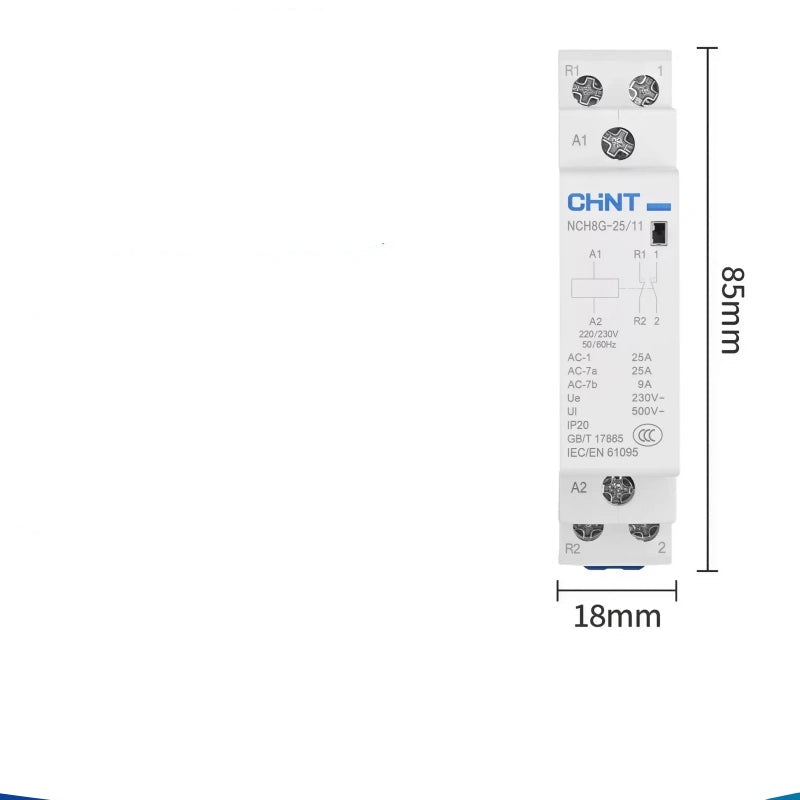

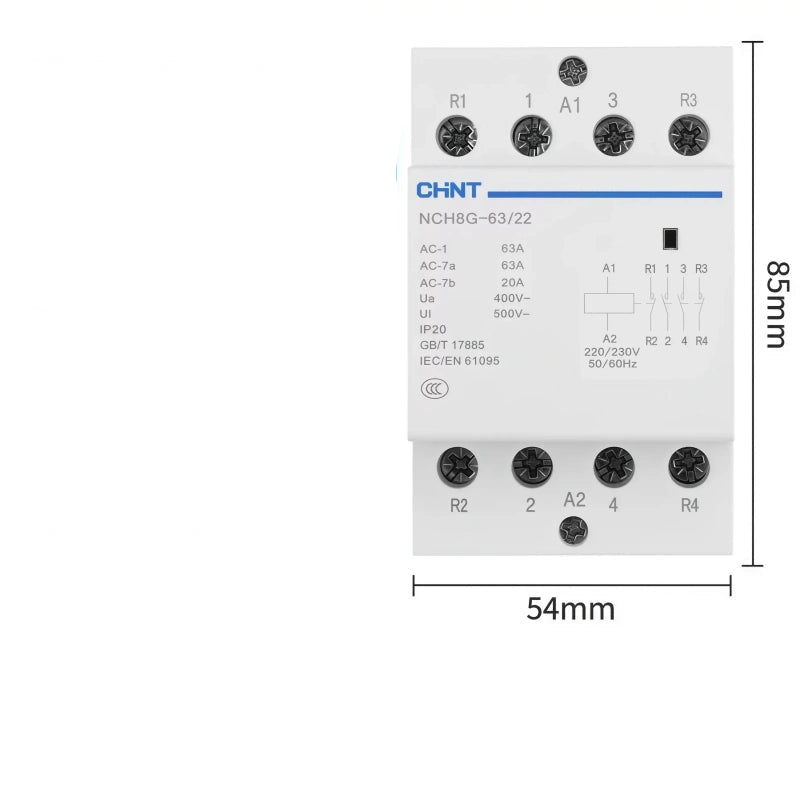

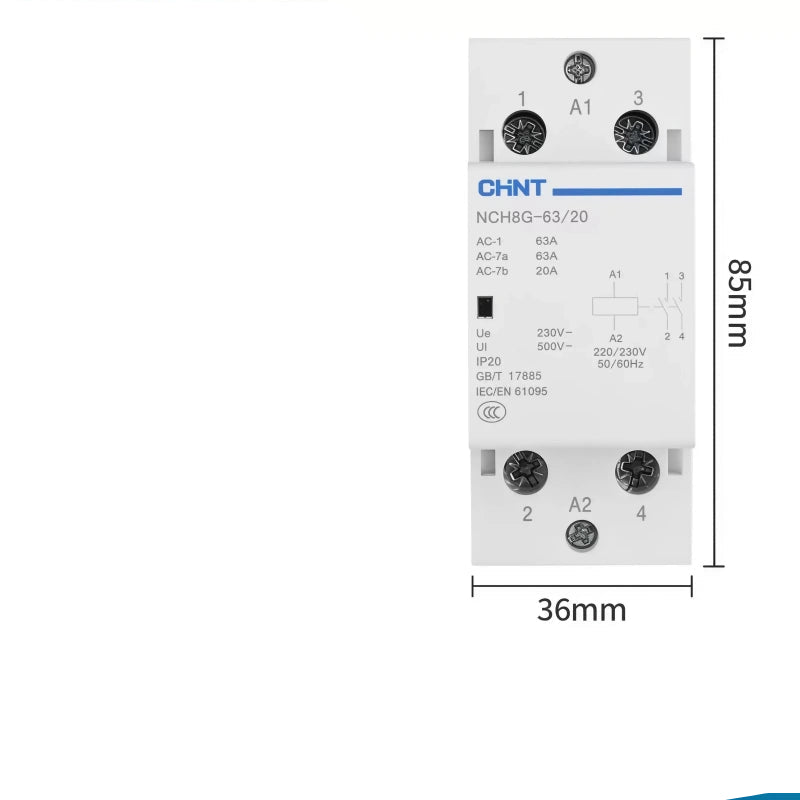

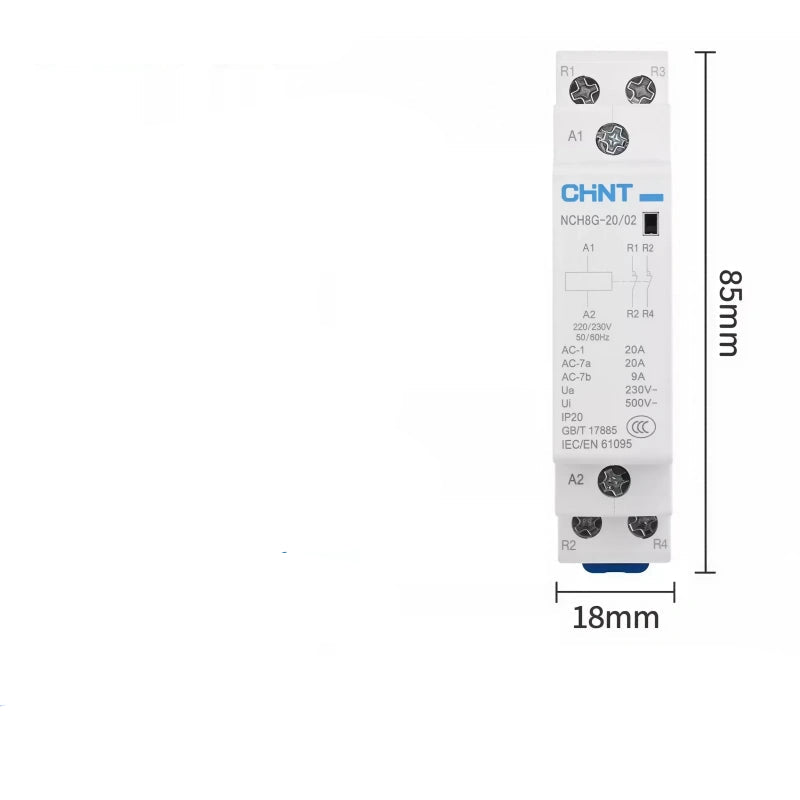

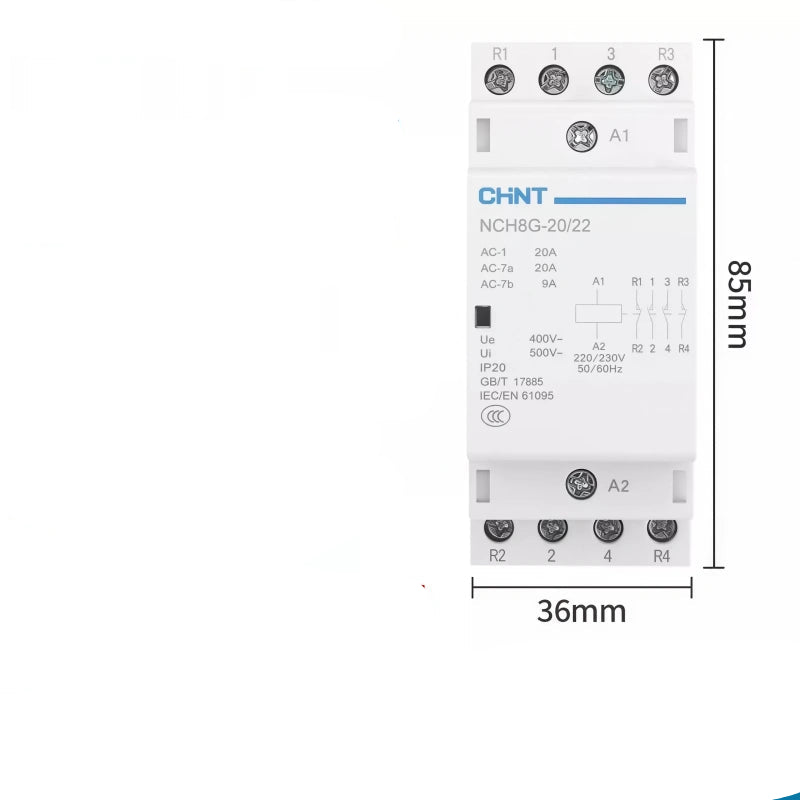

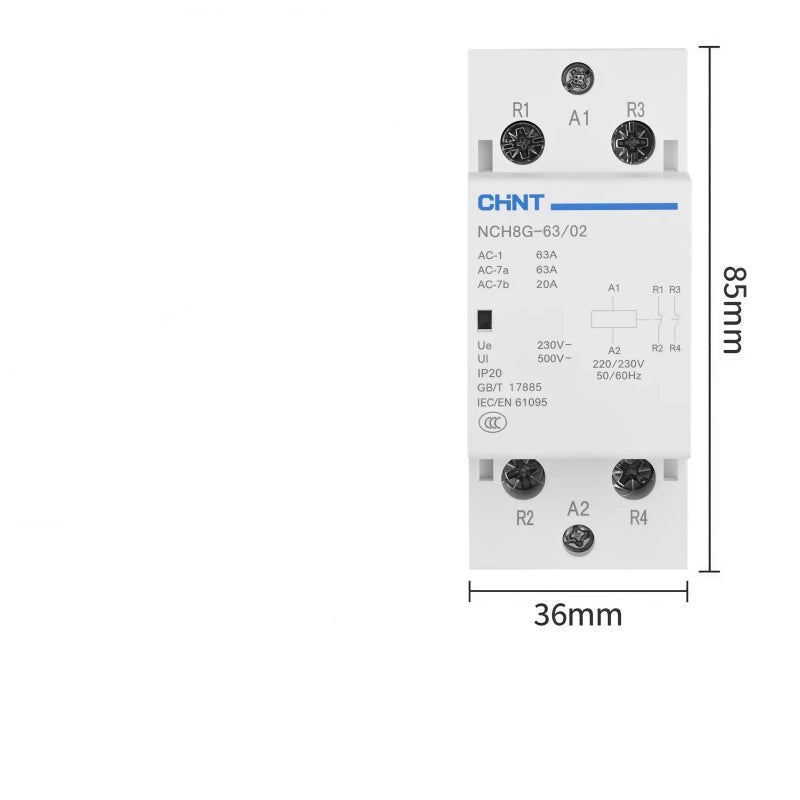

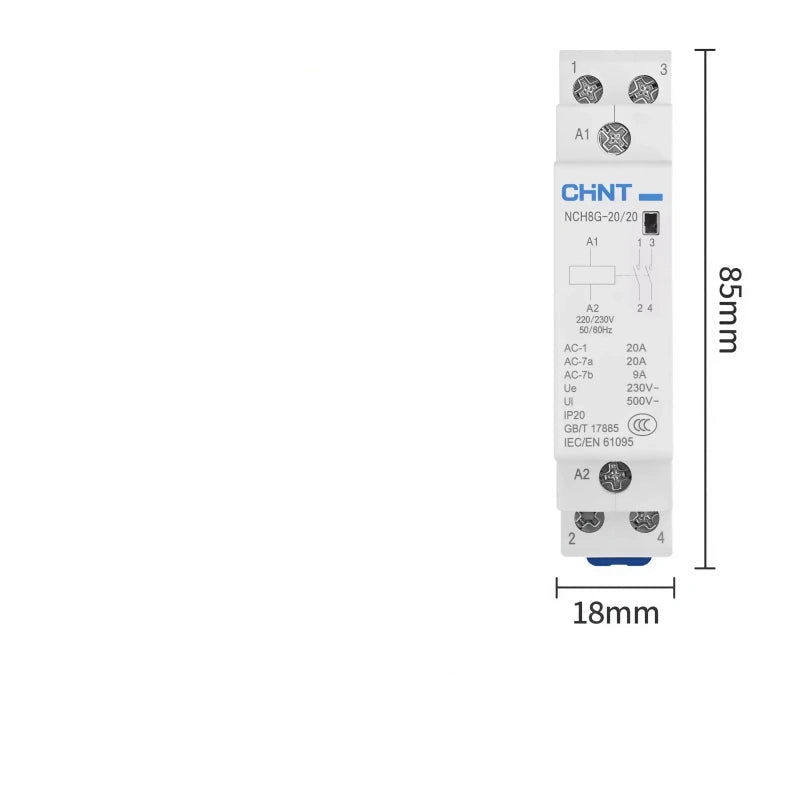

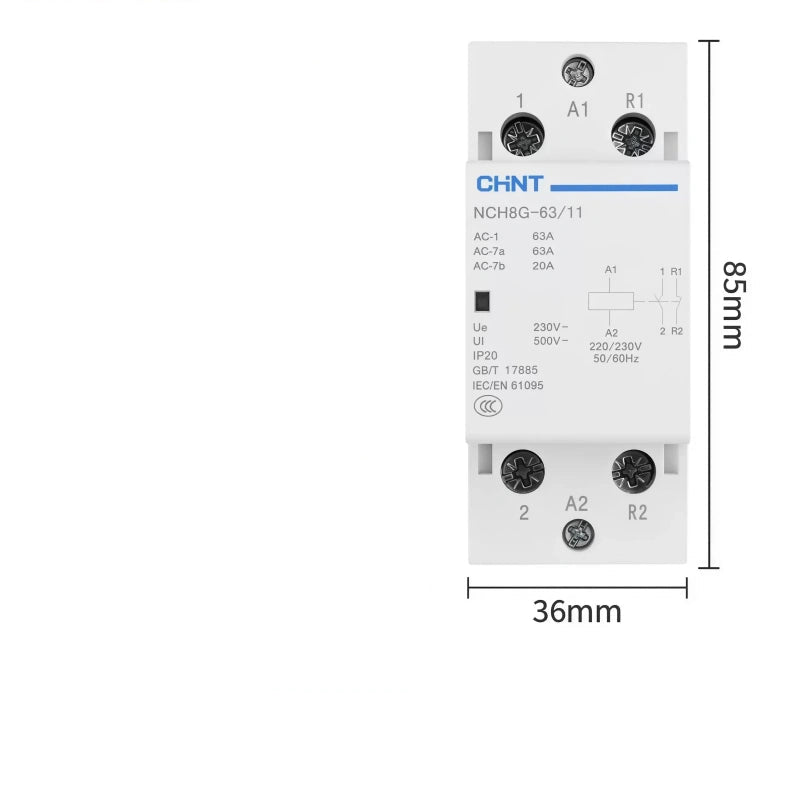

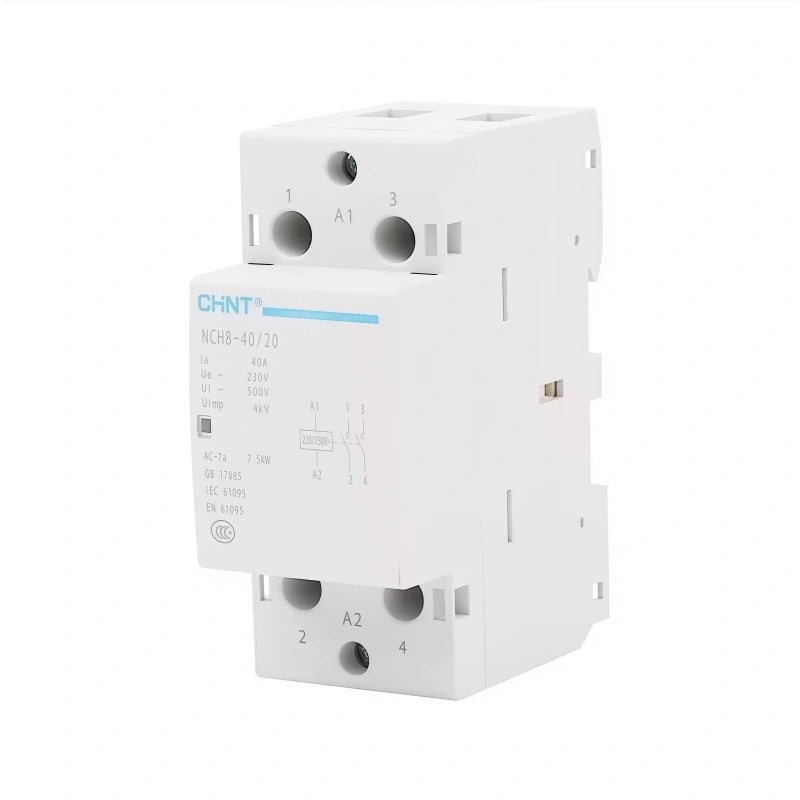

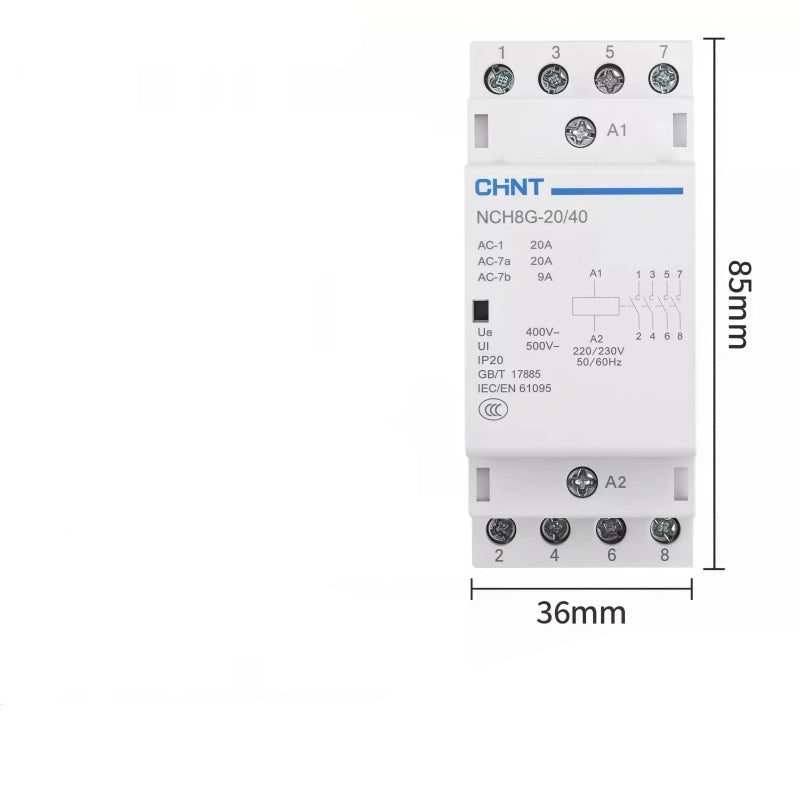

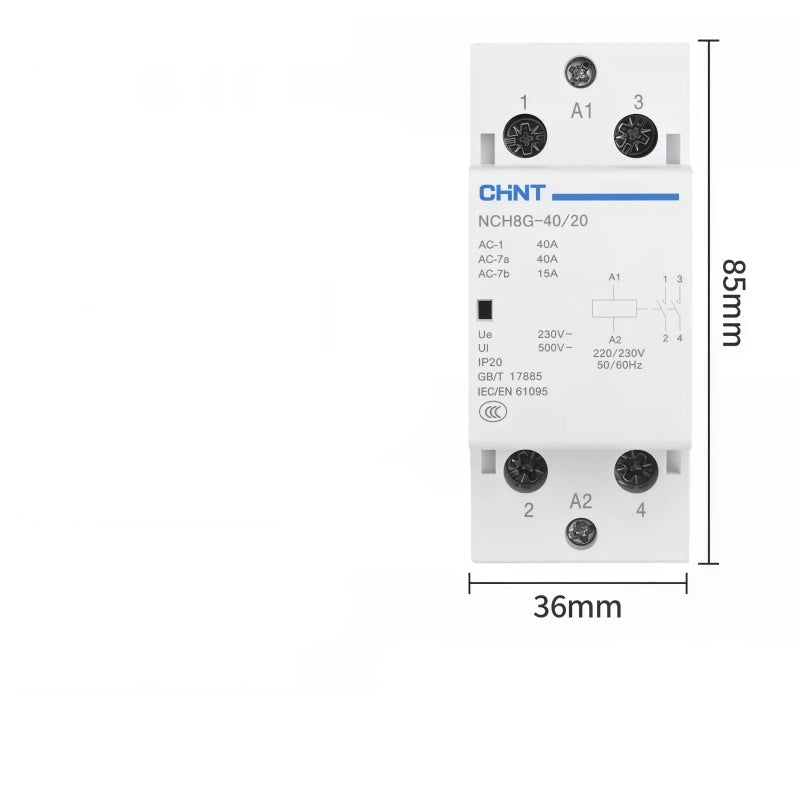

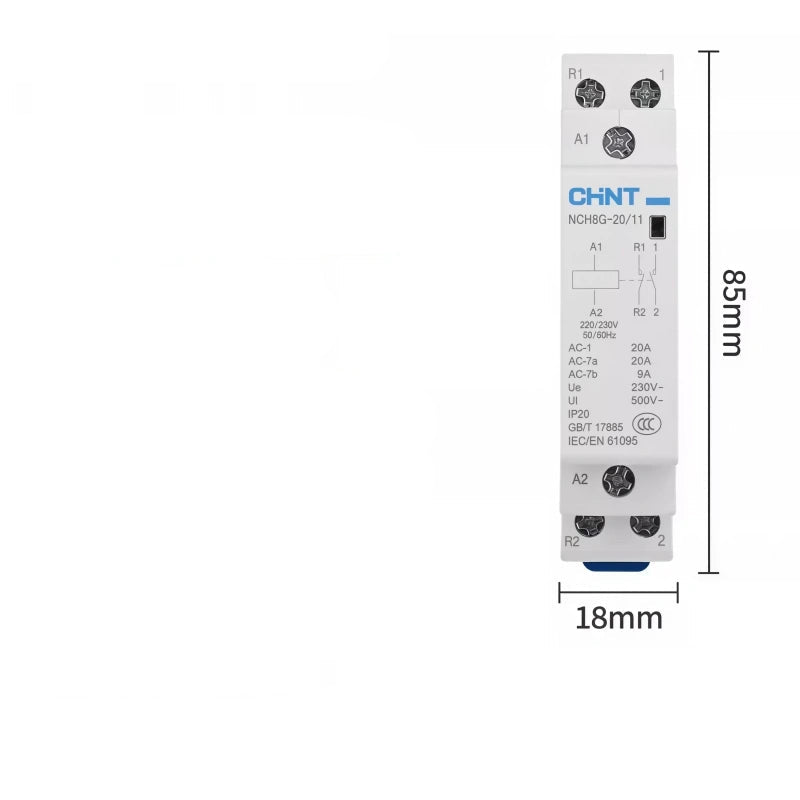

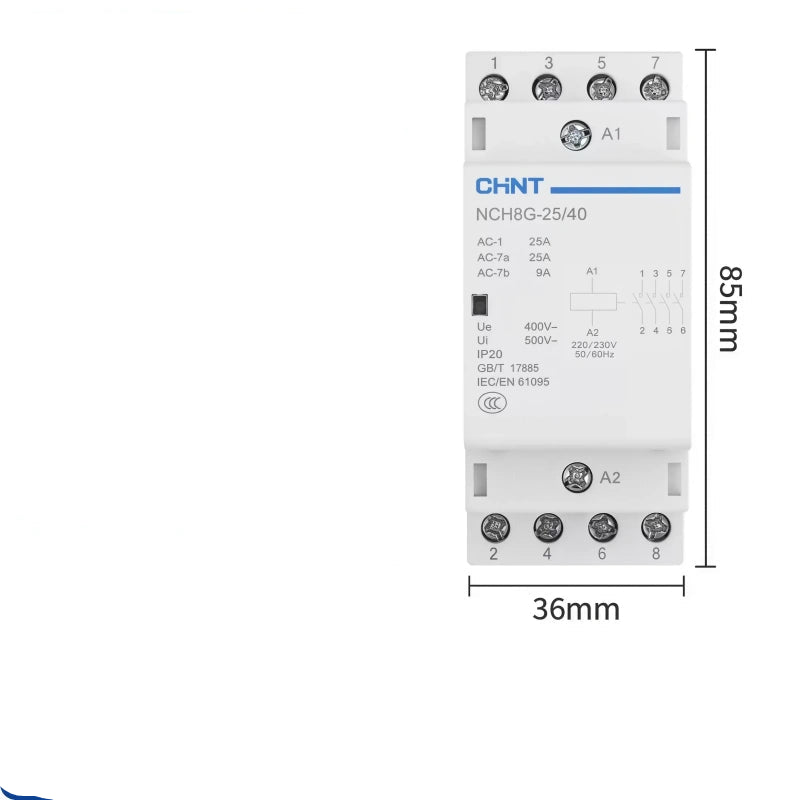

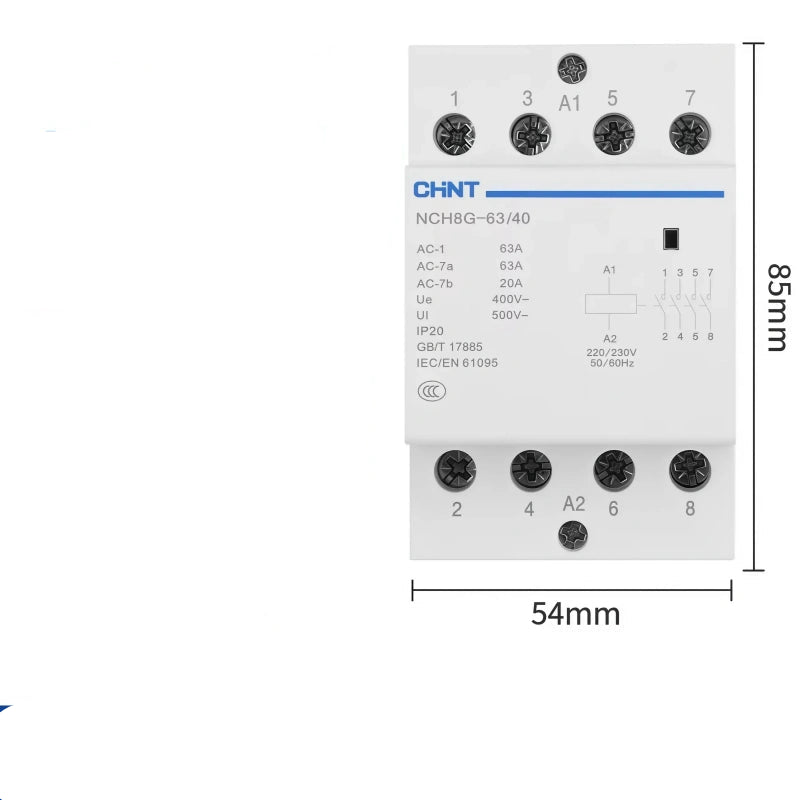

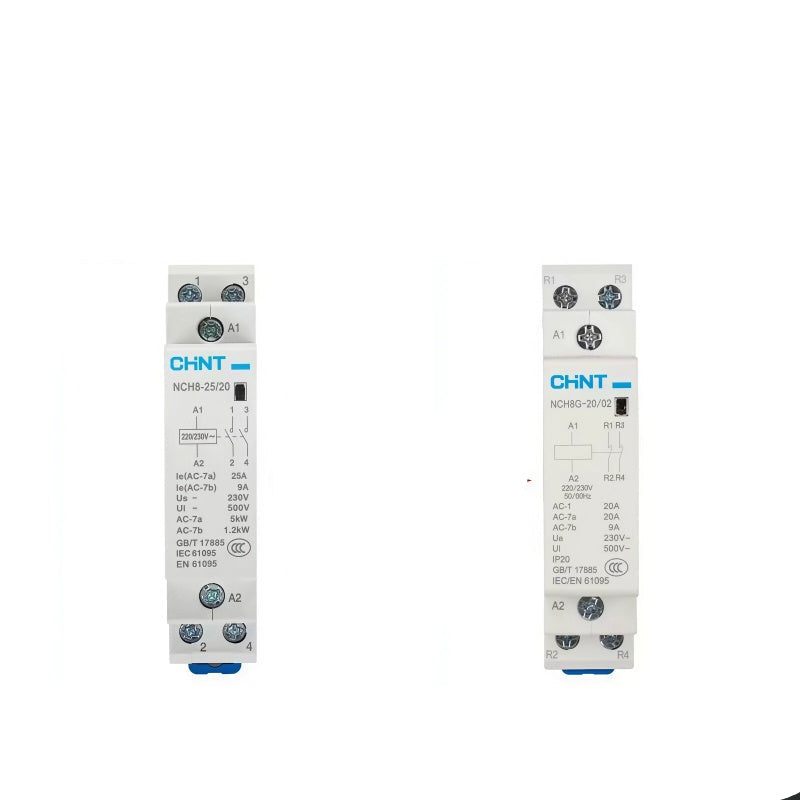

كونتاكتور تيار متردد منزلي معياري أصلي CHNT NCH8، التيار المقدر اختياري: 20 أمبير/25 أمبير/40 أمبير/63 أمبير، جهد ملف قياسي 220/230 فولت تيار متردد؛ تكوينات تلامس غنية: 02 (2NC)، 11 (1NO+1NC)، 20 (2NO)، 22 (2NO+2NC)، 40 (4NO). هيكل معياري صغير لتركيب على سكة DIN مقاس 35 مم، يستخدم على نطاق واسع في تكييف الهواء المركزي المنزلي، والتحكم في مجموعات الإضاءة، ومضخات المياه، وتحويل طاقة الفيلا المنزلية، والتحكم في الدوائر المساعدة لأتمتة المباني.
- خيارات تلامس كاملة: 5 مجموعات تلامس رئيسية (2NC/1NO1NC/2NO/2NO2NC/4NO)، لتلبية احتياجات متشابك الدوائر المختلفة والتحويل لتصميم كهرباء المنزل.
- تصميم معياري لسكة DIN: حجم معياري صغير مثل قاطع الدائرة المصغر، يثبت مباشرة على سكة DIN القياسية 35 مم داخل صندوق التوزيع PZ30، مع أسلاك مرتبة للخزانة.
- ملف تيار متردد 220 فولت ثابت: ملف تحكم قياسي 220/230 فولت تيار متردد 50 هرتز، أداء سحب ثابت، ضوضاء منخفضة أثناء التشغيل المستمر طويل الأمد.
- نطاق تيار واسع: أربع درجات تيار من 20 أمبير إلى 63 أمبير، تغطي أحمال الإضاءة الصغيرة إلى أحمال المضخات ذات الطاقة العالية/تكييف الهواء المركزي المنزلية.
- متخصص للاستخدام المنزلي: مصمم للحمل المنزلي AC-7a/AC-7b، مثالي للتحكم المركزي في إضاءة الفيلا بالكامل، ومضخات المياه، والتحكم التلقائي في تشغيل وإيقاف تشغيل أكوام الشحن الصغيرة.
المواصفات
| البند | القيمة |
|---|---|
| العلامة التجارية | CHNT |
| الموديل | NCH8-20 / NCH8-25 / NCH8-40 / NCH8-63 |
| التيار المقدر | 20 أمبير/25 أمبير/40 أمبير/63 أمبير |
| جهد الملف | 220 فولت/230 فولت تيار متردد (50 هرتز) |
| مواصفات الاتصال
|
/02 2NC
|
| التثبيت | 35 مم DIN-RAIL |
| نوع المنتج | كونتاكتور تيار متردد معياري منزلي |
| التطبيق | مناسب للتحكم المركزي في إضاءة المنزل بالكامل، وتكييف الهواء المركزي، ومضخات المياه، وأكوام شحن المركبات الكهربائية، وتشغيل وإيقاف الدوائر لصناديق التوزيع في أنظمة أتمتة المباني والأنظمة الكهربائية السكنية. |
| نظام التشغيل | AC-7a/AC-7b |
جدول معلمات النموذج الكامل (إصدارات 4P، ملف تيار متردد قياسي)
قاعدة ترميز النموذج: NCH8-[تيار]/[رمز الاتصال]
- 40 = 4NO جميعها مفتوحة عادةً؛ 22 = 2NO+2NC؛ 31 = 3NO+1NC
- اللاحقة
/Z= ملف تيار مستمر؛-M= مع زر اختبار يدوي
| MPN / رقم الموديل. | رقم المنتج | التيار المقدر AC-7a | شكل الاتصال الرئيسي 4P | الجهد المقدر |
|---|---|---|---|---|
| NCH8-20/40 | NCH8-20/40 | 20 أمبير | 4NO | 400 فولت تيار متردد |
| NCH8-20/22 | NCH8-20/22 | 20 أمبير | 2NO + 2NC | 400 فولت تيار متردد |
| NCH8-20/31 | NCH8-20/31 | 20 أمبير | 3NO + 1NC | 400 فولت تيار متردد |
| NCH8-25/40 | NCH8-25/40 | 25 أمبير | 4NO | 400 فولت تيار متردد |
| NCH8-25/22 | NCH8-25/22 | 25 أمبير | 2NO + 2NC | 400 فولت تيار متردد |
| NCH8-25/31 | NCH8-25/31 | 25 أمبير | 3NO + 1NC | 400 فولت تيار متردد |
| NCH8-40/40 | NCH8-40/40 | 40 أمبير | 4NO | 400 فولت تيار متردد |
| NCH8-40/22 | NCH8-40/22 | 40 أمبير | 2NO + 2NC | 400 فولت تيار متردد |
| NCH8-40/31 | NCH8-40/31 | 40 أمبير | 3NO + 1NC | 400 فولت تيار متردد |
| NCH8-63/40 | NCH8-63/40 | 63 أمبير | 4NO | 400 فولت تيار متردد |
| NCH8-63/22 | NCH8-63/22 | 63 أمبير | 2NO + 2NC | 400 فولت تيار متردد |
| NCH8-63/31 | NCH8-63/31 | 63 أمبير | 3NO + 1NC | 400 فولت تيار متردد |
خيارات جهد الملف الشائعة
- ملف تيار متردد: 12 فولت / 24 فولت / 48 فولت / 110 فولت / 220/230 فولت تيار متردد
- ملف تيار مستمر يضاف إليه اللاحقة
/Z: NCH8-40/40-Z تيار مستمر 24 فولت - إصدار الاختبار اليدوي يضاف إليه
-M: NCH8-63/40-M تيار متردد 230 فولت
