المرحل الكهرومغناطيسي الوسيط المصغر CHNT JZX-22F(D) 2Z/3Z/4Z
السعر الاعتيادي
$9.60 USD
السعر الاعتيادي
سعر البيع
$9.60 USD
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
تعذّر تحميل توفر الاستلام

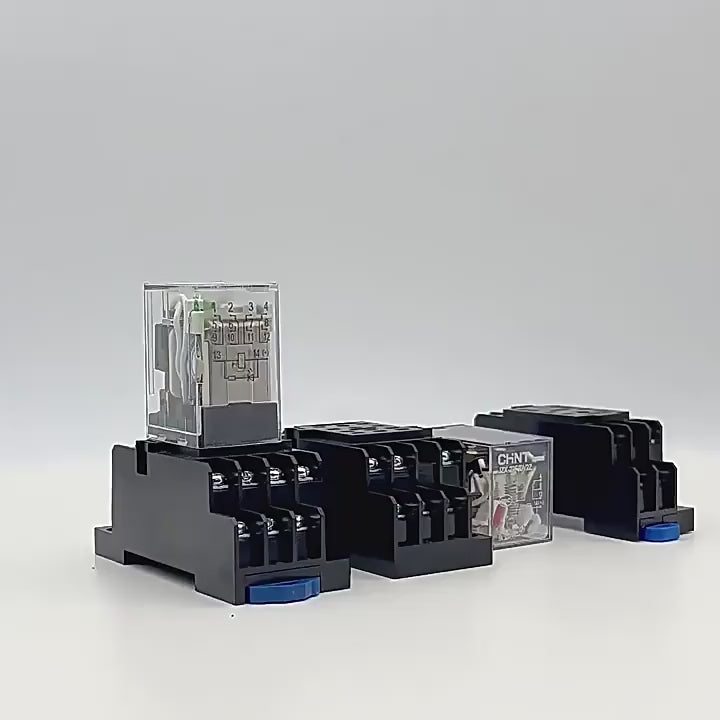

CHNT JZX-22F(D) مرحل كهرومغناطيسي وسيط مصغر 2Z/3Z/4Z 8Pin/11Pin/14Pin و JQX-13F(D) مقبس 8 أقطاب اختياري، DC12V/DC24V/AC24V/AC220V/AC380V 5A/3A مرحل طاقة بقابس
الوصف

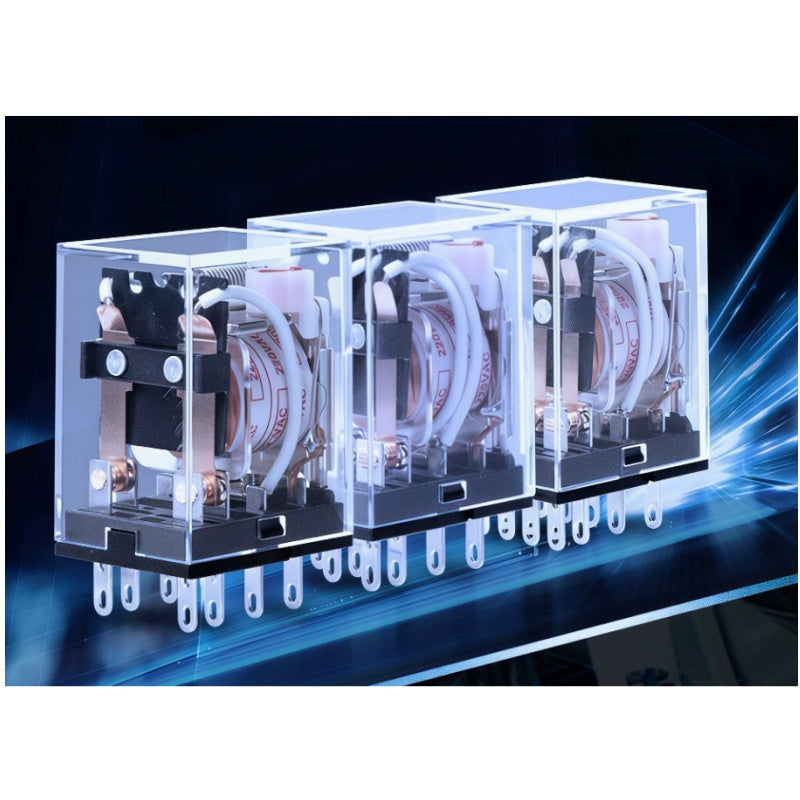

مرحل CHNT JZX-22F(D) & JQX-13F(D) الأصلي بقابس، وتكوينات تلامس متعددة:

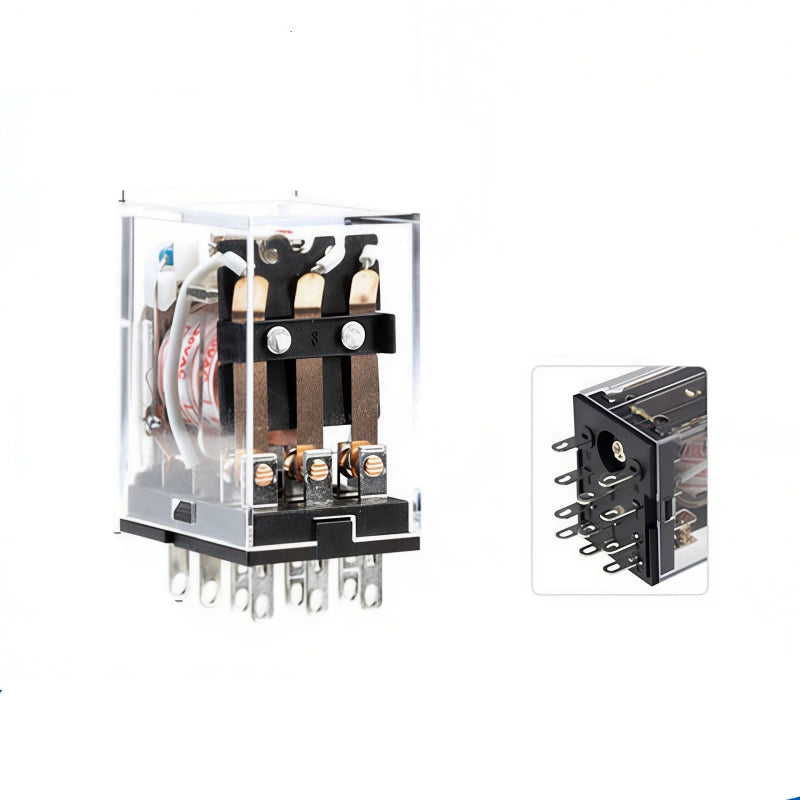

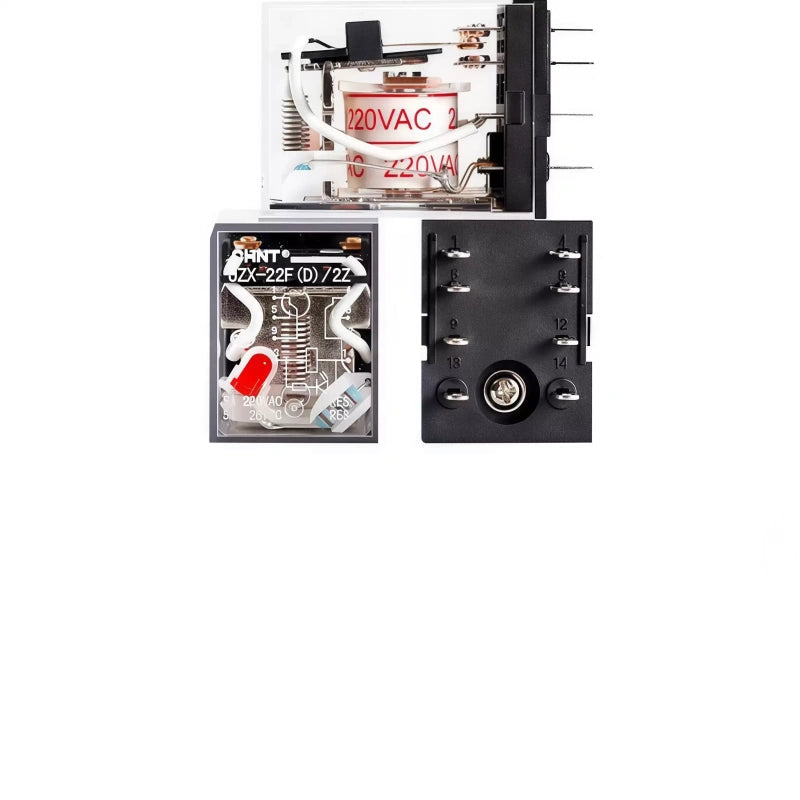

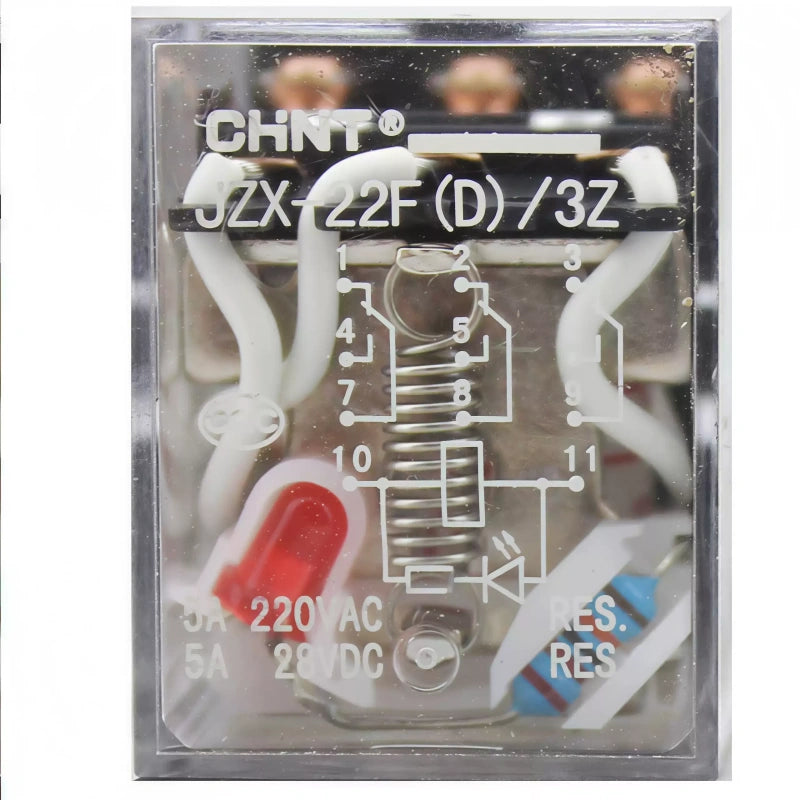

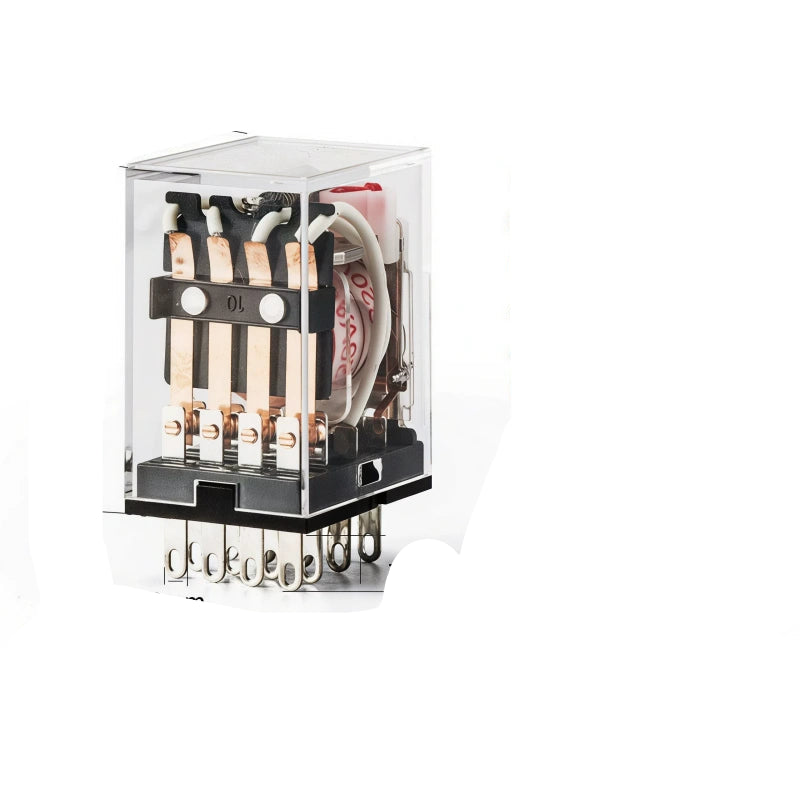

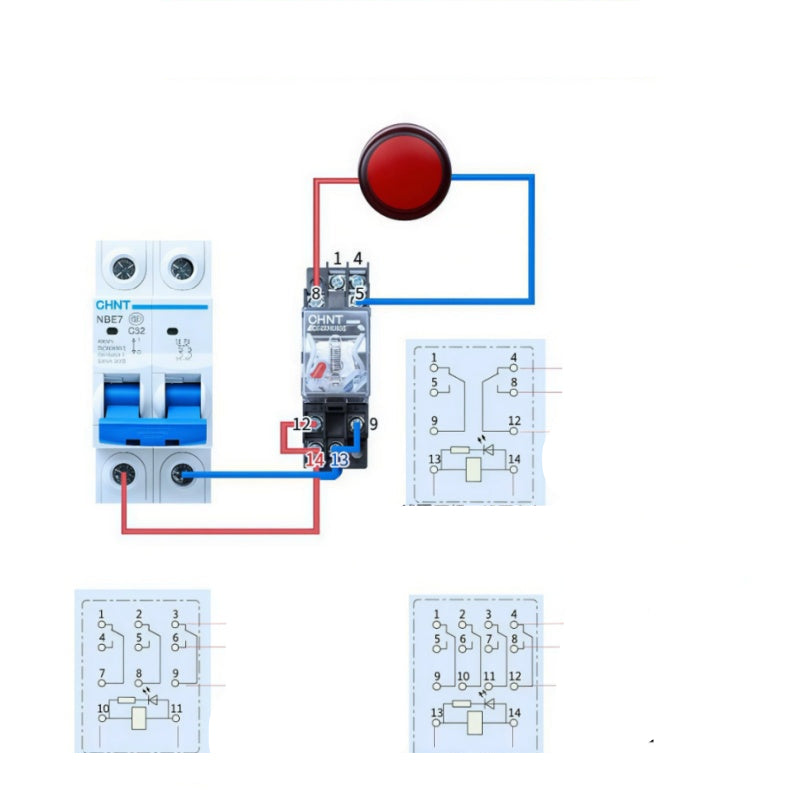

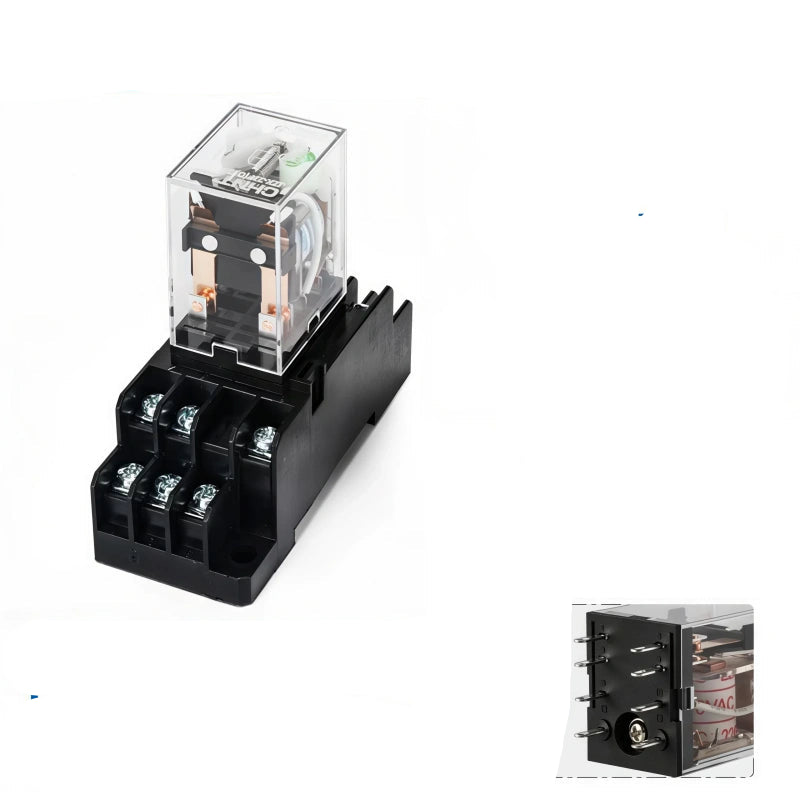

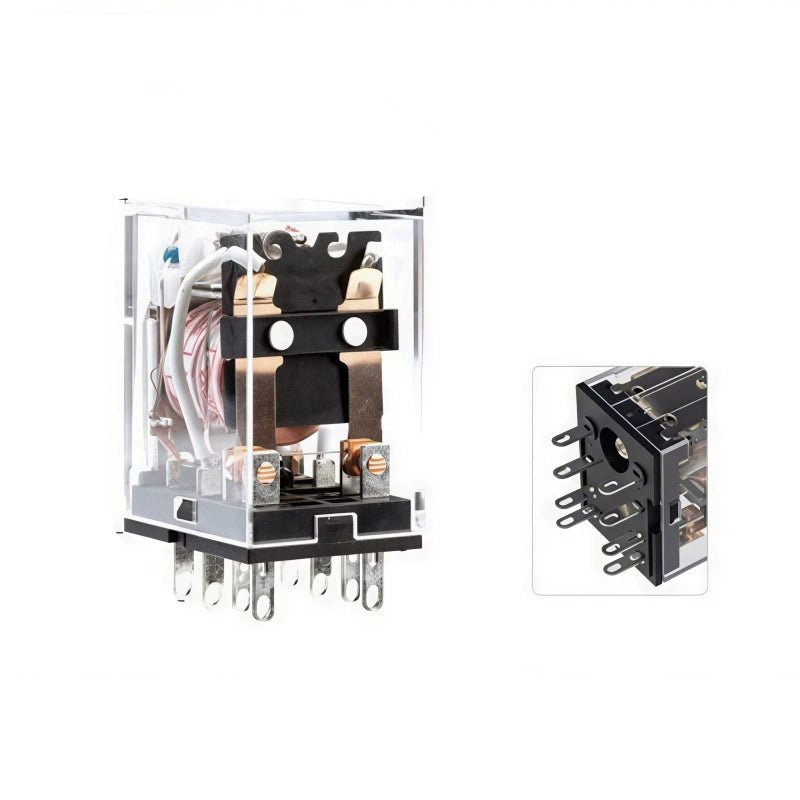

- JZX-22F(D)/2Z (8 سنون، 2NO+2NC، 5A)، 3Z (11 سن، 3NO+3NC، 5A)، 4Z (14 سن، 4NO+4NC، 3A)؛

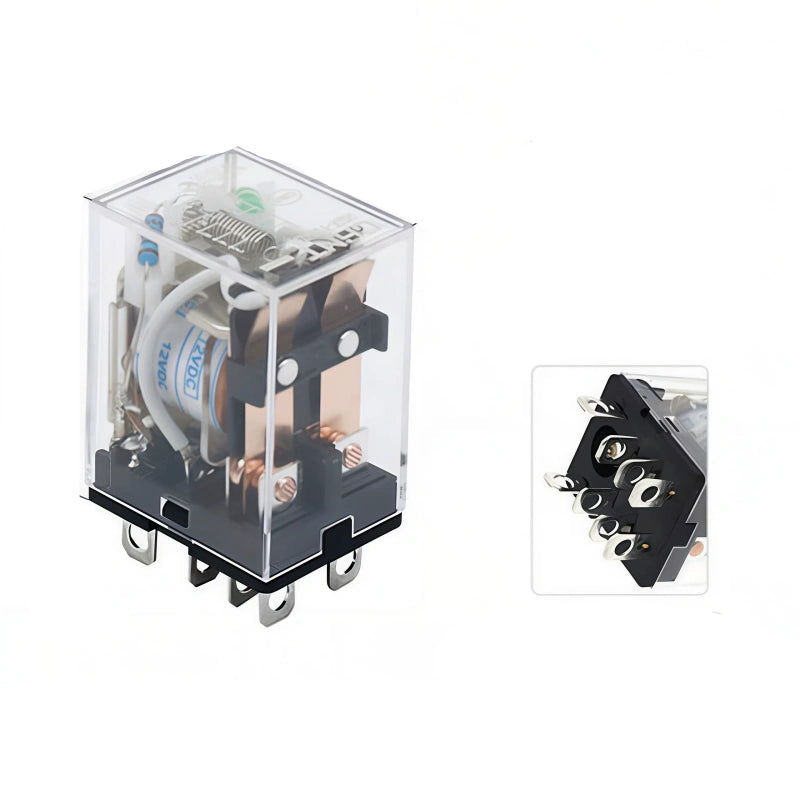

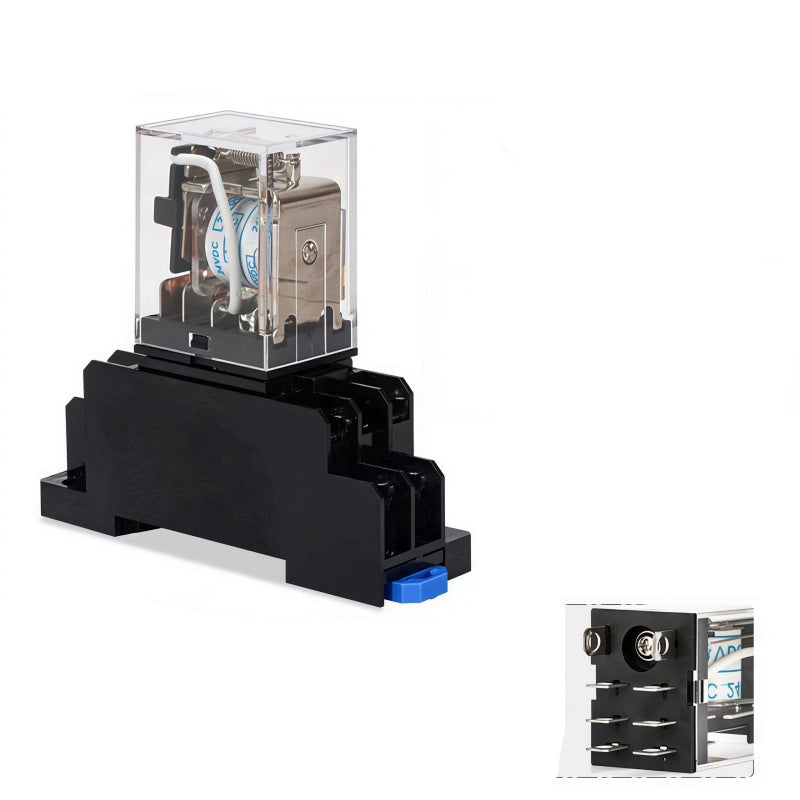

- JQX-13F(D): مواصفات 8 سنون سميكة.
جهد الملف المتاح: DC12V، DC24V، AC24V، AC220V، AC380V؛ نقطة تلامس من سبيكة الفضة، وقت تشغيل وتحرير سريع ≤20 مللي ثانية، تصميم قابل للتركيب مع قاعدة مقبس DIN مطابقة اختيارية لسهولة الاستبدال. يستخدم على نطاق واسع لتحويل إشارة خزانة PLC، وتشابك المعدات، والتحكم في الدوائر المساعدة للمضخات/المراوح/المحركات، والتحكم في تبديل معدات الأتمتة.
- خيارات تلامس ودبابيس متنوعة: 8/11/14 دبوس و 2Z/3Z/4Z مجموعات تلامس متعددة بالإضافة إلى طراز JQX-13F ذو 8 دبابيس سميكة، تلبي بشكل كامل متطلبات تصميم تشابك الدوائر المختلفة.
- نطاق جهد ملف غني: DC12/24V و AC24/220/380V اختياري، متوافق مع معظم مصادر الطاقة الصناعية والمنزلية الشائعة عالميًا.
- نقاط تلامس من سبائك الفضة الممتازة: تضمن نقاط التلامس المصنوعة من سبائك الفضة تبديلًا مستقرًا ومقاومة للأكسدة وعمر خدمة طويل تحت دورات التشغيل والإيقاف المتكررة.

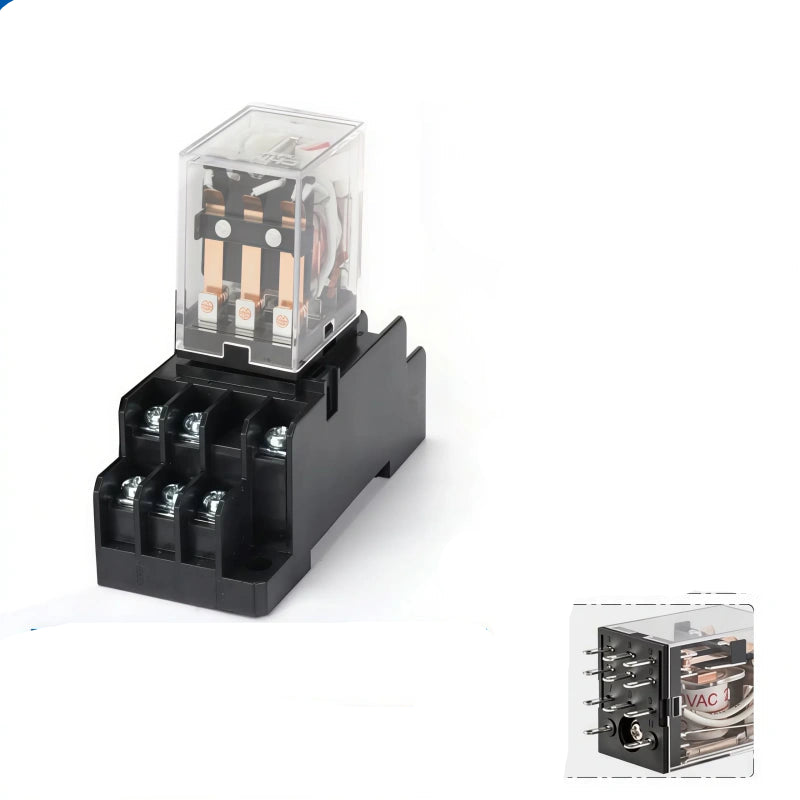

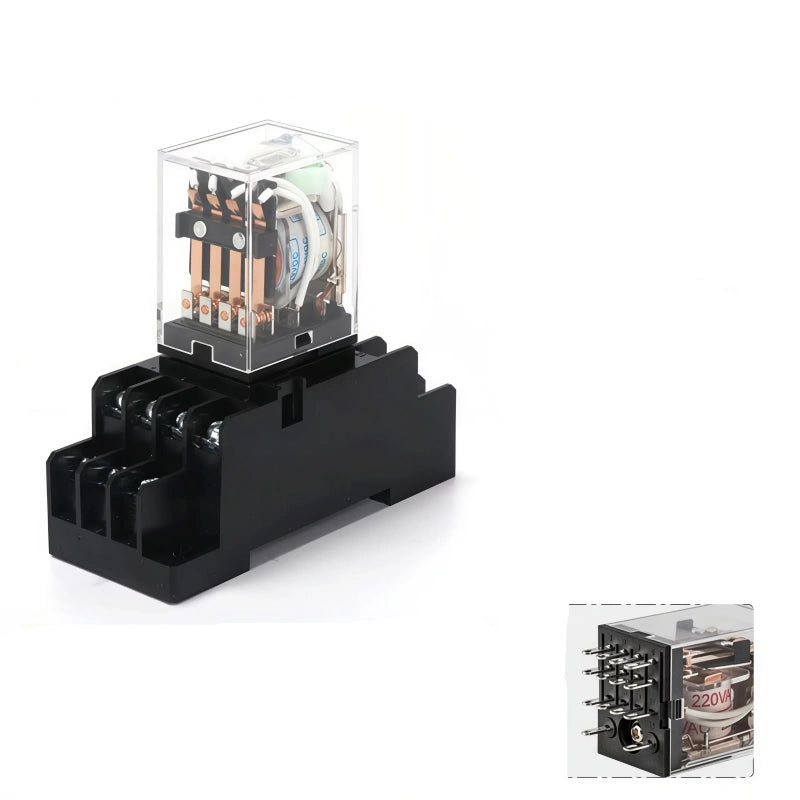

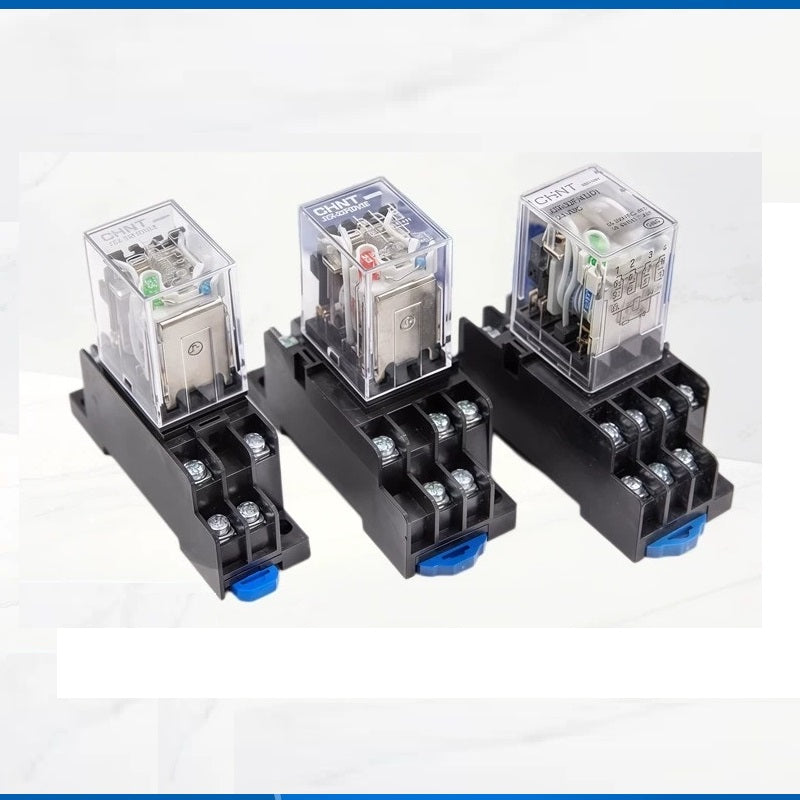

- تصميم مناسب للتركيب بقابس: يتوفر مرحل منفصل أو مجموعة مرحل + قاعدة، يتيح الهيكل القابل للتركيب التفكيك والاستبدال السريع دون إعادة توصيل الأسلاك.
- سيناريوهات تطبيق واسعة: مثالي لمعدات الأتمتة، وتضخيم إشارة خزانة PLC، والتحكم في الدوائر المساعدة للمروحة/مضخة المياه/المحرك، ونظام التشابك الكهربائي للمباني.
المواصفات
| فئة السمة | تفاصيل المعلمة |
|---|---|
| العلامة التجارية | CHNT 正泰 |
| النموذج الرئيسي | JZX-22F(D)-2Z/3Z/4Z ; JQX-13F(D) |
| الدبوس ونقطة التلامس | •2Z: 8Pin، 2NO+2NC، 5A
|
| جهد الملف | DC12V / DC24V / AC24V / AC220V / AC380V |
| تيار الحمل المقدر | 5A (2Z/3Z)، 3A (4Z) |
| وقت العمل/التحرير | ≤20 مللي ثانية |
| مادة نقطة التلامس | سبيكة الفضة |
| الهيكل | نوع القابس، متاح مرحل منفصل / مجموعة مرحل + قاعدة مقبس |
| التطبيق | خزانة التحكم PLC، الأتمتة الصناعية، تشابك المساعدة للمضخة/المحرك، تبديل دائرة المعدات المنزلية |
النموذج الرئيسي وجدول المعلمات
| MPN / رقم النموذج | رقم الصنف. | شكل الاتصال | عدد الدبابيس | تيار الاتصال المقدر | المقبس المطابق |
|---|---|---|---|---|---|
| JZX-22F(D)/2Z | JZX-22F(D)/2Z | 2NO + 2NC (2Z) | 8 دبابيس | 5A / 250VAC | CZY08A / CZY08A-E |
| JZX-22F(D)/3Z | JZX-22F(D)/3Z | 3NO + 3NC (3Z) | 11 دبوس | 5A / 250VAC | CZY11A / CZY11A-E |
| JZX-22F(D)/4Z | JZX-22F(D)/4Z | 4NO + 4NC (4Z) | 14 دبوس | 3A / 250VAC | CZY14A / CZY14A-E |
