مرحل الحالة الصلبة SPDT بقدرة 10 أمبير/25 أمبير/40 أمبير
السعر الاعتيادي
Dhs. 82.00 AED
السعر الاعتيادي
سعر البيع
Dhs. 82.00 AED
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
Free Shipping Above 200 AED
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي
تعذّر تحميل توفر الاستلام

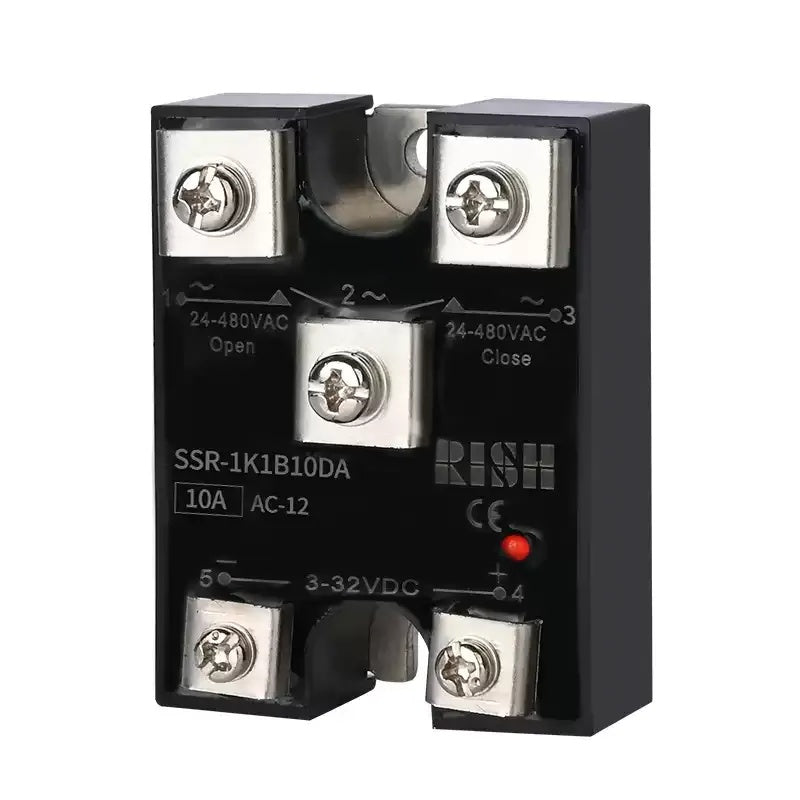

مرحل تيار متردد يتم التحكم فيه بالتيار المستمر من النوع 1-Form-C SSR 10A/25A/40A بوضع التشغيل العادي والإيقاف العادي
| الموديل | الوصف باللغة الإنجليزية |
|---|---|
| SSR-1K1B10DA | 10A SPDT Solid State Relay 3-32VDC Control, 24-480VAC Load |

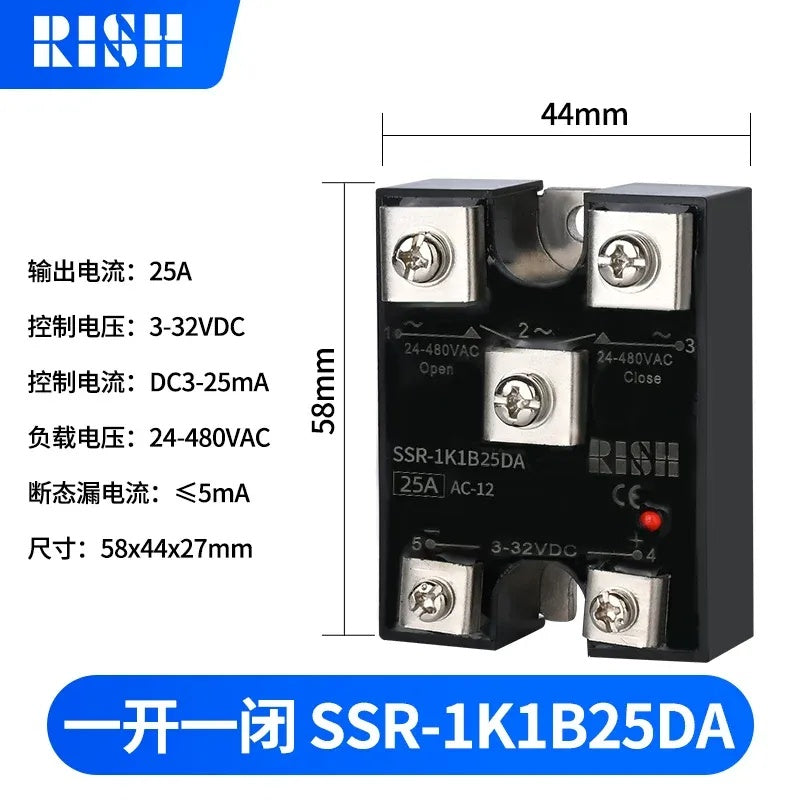

| SSR-1K1B25DA | 25A One Open One Close SSR DC to AC Solid State Relay |

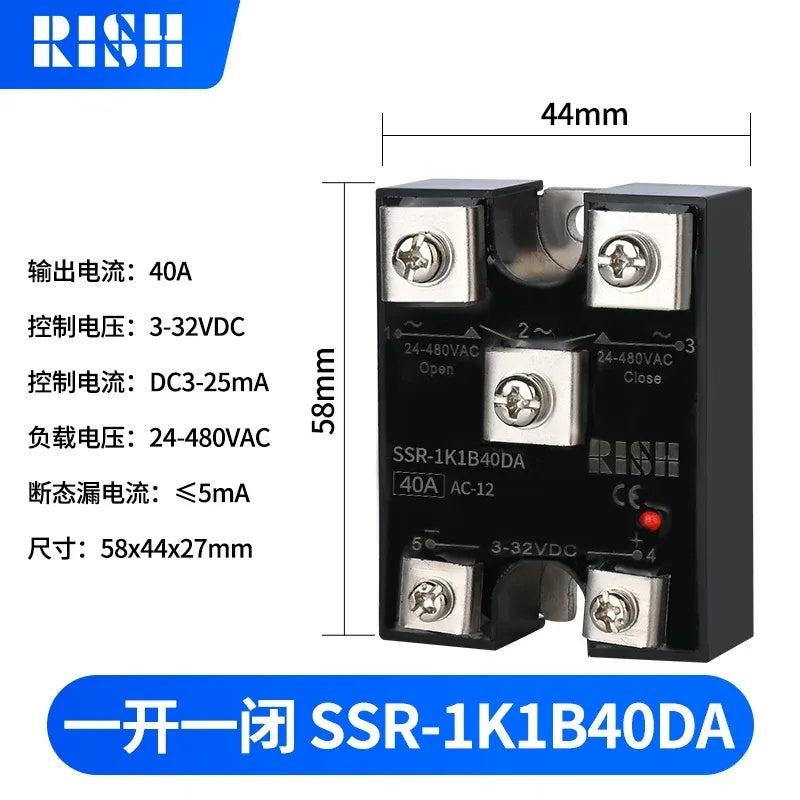

| SSR-1K1B40DA | 40A 1-Form-C Solid State Relay Module 24V DC Control |
الوصف الأساسي
هذا مرحل الحالة الصلبة SPDT (فتح واحد وإغلاق واحد) (SSR) هو وحدة مرحل من الدرجة الصناعية تعمل من تيار مستمر إلى تيار متردد، ومتوفرة بتصنيفات 10 أمبير/25 أمبير/40 أمبير. تتميز بوجود كل من نقاط التلامس المفتوحة عادة (NO) والمغلقة عادة (NC)، مما يتيح تبديل الحمل بمرونة لسيناريوهات التحكم المعقدة.
الميزات الرئيسية
- ✅ تصميم SPDT (1-Form-C): مدمج بجهات اتصال مفتوحة عادة (NO) ومغلقة عادة (NC)
- ✅ التشغيل من تيار مستمر إلى تيار متردد: جهد تحكم 3-32VDC، متوافق مع PLC ومصادر إشارة التيار المستمر
- ✅ موثوقية عالية: انخفاض في جهد التشغيل (≤1.6V) وتيار التسرب (≤5mA)
- ✅ لا توجد جهات اتصال ميكانيكية: تشغيل صامت، خالٍ من الشرر مع مقاومة عالية للصدمات/الاهتزازات
- ✅ درجة حرارة تشغيل واسعة: من -30 درجة مئوية إلى +70 درجة مئوية، مناسبة للبيئات الصناعية القاسية
- ✅ تصميم مدمج ومتكامل: وحدة متكاملة بالكامل مع هيكل مدمج لتبديد الحرارة
- ✅ تطبيقات متعددة الاستخدامات: مثالية للدوائر الآمنة من الأعطال، والتحكم المتشابك، وتبديل الأحمال المزدوجة
المواصفات
- اسم المنتج: مرحل الحالة الصلبة SPDT (فتح واحد وإغلاق واحد)
- الموديل: SSR-1K1B10DA / 25DA / 40DA
- نوع التحكم: تيار مستمر إلى تيار متردد
- التيار المقدر: 10 أمبير / 25 أمبير / 40 أمبير
- جهد التحكم: 3-32VDC
- تيار التحكم: DC 3-25mA
- جهد الحمل: 24-480VAC
- انخفاض جهد التشغيل: ≤1.6V
- تيار التسرب في حالة الإيقاف: ≤5mA
- درجة حرارة التشغيل: -30 درجة مئوية ~ +70 درجة مئوية
- تهيئة جهات الاتصال: 1-Form-C (SPDT: 1 مفتوح عادة، 1 مغلق عادة)
- التطبيق: الأتمتة الصناعية، أنظمة التحكم الآمنة من الأعطال، أنظمة التشابك، تبديل الحمل المزدوج
ورقة البيانات
| السمة | القيمة |
|---|---|
| اسم المنتج | مرحل الحالة الصلبة SPDT (فتح واحد وإغلاق واحد) |
| الموديل | SSR-1K1B10DA / 25DA / 40DA |
| النوع | SSR من النوع 1-Form-C (SPDT) |
| نوع التحكم | تيار مستمر إلى تيار متردد |
| التيار المقدر | 10 أمبير / 25 أمبير / 40 أمبير |
| جهد التحكم | 3-32VDC |
| تيار التحكم | 3-25mA تيار مستمر |
| جهد الحمل | 24-480VAC |
| انخفاض جهد التشغيل | ≤1.6V |
| تيار التسرب في حالة الإيقاف | ≤5mA |
| درجة حرارة التشغيل | -30°C ~ +70°C |
| تهيئة جهات الاتصال | 1 مفتوح عادة (NO) + 1 مغلق عادة (NC) |
| التطبيق | التحكم الصناعي، أنظمة الأمان من الأعطال، الأتمتة، التحكم في الأحمال المزدوجة |
أبعاد SSR ومخطط الأسلاك
