مرحل الحالة الصلبة أحادي الطور SSR
السعر الاعتيادي
Dhs. 48.00 AED
السعر الاعتيادي
Dhs. 57.00 AED
سعر البيع
Dhs. 48.00 AED
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
Free Shipping Above 200 AED
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي
تعذّر تحميل توفر الاستلام

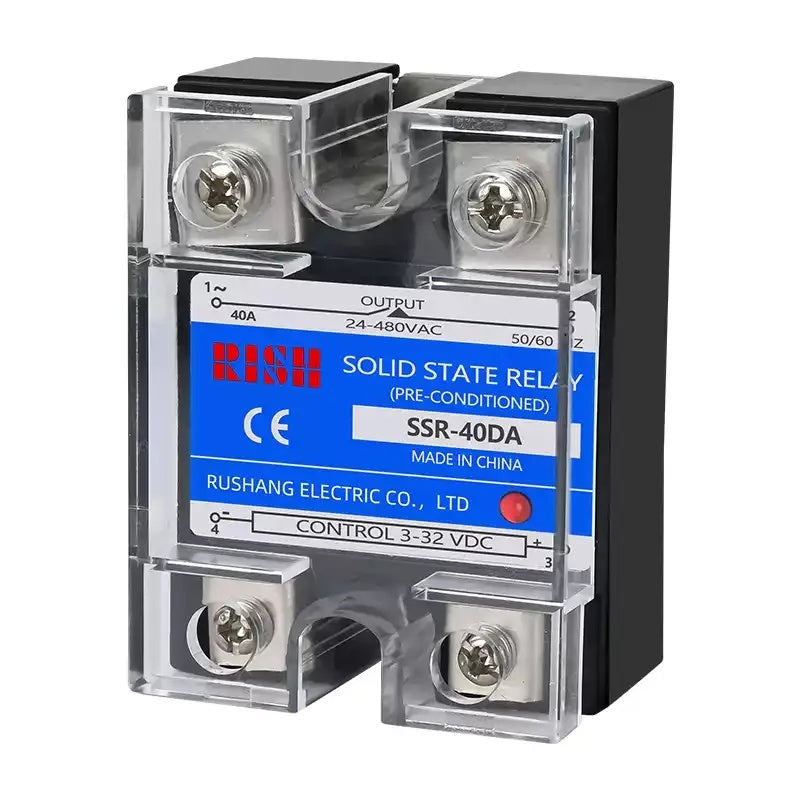

مرحل الحالة الصلبة RISH أسود غطاء/غطاء قلاب SSR-10DA/25DA/40DA/60DA/80DA/100DA/120DA، تيار متردد بتحكم تيار مستمر
نظرة عامة على المنتج الأساسي
مرحل الحالة الصلبة أحادي الطور (SSR) هو مفتاح إلكتروني غير تلامسي مصمم ليحل محل المرحلات الميكانيكية التقليدية. باستخدام تقنية أشباه الموصلات وعزل المقرن البصري، فإنه يحول إشارة تحكم DC منخفضة الجهد إلى خرج AC عالي الجهد، مما يتيح التبديل بدون شرارة وبصمت وموثوقية عالية. متوفر بإصدارات DC-AC (DA)، و AC-AC (AA)، و DC-DC (DD) مع تصنيفات تيار من 10A إلى 120A، وهو مثالي للأحمال المقاومة، والاستقرائية، والسعوية في الأتمتة الصناعية، وأنظمة التحكم في درجة الحرارة، والأجهزة المنزلية.
الخصائص الرئيسية
-
إصدارات التحكم:

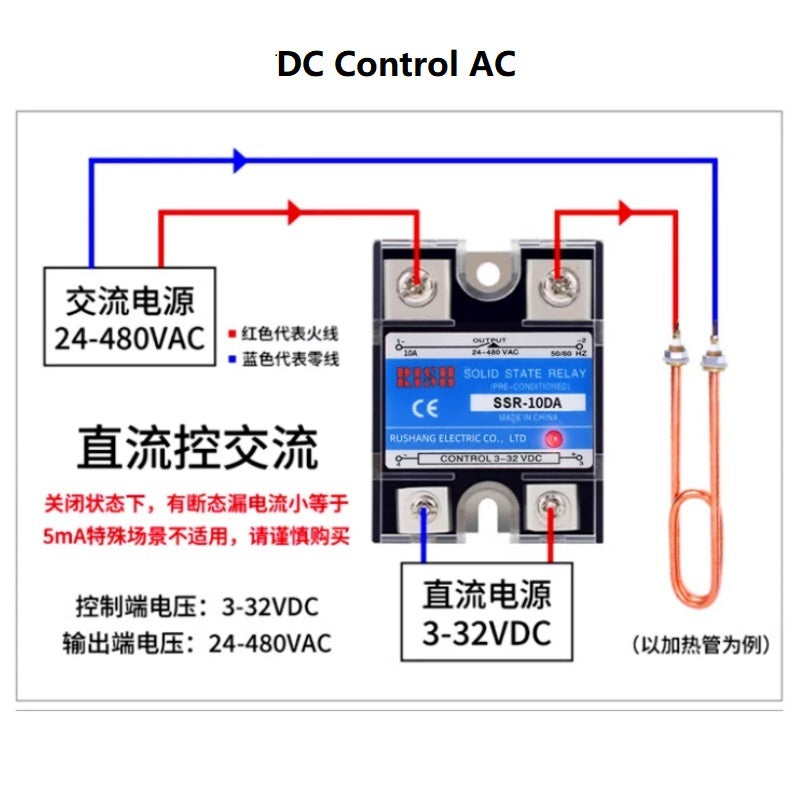

- DC-AC (DA): تحكم 3-32 فولت تيار مستمر، حمل 24-380 فولت تيار متردد

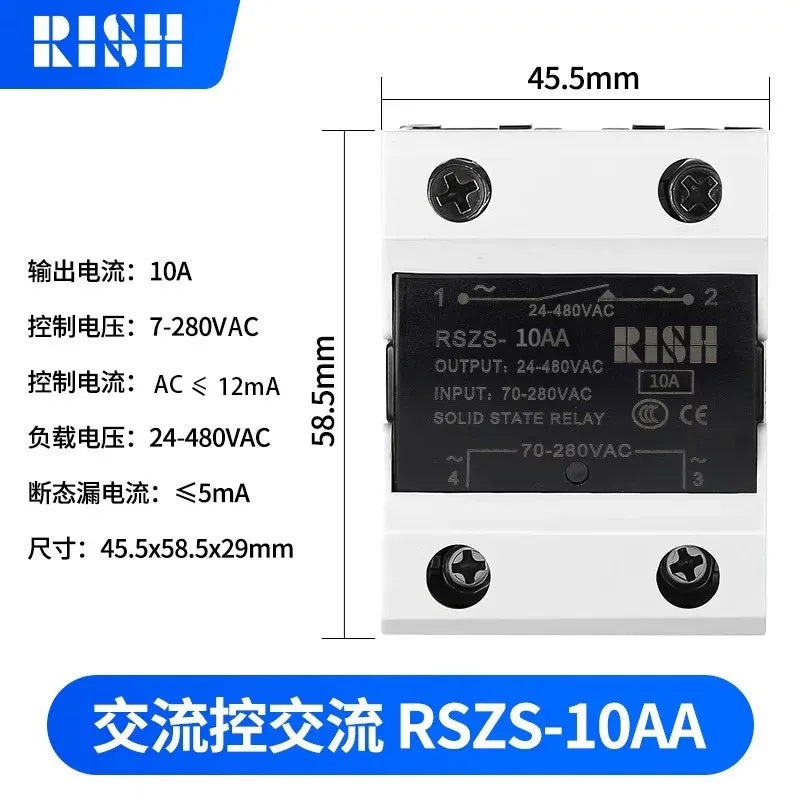

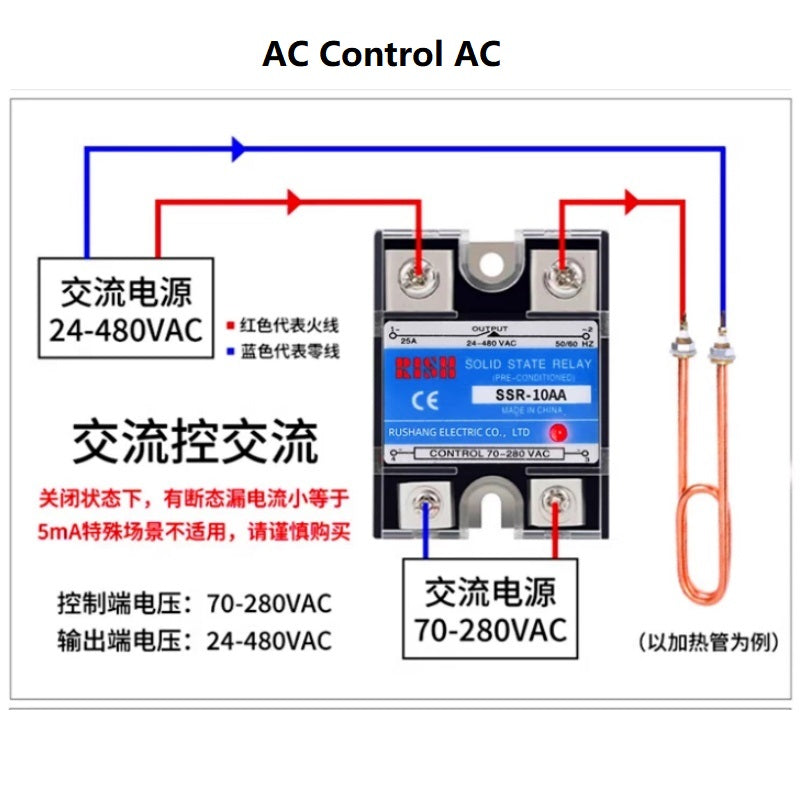

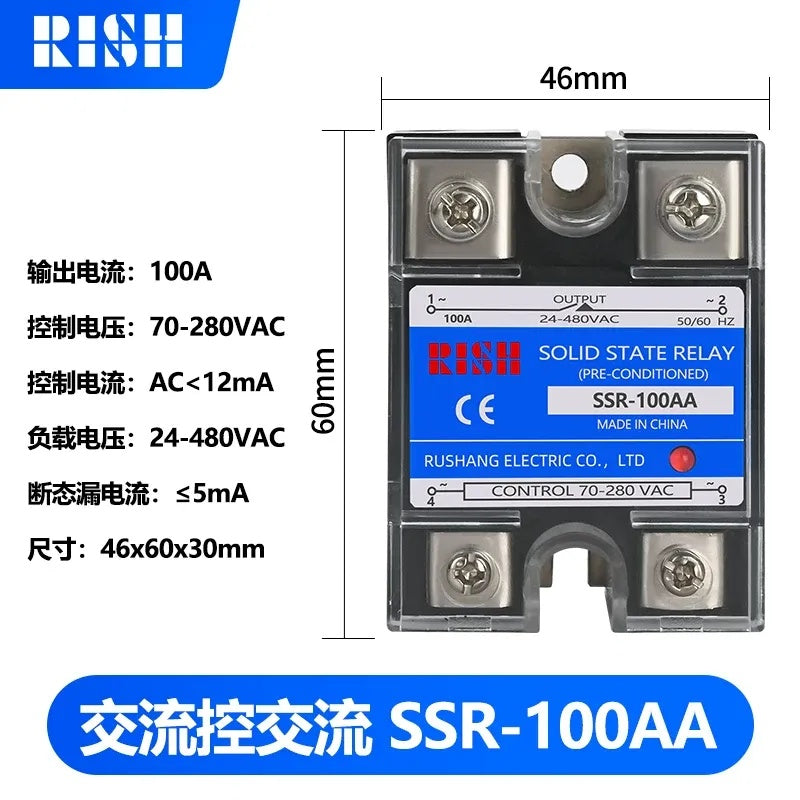

- AC-AC (AA): تحكم 70-280 فولت تيار متردد، حمل 24-380 فولت تيار متردد

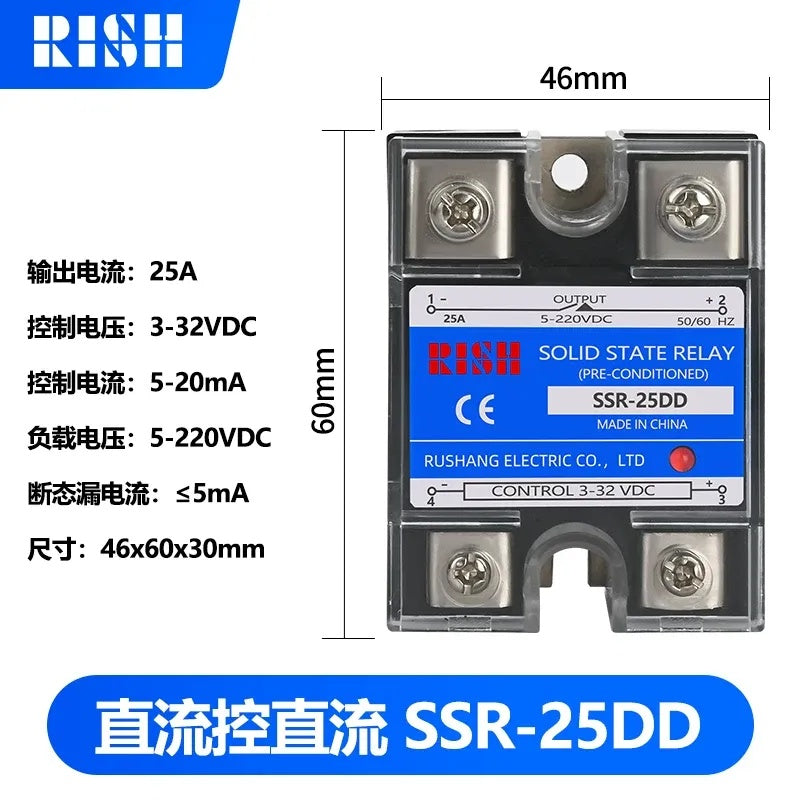

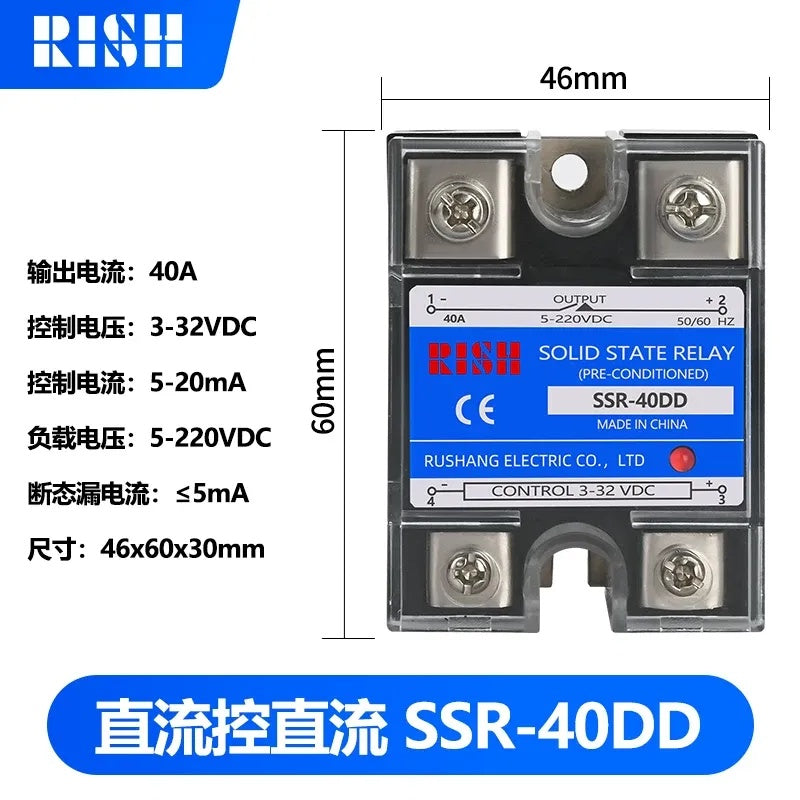

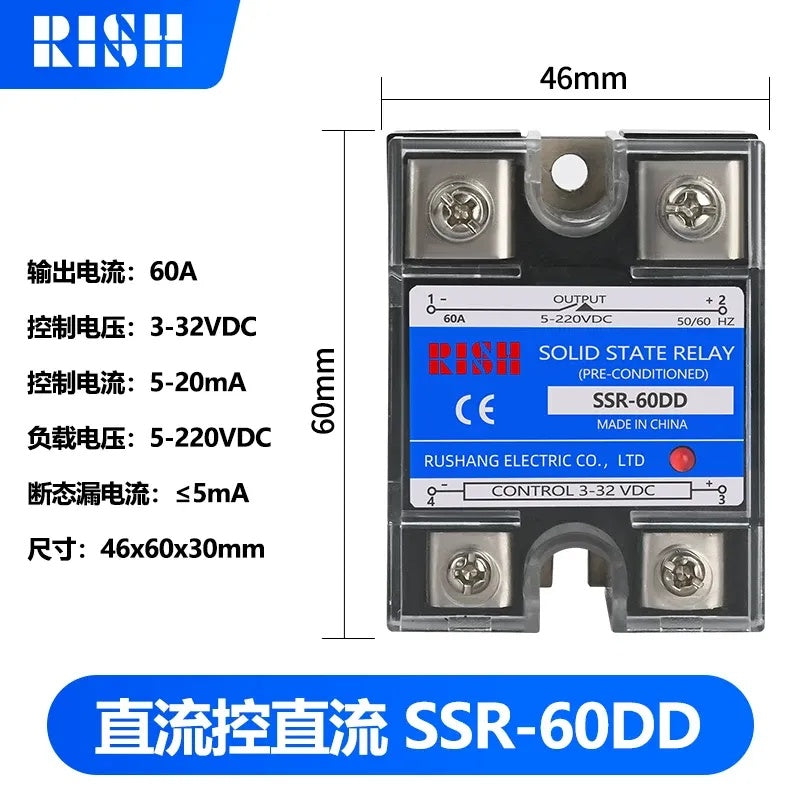

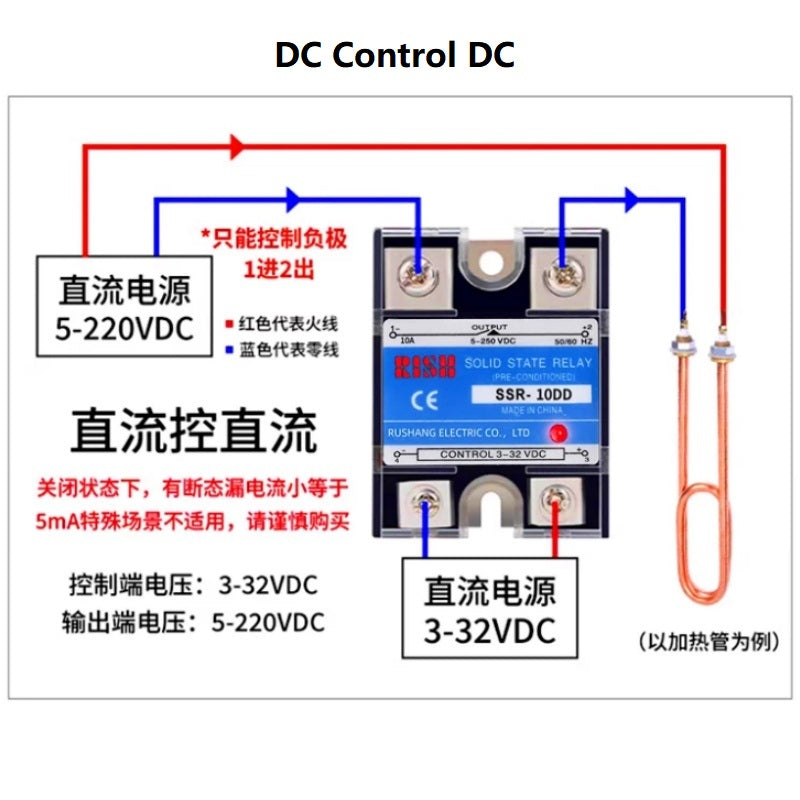

- DC-DC (DD): تحكم 3-32 فولت تيار مستمر، حمل 1-220 فولت تيار مستمر
- تصنيفات التيار: 10 أمبير / 25 أمبير / 40 أمبير / 60 أمبير / 80 أمبير / 100 أمبير / 120 أمبير
- المكونات الأساسية: شريحة مقرن بصري MOC3083 مستوردة من ON Semiconductor لتشغيل مستقر ومقاومة للتداخل وعمر خدمة طويل
-
المواصفات الكهربائية:
- انخفاض الجهد في حالة التشغيل: ≤1.6 فولت
- تيار التسرب في حالة الإيقاف: ≤5 مللي أمبير
- وقت الإيقاف: ≤10 مللي ثانية
- جهد تحمل العزل الكهربائي: 5-220 فولت تيار متردد
- الهيكل: غلاف مقاوم للهب بدرجة حرارة عالية، أطراف لولبية نحاسية كاملة لمقاومة الحرارة والمتانة، مؤشر LED للتشغيل
- بيئة التشغيل: -30 درجة مئوية إلى +75 درجة مئوية، مقاومة للاهتزاز والصدمات

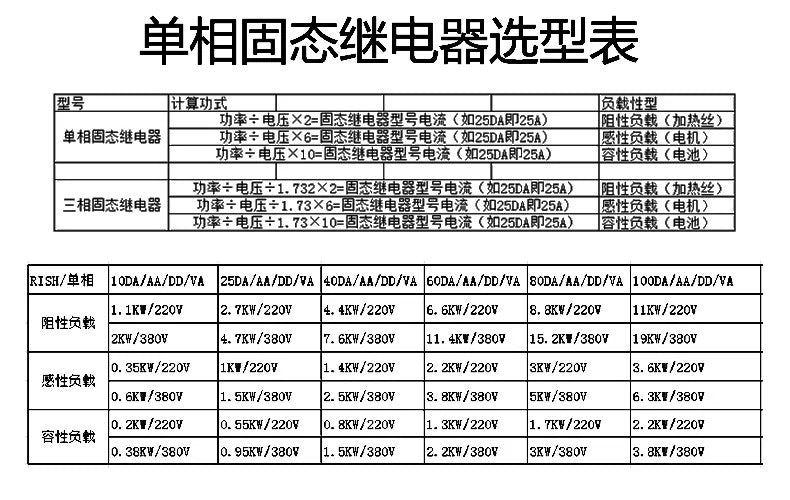

دليل الحمل والاختيار
- الأحمال المقاومة (السخانات، المصابيح): خفض التصنيف بنسبة 50% (ضرب تيار التشغيل × 2)
- الأحمال الاستقرائية (المحركات، الملفات اللولبية): خفض التصنيف بنسبة 83% (ضرب تيار التشغيل × 6)
- الأحمال السعوية (البطاريات): خفض التصنيف بنسبة 90% (ضرب تيار التشغيل × 10)
- متطلبات المبدد الحراري: يجب استخدام مبدد حراري (موصى به 50×80×50 مم للموديلات 10-40 أمبير؛ مبددات حرارية أكبر أو تبريد بالهواء القسري للموديلات 50 أمبير فما فوق) لتبديد الحرارة المتولدة أثناء التشغيل.
ورقة البيانات
| الخاصية | القيمة |
|---|---|
| العلامة التجارية | RISH / عام |
| نوع المنتج | مرحل الحالة الصلبة أحادي الطور (SSR) |
| نوع التحكم | تيار مستمر-تيار متردد (DA) / تيار متردد-تيار متردد (AA) / تيار مستمر-تيار مستمر (DD) |
| جهد التحكم | 3-32 فولت تيار مستمر (لتيار مستمر-تيار متردد / تيار مستمر-تيار مستمر) / 70-280 فولت تيار متردد (لتيار متردد-تيار متردد) |
| جهد الحمل | 24-380 فولت تيار متردد (أحمال تيار متردد) / 1-220 فولت تيار مستمر (أحمال تيار مستمر) |
| التيار المقنن | 10 أمبير / 25 أمبير / 40 أمبير / 60 أمبير / 80 أمبير / 100 أمبير / 120 أمبير |
| نمط الغلاف | غطاء أسود / غطاء قلاب |
| الرقاقة الأساسية | مقرن بصري MOC3083 مستورد من ON Semiconductor |
| مادة الغلاف | بلاستيك مقاوم للهب |
| أطراف لولبية | نحاس كامل |
| المواصفات الكهربائية | انخفاض الجهد في حالة التشغيل ≤1.6 فولت، تيار التسرب ≤5 مللي أمبير، وقت الإيقاف ≤10 مللي ثانية |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +75 درجة مئوية |
| التركيب | تثبيت بمسامير / سكة DIN (اختياري) |
| التطبيقات | الأتمتة الصناعية، التحكم في درجة الحرارة، التحكم في السخانات/المحركات |
| الميزات | غير تلامسي، بدون شرارة، صامت، مقاوم للتداخل، مقاوم للاهتزاز |
