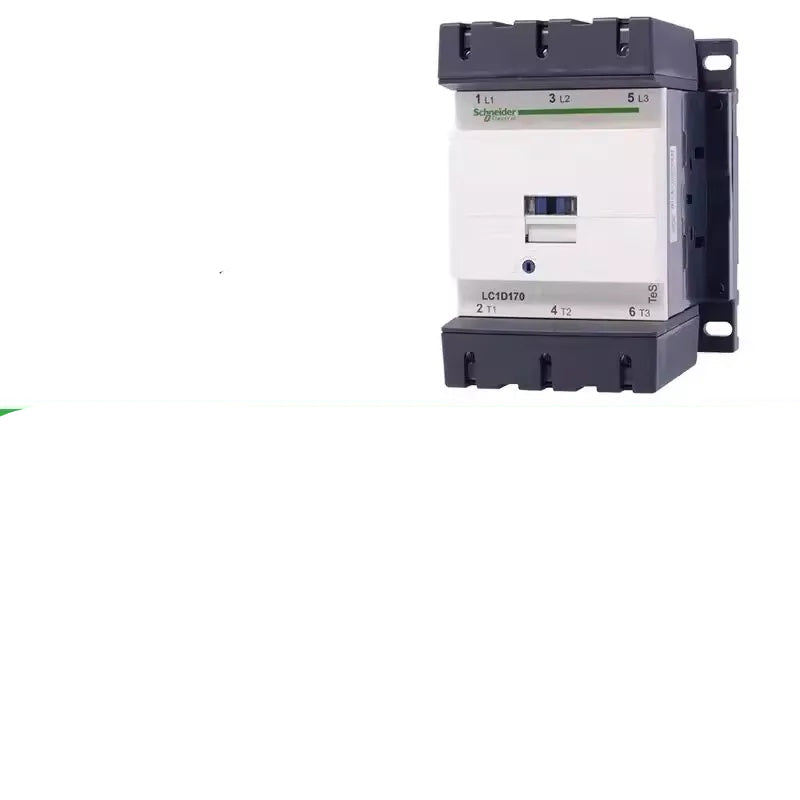

كونتاكتور شنايدر القديم سلسلة LC1D (9 أمبير - 170 أمبير)
السعر الاعتيادي
Dhs. 107.00 AED
السعر الاعتيادي
Dhs. 124.00 AED
سعر البيع
Dhs. 107.00 AED
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
Free Shipping Above 200 AED
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي
تعذّر تحميل توفر الاستلام
كونتاكتور تيار متردد شنايدر تيسيس LC1D بقدرة 9 أمبير - 95 أمبير، 3 أقطاب، حراري مغناطيسي، تثبيت على سكة DIN للتحكم في المحركات والأحمال
1. نظرة عامة
كونتاكتورات التيار المتردد Schneider Electric TeSys LC1D Series هي كونتاكتورات كهرومغناطيسية عالية الأداء وذات معايير صناعية مصممة للتبديل والتحكم الموثوق به للمحركات والإضاءة والسخانات والأحمال الكهربائية الأخرى في التطبيقات الصناعية والتجارية والسكنية. تغطي هذه السلسلة تيارات مقننة تتراوح من 9 أمبير إلى 95 أمبير، وتقدم خيارات جهد ملف تيار متردد متعددة الاستخدامات (24 فولت/36 فولت/48 فولت/110 فولت/220 فولت/380 فولت) لتلبية متطلبات الأنظمة المتنوعة، مما يجعلها مثالية لبدء/إيقاف المحركات، وتبديل الدوائر، وأنظمة التحكم الأتمتة.
2. الميزات الرئيسية
- نطاق تيار واسع: موديلات تتراوح من LC1D09 (9 أمبير) إلى LC1D95 (95 أمبير)، مناسبة لأحمال المحركات الصغيرة والمتوسطة وتوزيع الطاقة، مع ملامسات رئيسية بثلاثة أقطاب مفتوحة عادةً.
- خيارات ملف متعددة الفولتية: تدعم فولتية ملف التيار المتردد بما في ذلك B7C (تيار متردد 24 فولت)، CC7C (تيار متردد 36 فولت)، E7C (تيار متردد 48 فولت)، F7C (تيار متردد 110 فولت)، M7C (تيار متردد 220 فولت)، و Q7C (تيار متردد 380 فولت)، متوافقة مع معايير أنظمة التحكم العالمية.
- ملامسات مساعدة مدمجة: مجهزة بملامسات مساعدة قياسية 1 مفتوحة عادةً + 1 مغلقة عادةً (1NO+1NC) لتغذية حالة التشغيل ودوائر التعشيق.
- قدرة قطع عالية: توفر ملامسات سبائك الفضة القوية توصيلًا ممتازًا ومقاومة للقوس الكهربائي، مما يضمن التبديل الموثوق به في ظل ظروف حمل AC-3 (المحرك) و AC-1 (المقاوم).
- معتمد من IEC/GB: يتوافق مع معايير IEC 60947-4-1 و GB 14048.4، ويلبي معايير السلامة والأداء العالمية مع شهادات CE/CCC.
- تصميم مدمج ومتين: عامل شكل موفر للمساحة مع غلاف عالي الجودة ومقاوم للهب، ومقاوم لدرجات الحرارة العالية والاهتزاز والتآكل الميكانيكي لعمر خدمة طويل.
- سهولة التركيب: تثبيت قياسي على سكة DIN مع أطراف مثبتة ببراغي، مما يبسط التركيب والتوصيل في لوحات التحكم.
3. فك تشفير الموديل
| رمز الموديل | التفسير الأساسي |
|---|---|
LC1D |
كونتاكتور تيار متردد من سلسلة Schneider TeSys D |
09/12/18/25/32/38/40/50/65/80/95 |
التيار التشغيلي المقنن (فئة AC-3) |
B7C/CC7C/E7C/F7C/M7C/Q7C |
فولتية ملف التيار المتردد (على سبيل المثال، M7C = تيار متردد 220 فولت، Q7C = تيار متردد 380 فولت) |
4. التطبيقات
- التحكم في المحركات الصناعية (بدء التشغيل المباشر، العكس، التحكم بنجمة-دلتا)
- أنظمة التدفئة والتهوية وتكييف الهواء في المباني التجارية، والإضاءة، وتوزيع الطاقة
- لوحات التحكم الأتمتة وأنظمة PLC
- التحكم في محركات المضخات والمراوح والناقلات
- تبديل الدوائر في الطاقة المتجددة (محولات الطاقة الشمسية، توربينات الرياح)
- معدات معالجة المياه والمعادن والمعالجة الكيميائية
ورقة البيانات
| الخاصية | القيمة |
|---|---|
| العلامة التجارية | Schneider Electric |
| السلسلة | TeSys LC1D Series |
| نوع المنتج | كونتاكتور تيار متردد / كونتاكتور كهرومغناطيسي |
| التيار المقنن (AC-3) | 9 أمبير، 12 أمبير، 18 أمبير، 25 أمبير، 32 أمبير، 38 أمبير، 40 أمبير، 50 أمبير، 65 أمبير، 80 أمبير، 95 أمبير |
| جهد الملف (تيار متردد) | 24 فولت، 36 فولت، 48 فولت، 110 فولت، 220 فولت، 380 فولت |
| الملامسات الرئيسية | 3 أقطاب مفتوحة عادةً (3NO) |
| الملامسات المساعدة | 1 مفتوحة عادةً + 1 مغلقة عادةً (1NO + 1NC) (قياسي) |
| جهد التشغيل المقنن (Ue) | تيار متردد 400 فولت/690 فولت |
| فئة الاستخدام | AC-1 (حمل مقاوم)، AC-3 (محرك حثي) |
| نوع التركيب | سكة DIN / تثبيت ببراغي |
| الامتثال للمعايير | IEC 60947-4-1, GB 14048.4, EN 60947-4-1 |
| الشهادات | CE, CCC, RoHS |
| مادة التلامس | سبائك الفضة |
| التطبيق | التحكم في المحركات، تبديل الطاقة، الأتمتة الصناعية، التدفئة والتهوية وتكييف الهواء، التحكم في المضخات والمراوح، معالجة المياه، علم المعادن |
جدول الموديلات الكاملة والتيارات المقننة (كونتاكتورات سلسلة شنايدر LC1D من النوع القديم، 9 أمبير ~ 170 أمبير، مثال رقم الجزء (MPN) لملف تيار متردد 220 فولت)
| الموديل الكامل (MPN/MODEL NO.) | التيار المقنن AC-3 | الأقطاب | ملامس مساعد مدمج | نسخة الملف القياسية |
|---|---|---|---|---|
| LC1D09M7C | 9A | 3P | 1NO + 1NC | تيار متردد 220 فولت 50/60 هرتز |
| LC1D12M7C | 12A | 3P | 1NO + 1NC | تيار متردد 220 فولت 50/60 هرتز |
| LC1D18M7C | 18A | 3P | 1NO + 1NC | تيار متردد 220 فولت 50/60 هرتز |
| LC1D25M7C | 25A | 3P | 1NO + 1NC | تيار متردد 220 فولت 50/60 هرتز |
| LC1D32M7C | 32A | 3P | 1NO + 1NC | تيار متردد 220 فولت 50/60 هرتز |
| LC1D40M7C | 40A | 3P | لا يوجد مدمج، يُضاف كتلة مساعدة بشكل منفصل | تيار متردد 220 فولت 50/60 هرتز |
| LC1D50M7C | 50A | 3P | لا يوجد مدمج، يُضاف كتلة مساعدة بشكل منفصل | تيار متردد 220 فولت 50/60 هرتز |
| LC1D65M7C | 65A | 3P | لا يوجد مدمج، يُضاف كتلة مساعدة بشكل منفصل | تيار متردد 220 فولت 50/60 هرتز |
| LC1D80M7C | 80A | 3P | لا يوجد مدمج، يُضاف كتلة مساعدة بشكل منفصل | تيار متردد 220 فولت 50/60 هرتز |
| LC1D95M7C | 95A | 3P | لا يوجد مدمج، يُضاف كتلة مساعدة بشكل منفصل | تيار متردد 220 فولت 50/60 هرتز |
| LC1D11500M7C | 115A | 3P | لا يوجد مدمج، يُضاف كتلة مساعدة بشكل منفصل | تيار متردد 220 فولت 50/60 هرتز |
| LC1D15000M7C | 150A | 3P | لا يوجد مدمج، يُضاف كتلة مساعدة بشكل منفصل | تيار متردد 220 فولت 50/60 هرتز |
| LC1D17000M7C | 170A | 3P | لا يوجد مدمج، يُضاف كتلة مساعدة بشكل منفصل | تيار متردد 220 فولت 50/60 هرتز |
