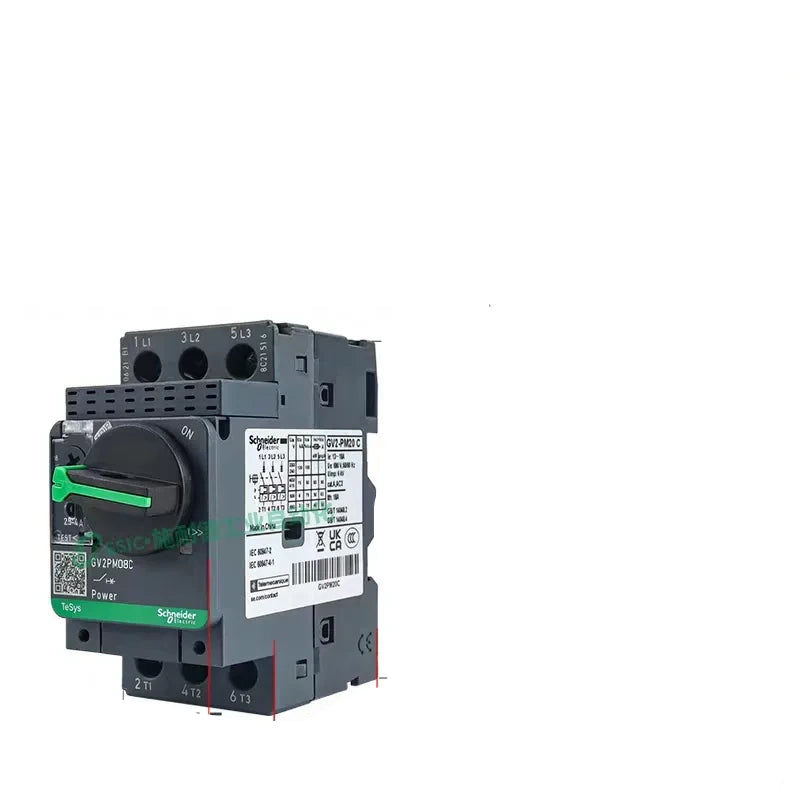

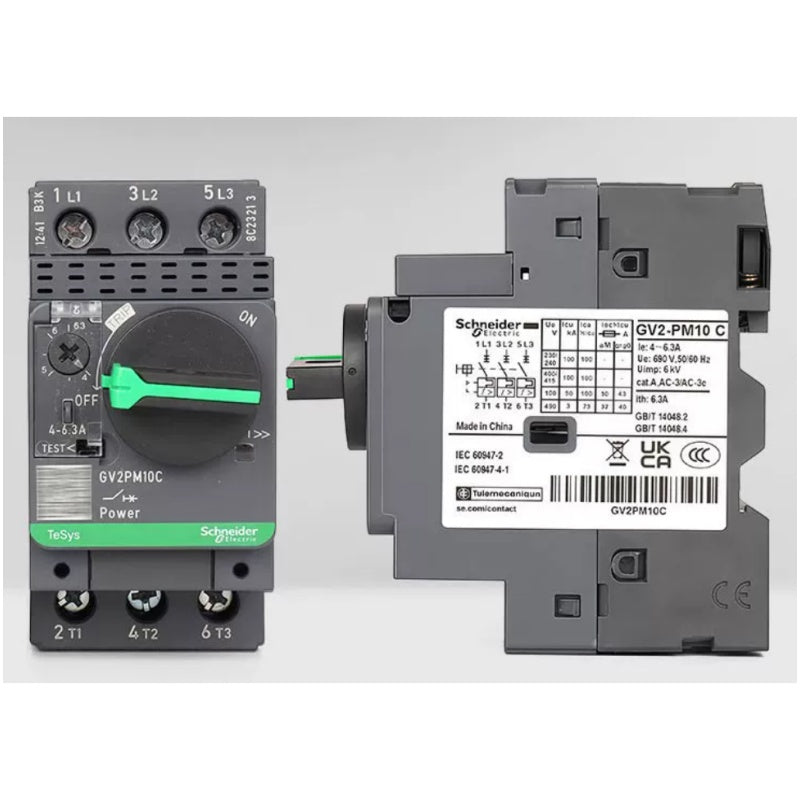

قاطع دائرة المحرك من النوع الدوار GV2-PM من شنايدر إلكتريك

قواطع الدائرة الكهربائية للمحركات الأصلية من سلسلة Schneider Electric GV2، بما في ذلك طرازات زر الضغط (GV2-pm)، مع نطاقات تيار قابلة للتعديل من 0.16 أمبير إلى 32 أمبير. تم تصميم هذه القواطع الحرارية المغناطيسية ثلاثية الأقطاب لحماية المحركات من الحمل الزائد، وقصر الدائرة، وفشل الطور. تم تقييمها لـ 690 فولت تيار متردد، وتتميز بتركيب سريع ويمكن إقرانها بملامسات مساعدة (GVA-E11/GVA-E20) للتغذية الراجعة للحالة. تستخدم على نطاق واسع في المضخات، وأدوات الآلات، والناقلات، وأنظمة التشغيل الآلي الصناعية.

• حماية مزدوجة: يوفر التصميم الحراري المغناطيسي حماية ضد الحمل الزائد وقصر الدائرة للمحركات، مما يمنع تلف المعدات المكلف.
• نطاق تيار واسع: متوفر بنطاقات قابلة للتعديل من 0.16 أمبير إلى 32 أمبير، ومناسب لتصنيفات طاقة المحركات المختلفة.
• أنماط تشغيل متعددة الاستخدامات: اختر بين نوع زر الضغط (GV2-ME) والنوع الدوار (GV2-PM) لتفضيلات التحكم المختلفة.
• قابل للتوسيع بملامسات مساعدة: متوافق مع ملامسات مساعدة سلسلة GVAE (1NO1NC/2NO) للتغذية الراجعة للحالة ودمج الإنذار.
• جودة شنايدر الموثوقة: معتمد بشهادات 3C و CE، مما يضمن أداءً آمنًا ومستقرًا في البيئات الصناعية.

المواصفات

الخاصية	تفاصيل المعلمة
العلامة التجارية	شنايدر إلكتريك
السلسلة	GV2-pm (نوع دوار)؟
نطاقات التيار القابلة للتعديل	0.16-0.25 أمبير، 0.25-0.4 أمبير، 0.4-0.63 أمبير، 0.63-1 أمبير، 1-1.6 أمبير، 1.6-2.5 أمبير، 2.5-4 أمبير، 4-6.3 أمبير، 6-10 أمبير، 9-14 أمبير، 13-18 أمبير، 17-23 أمبير، 20-25 أمبير، 24-32 أمبير
الجهد المقنن	690 فولت تيار متردد
الأقطاب	3 أقطاب
نوع الحماية	حراري مغناطيسي (حماية من الحمل الزائد + قصر الدائرة)

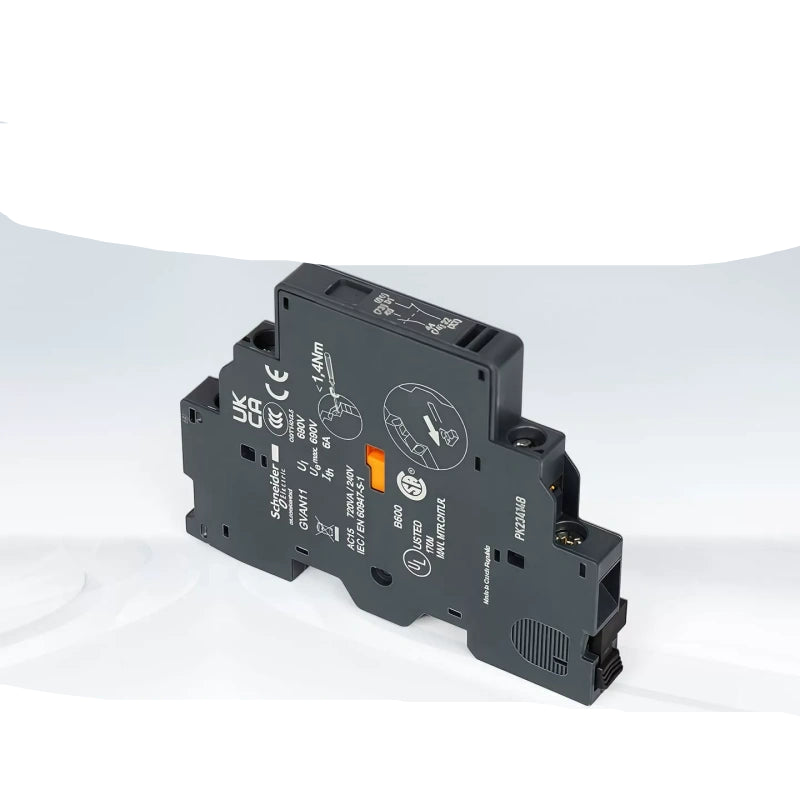

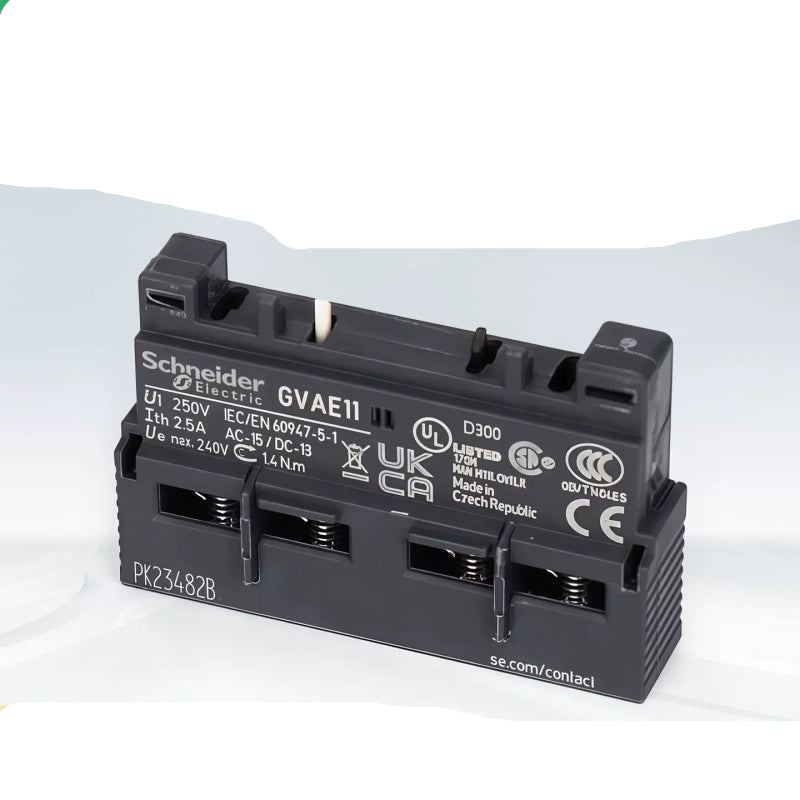

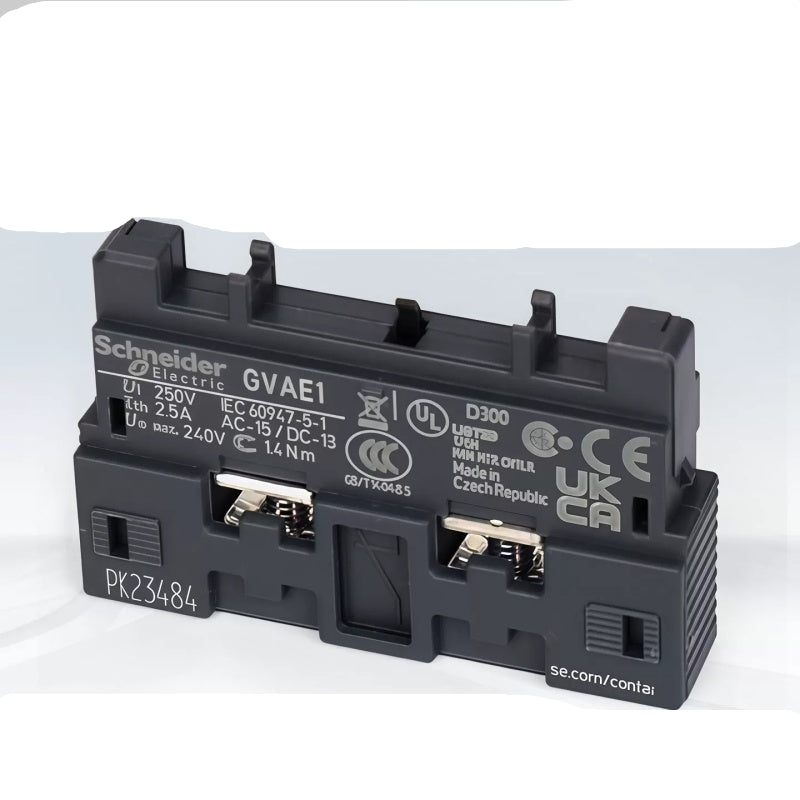

ملامسات مساعدة	GVAE11 (1NO1NC)، GVAE20 (2NO) (خيارات تثبيت أمامي/جانبي)
الشهادات	3C، CE
التطبيق	حماية المحركات، المضخات، أدوات الآلات، الناقلات، لوحات التحكم الصناعية



الجدول الكامل للطرازات ونطاقات التيار GV2-PM (قاطع حماية المحرك بمقبض دوار)

الطراز الكامل (MPN/MODEL NO.)	نطاق التيار الحراري القابل للتعديل	نوع التشغيل	نوع الطرف
GV2-PM01C	0.1 ~ 0.16 أمبير	مقبض دوار	مشبك لولبي

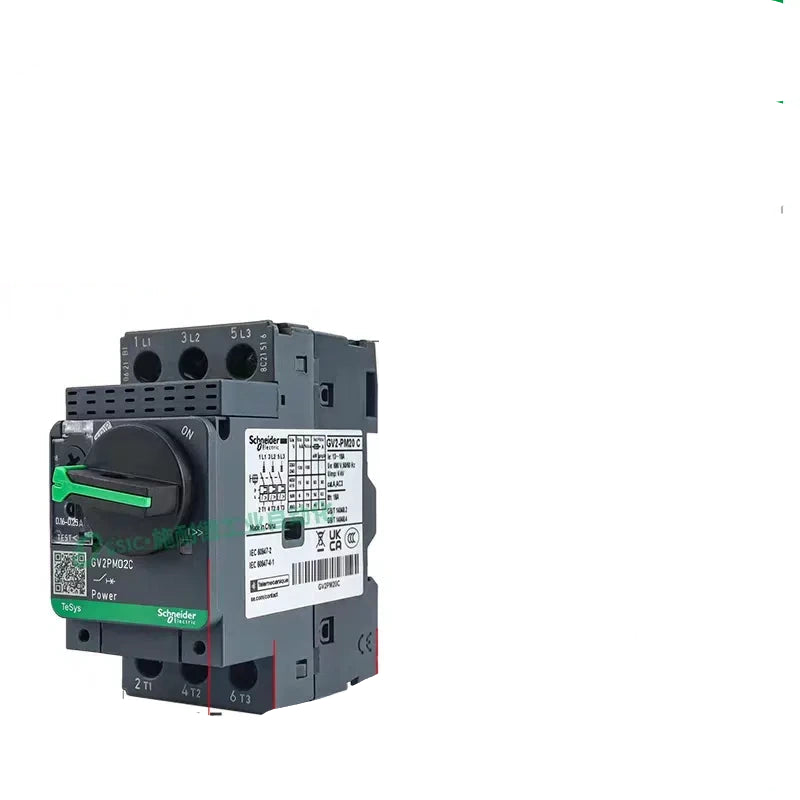

GV2-PM02C	0.16 ~ 0.25 أمبير	مقبض دوار	مشبك لولبي
GV2-PM03C	0.25 ~ 0.40 أمبير	مقبض دوار	مشبك لولبي
GV2-PM04C	0.40 ~ 0.63 أمبير	مقبض دوار	مشبك لولبي
GV2-PM05C	0.63 ~ 1.00 أمبير	مقبض دوار	مشبك لولبي
GV2-PM06C	1.00 ~ 1.60 أمبير	مقبض دوار	مشبك لولبي
GV2-PM07C	1.60 ~ 2.50 أمبير	مقبض دوار	مشبك لولبي
GV2-PM08C	2.50 ~ 4.00 أمبير	مقبض دوار	مشبك لولبي
GV2-PM10C	4.00 ~ 6.30 أمبير	مقبض دوار	مشبك لولبي
GV2-PM14C	6.00 ~ 10.0 أمبير	مقبض دوار	مشبك لولبي
GV2-PM16C	9.00 ~ 14.0 أمبير	مقبض دوار	مشبك لولبي
GV2-PM21C	13.0 ~ 18.0 أمبير	مقبض دوار	مشبك لولبي
GV2-PM22C	17.0 ~ 23.0 أمبير	مقبض دوار	مشبك لولبي
GV2-PM32C	20.0 ~ 32.0 أمبير	مقبض دوار	مشبك لولبي
