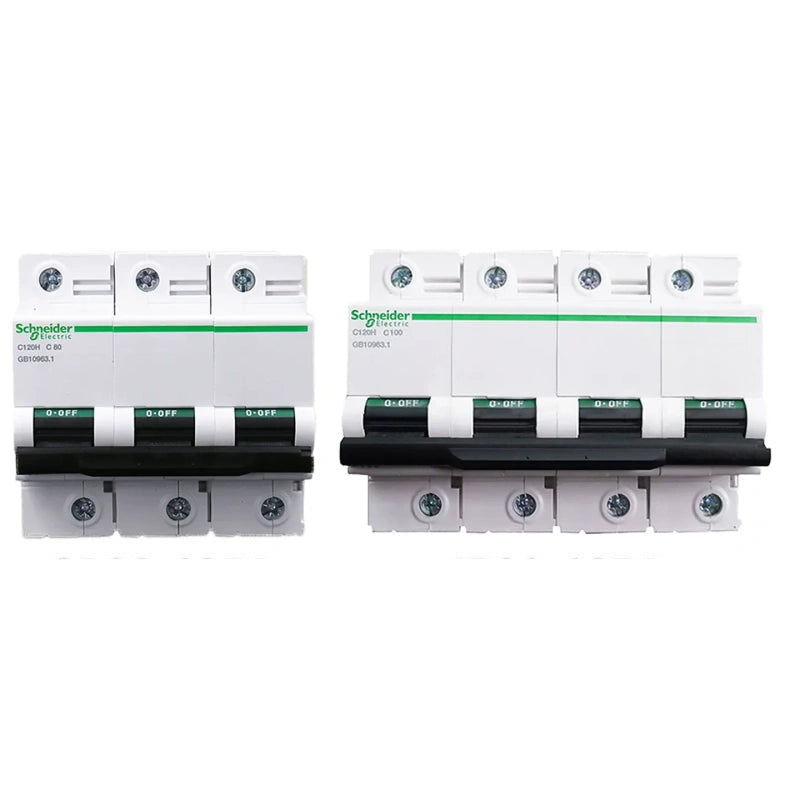

قاطع الدائرة المصغر Acti 9 C120 2P/3P/4P تيار متردد من شنايدر إلكتريك 80 أمبير 100 أمبير 125 أمبير
السعر الاعتيادي
Dhs. 250.00 AED
السعر الاعتيادي
Dhs. 279.00 AED
سعر البيع
Dhs. 250.00 AED
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
Free Shipping Above 200 AED
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي
تعذّر تحميل توفر الاستلام
قواطع شنايدر
قاطع الدائرة المصغر شنايدر إلكتريك أكتي 9 C120 3P تيار متردد من الفئة C 80 أمبير 100 أمبير 125 أمبير
معلومات المنتج الأساسية
- العلامة التجارية: شنايدر إلكتريك
- السلسلة: Acti9 C120
- الموديل: C120N / C120H (A9N18xxx)
- نوع المنتج: قاطع دائرة مصغر (MCB)
- الأقطاب: 2P / 3P / 4P
- التيار المقنن (In): 80 أمبير / 100 أمبير / 125 أمبير
- الجهد المقنن (Ue): 230/400 فولت تيار متردد، 50/60 هرتز
- منحنى الفصل: منحنى C (رحلة مغناطيسية 5-10 In)
- اللون: أبيض (RAL9003)
التقييمات وسعة القطع
- سعة القطع (Icn):
- C120N: 10 كيلو أمبير (EN/IEC 60898-1)
- C120H: 15 كيلو أمبير (EN/IEC 60898-1)
- جهد العزل (Ui): 500 فولت تيار متردد
- تحمل النبض (Uimp): 6 كيلو فولت
- التحمل الميكانيكي: 20,000 دورة
- التحمل الكهربائي: 5,000 دورة
الحماية والفصل
- الحماية: الحمل الزائد، قصر الدائرة
- تقنية الفصل: حرارية مغناطيسية
- سرعة الفصل: فورية
- المؤشر: شريط أخضر VisiSafe (مؤشر فتح الاتصال)
التركيب والتشييد
- التركيب: سكة DIN مقاس 35 مم (مثبت بمشبك)
- عرض الوحدة:
- 2P: 4 وحدات (≈36 مم)
- 3P: 6 وحدات (≈54 مم)
- 4P: 8 وحدات (≈72 مم)
- الأبعاد (الارتفاع × العرض × العمق): 81 × (36/54/72) × 73 مم
- درجة الحماية: IP20
- المحطات الطرفية: نوع النفق (صلب: 1-50 مم²؛ مرن: 1.5-35 مم²)
- درجة حرارة التشغيل: -5 درجة مئوية ~ +60 درجة مئوية
المعايير والموافقات
- المطابقة: EN/IEC 60898-1، EN/IEC 60947-2
- الشهادات: RoHS، REACH، EAC
قائمة أرقام الأجزاء (منحنى C، تيار متردد)
-
C120N (10 كيلو أمبير)
- 2P 80A: A9N18361
- 2P 100A: A9N18362
- 2P 125A: A9N18363
- 3P 80A: A9N18364
- 3P 100A: A9N18365
- 3P 125A: A9N18366
- 4P 80A: A9N18367
- 4P 100A: A9N18368
- 4P 125A: A9N18369
-
C120H (15 كيلو أمبير)
- 3P 125A: A9N18470
