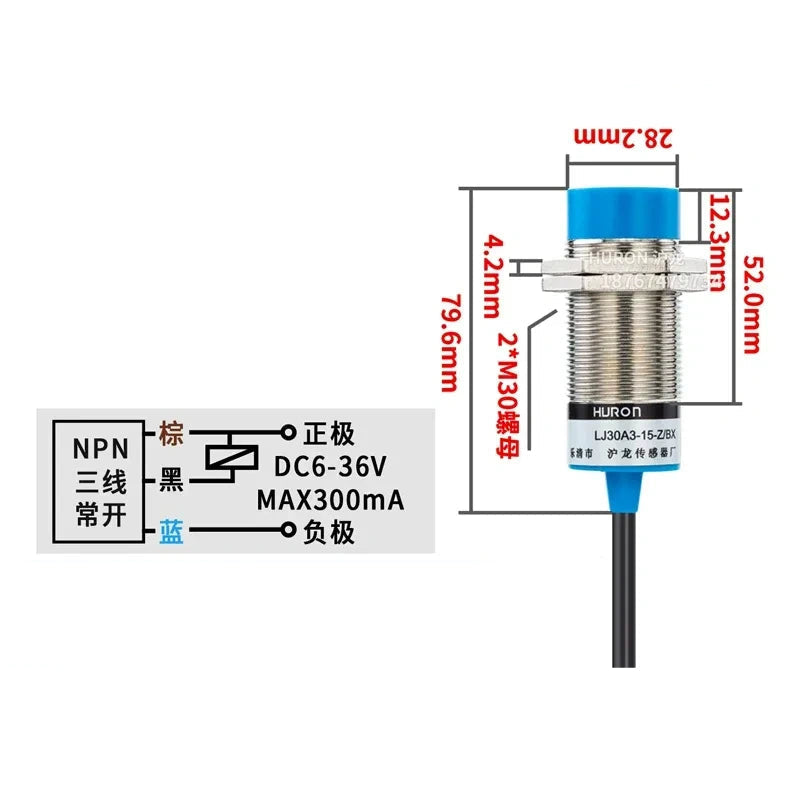

• LJ30A3-15-Z/BX proximity sensor, M30 inductive switch with measuring distance 15mm proximity sensor, Non-flush-mount type proximity switch with cable length 1.2M, DC 3-Wire NPN NO metal detector
  • LJ30A3 proximity sensor, M30 inductive switch, 15mm proximity sensor, 10mm proximity switch, long distance metal detector, NPN proximity switch, PNP proximity sensor, 24V limit switch, NO NC proximity switch, flush mount sensor, non-flush proximity switch, industrial automation sensor, waterproof proximity switch, HURON proximity sensor

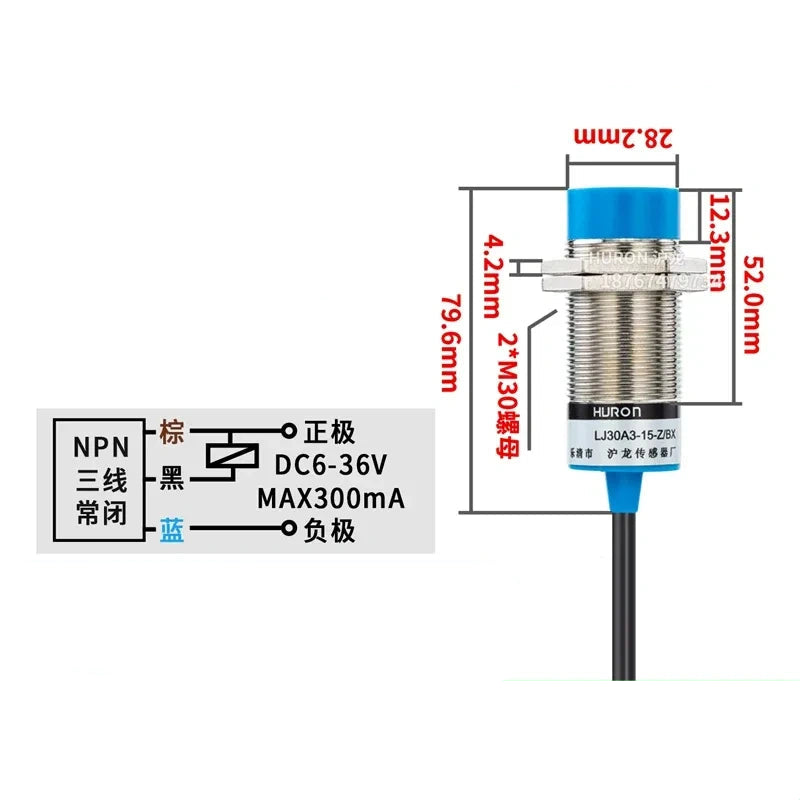

  • LJ30A3-15-Z/AX proximity sensor, M30 inductive switch with measuring distance 15mm proximity sensor, Non-flush-mount type proximity switch with cable length 1.2M, DC 3-Wire NPN NC metal detector

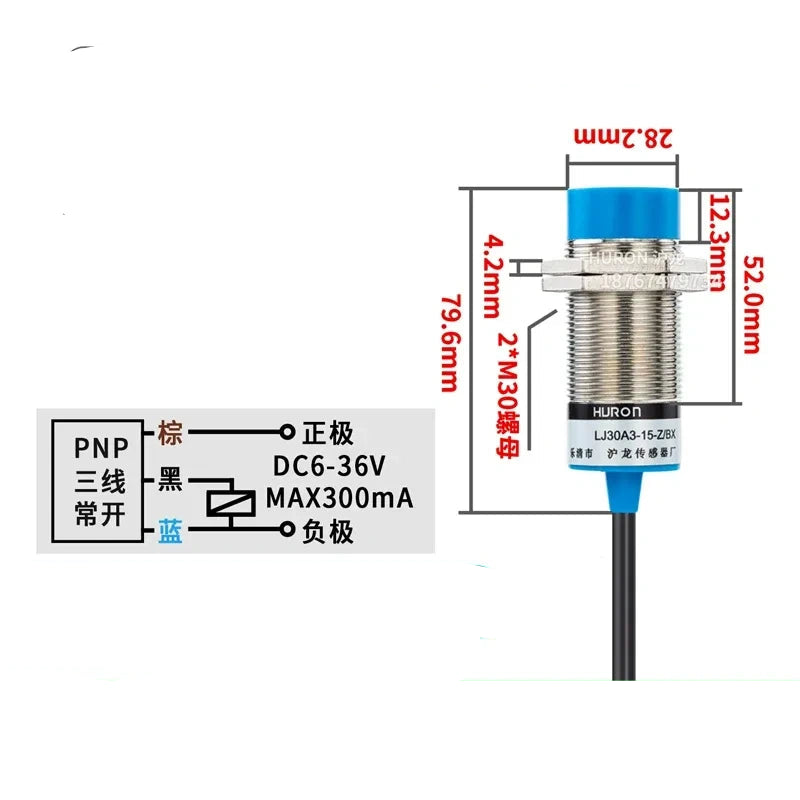

  • LJ30A3-15-Z/BY proximity sensor, M30 inductive switch with measuring distance 15mm proximity sensor, Non-flush-mount type proximity switch with cable length 1.2M, DC 3-Wire PNP NO metal detector
  • LJ30A3 proximity sensor, M30 inductive switch, 15mm proximity sensor, 10mm proximity switch, long distance metal detector, NPN proximity switch, PNP proximity sensor, 24V limit switch, NO NC proximity switch, flush mount sensor, non-flush proximity switch, industrial automation sensor, waterproof proximity switch
  • LJ30A3-15-Z/AY proximity sensor, M30 inductive switch with measuring distance 15mm proximity sensor, Non-flush-mount type proximity switch with cable length 1.2M, DC 3-Wire PNP NC metal detector
  • LJ30A3-15-Z/EX proximity sensor, M30 inductive switch with measuring distance 15mm proximity sensor, Non-flush-mount type proximity switch with cable length 1.2M, DC 2-Wire NO metal detector
  • LJ30A3-15-Z/DX proximity sensor, M30 inductive switch with measuring distance 15mm proximity sensor, Non-flush-mount type proximity switch with cable length 1.2M, DC 2-Wire NC metal detector
  • LJ30A3-15-J/EZ proximity sensor, M30 inductive switch with measuring distance 15mm proximity sensor, Non-flush-mount type proximity switch with cable length 1.2M, AC 2-Wire NO metal detector

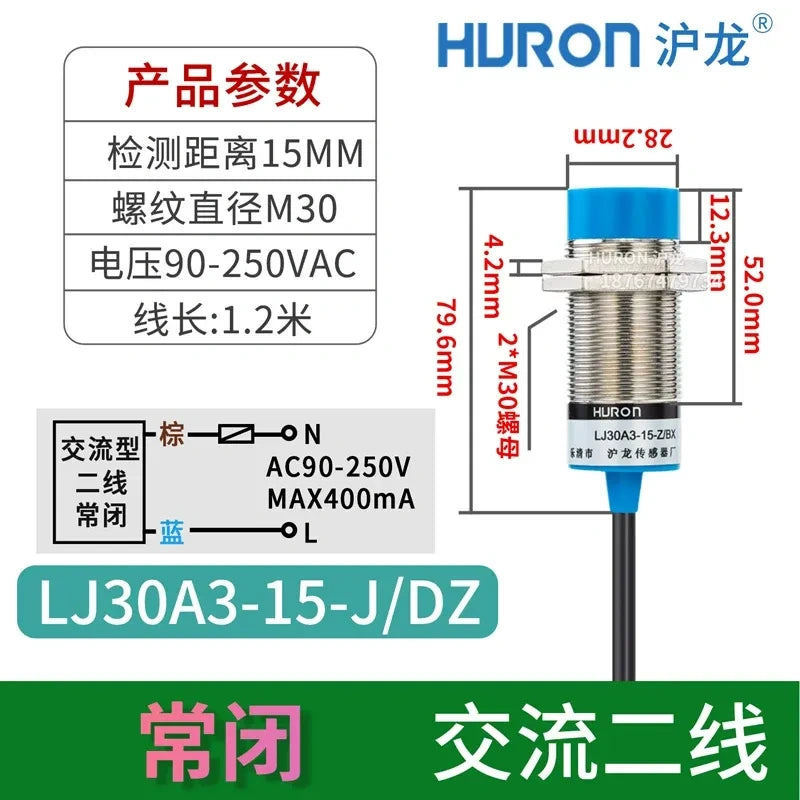

  • LJ30A3-15-J/DZ proximity sensor, M30 inductive switch with measuring distance 15mm proximity sensor, Non-flush-mount type proximity switch with cable length 1.2M, AC 2-Wire NC metal detector
  • LJ30A3-10-Z/BX proximity sensor, M30 inductive switch with measuring distance 10mm proximity sensor, flush-mount shielded type proximity switch with cable length 1.2M, DC 3-Wire NPN NO metal detector
  • LJ30A3-10-Z/AX proximity sensor, M30 inductive switch with measuring distance 10mm proximity sensor, flush-mount shielded type proximity switch with cable length 1.2M, DC 3-Wire NPN NC metal detector

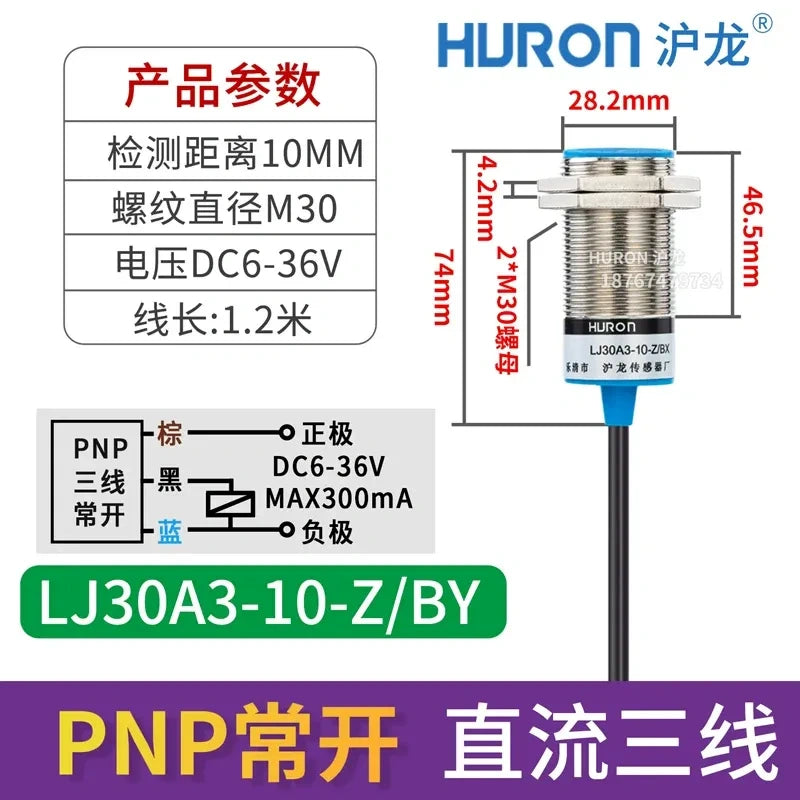

  • LJ30A3-10-Z/BY proximity sensor, M30 inductive switch with measuring distance 10mm proximity sensor, flush-mount shielded type proximity switch with cable length 1.2M, DC 3-Wire PNP NO metal detector

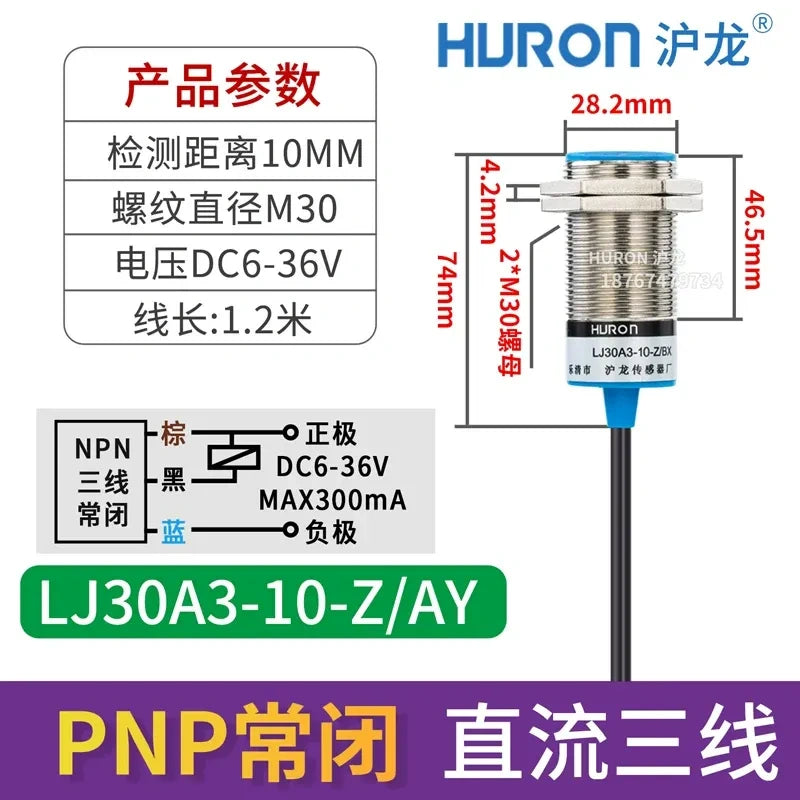

  • LJ30A3-10-Z/AY proximity sensor, M30 inductive switch with measuring distance 10mm proximity sensor, flush-mount shielded type proximity switch with cable length 1.2M, DC 3-Wire PNP NC metal detector

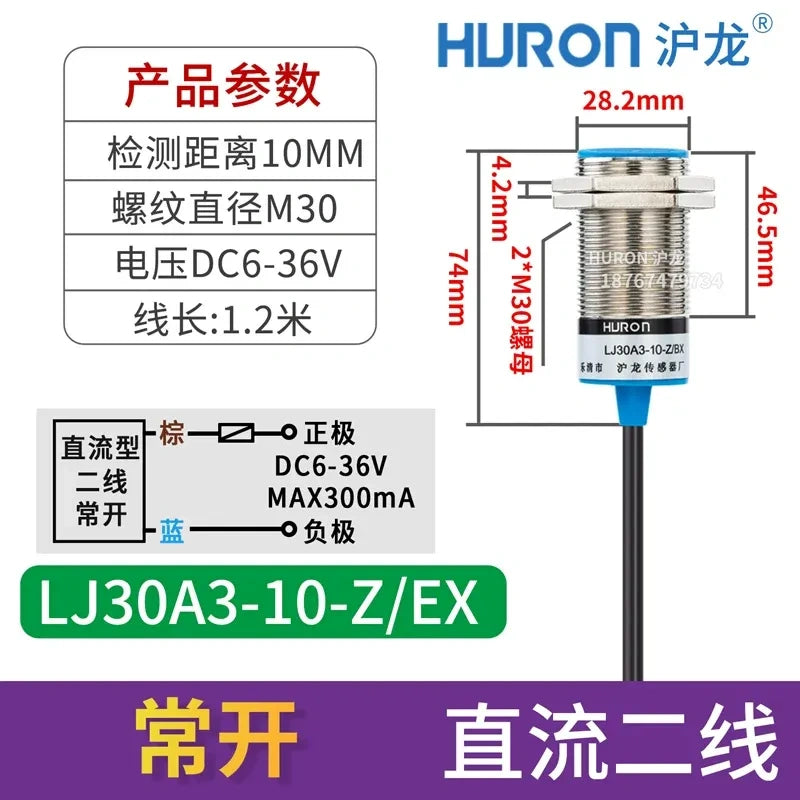

  • LJ30A3-10-Z/EX proximity sensor, M30 inductive switch with measuring distance 10mm proximity sensor, flush-mount shielded type proximity switch with cable length 1.2M, DC 2-Wire NO metal detector

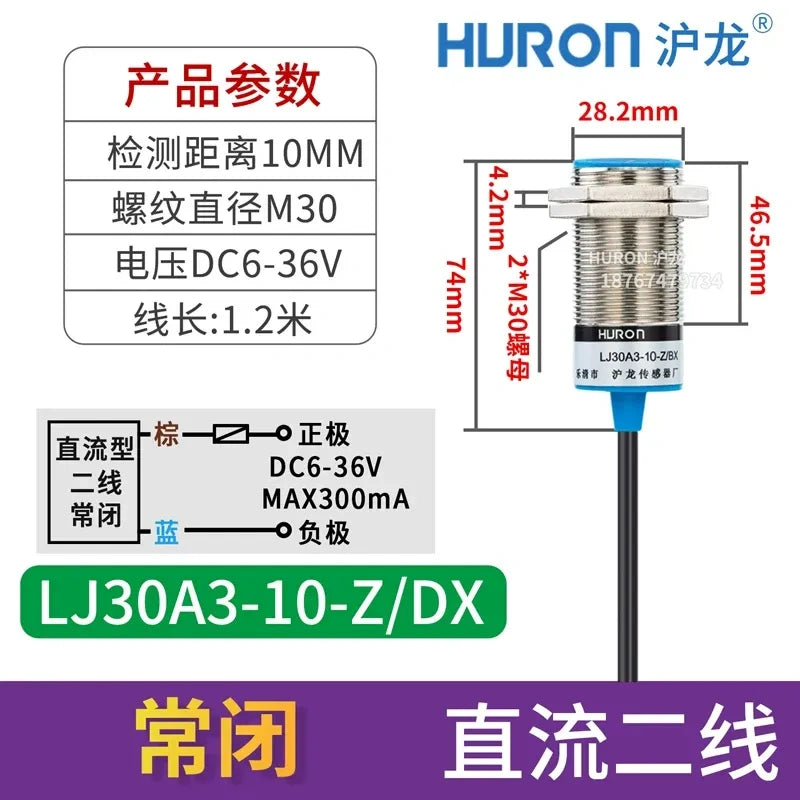

  • LJ30A3-10-Z/DX proximity sensor, M30 inductive switch with measuring distance 10mm proximity sensor, flush-mount shielded type proximity switch with cable length 1.2M, DC 2-Wire NC metal detector

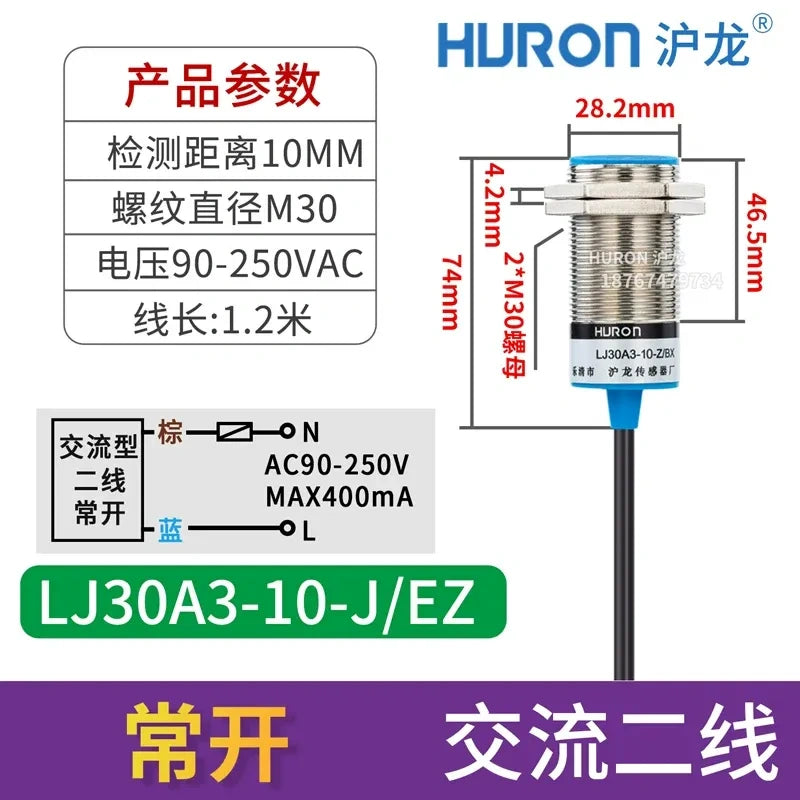

  • LJ30A3-10-J/EZ proximity sensor, M30 inductive switch with measuring distance 10mm proximity sensor, flush-mount shielded type proximity switch with cable length 1.2M, AC 2-Wire NO metal detector

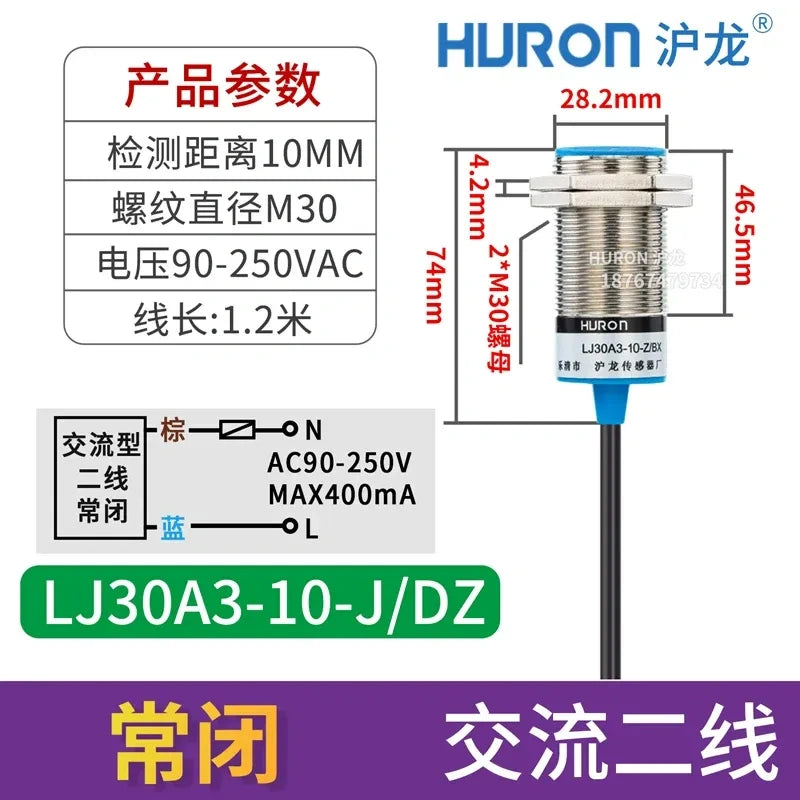

  • LJ30A3-10-J/DZ proximity sensor, M30 inductive switch with measuring distance 10mm proximity sensor, flush-mount shielded type proximity switch with cable length 1.2M, AC 2-Wire NC metal detector
  • LJ30A3 proximity sensor, M30 inductive switch, 15mm proximity sensor, 10mm proximity switch, long distance metal detector, NPN proximity switch, PNP proximity sensor, 24V limit switch, NO NC proximity switch, flush mount sensor, non-flush proximity switch, industrial automation sensor, waterproof proximity switch
  • LJ30A3 proximity sensor, M30 inductive switch, 15mm proximity sensor, 10mm proximity switch, long distance metal detector, NPN proximity switch, PNP proximity sensor, 24V limit switch, NO NC proximity switch, flush mount sensor, non-flush proximity switch, industrial automation sensor, waterproof proximity switch
  • LJ30A3 proximity sensor, M30 inductive switch, 15mm proximity sensor, 10mm proximity switch, long distance metal detector, NPN proximity switch, PNP proximity sensor, 24V limit switch, NO NC proximity switch, flush mount sensor, non-flush proximity switch, industrial automation sensor, waterproof proximity switch
1 10

electrical center b2c

LJ30A3 مستشعر تقارب استقرائي M30 12-24V NPN/PNP NO/NC

Dhs. 67.00 AED
Dhs. 67.00 AED
مبيع نفد المخزون
الشحن يُحسب عند إتمام الشراء.
رقم الموديل.
Free Shipping Above 200 AED
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي

مفتاح التقارب الاستقرائي LJ30A3 M18 للكشف عن المعادن. متوفر بمسافة استشعار 10 ملم (متساطح) / 15 ملم (غير متساطح)، مع خيارات NPN/PNP NO/NC، 2-أسلاك/3-أسلاك/4-أسلاك. 6-36 فولت تيار مستمر، حمولة 300 مللي أمبير، مصباح LED مدمج، مقاوم للماء والزيت، أداء مستقر للأتمتة الصناعية.

1. المواصفات


  • الموديل: سلسلة LJ18A3 (على سبيل المثال، LJ30A3-10-Z/BX، LJ30A3-15-Z/BX، LJ30A3-10-Z/EZ)

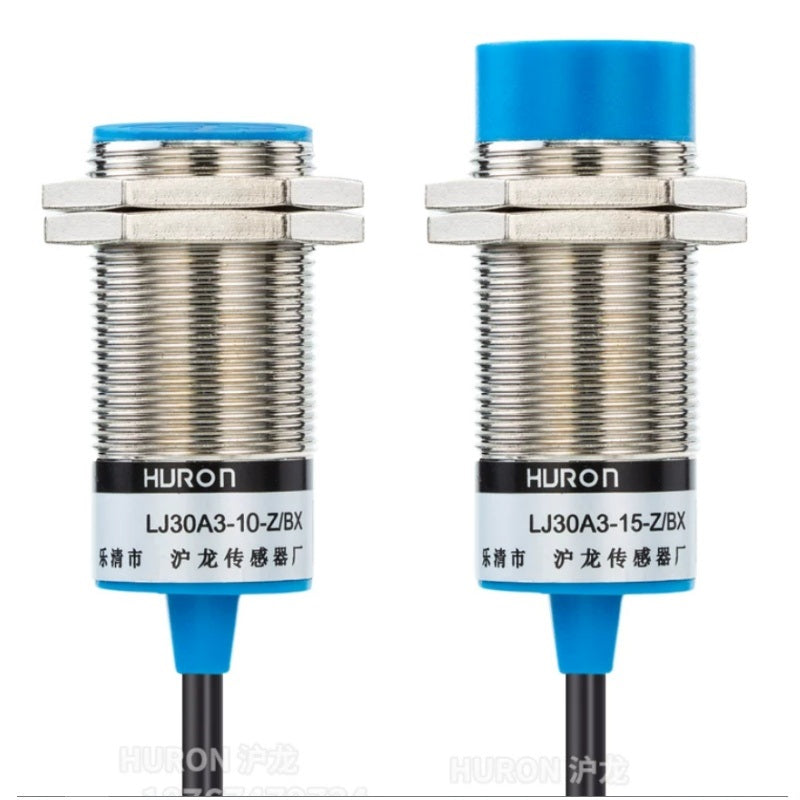

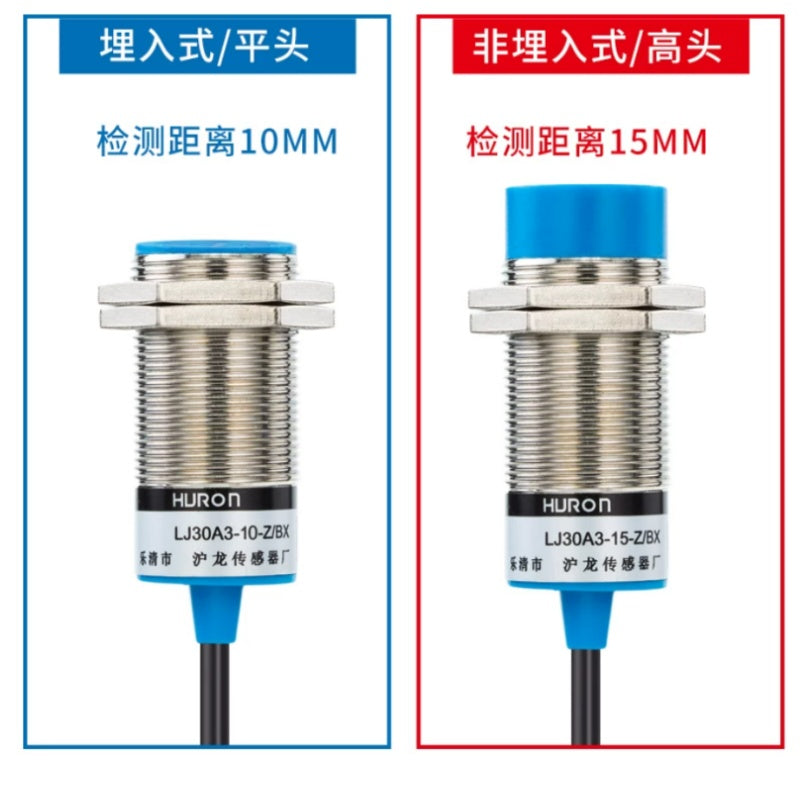

  • طريقة التركيب:
    • متساطح (رأس مسطح): نطاق استشعار 10 ملم، يمكن أن يتساطح بالكامل مع الأسطح المعدنية.
    • غير متساطح (رأس مرتفع): نطاق استشعار 15 ملم، مسافة كشف أطول.

  • أنواع المخرجات:
    • NPN/PNP: 3 أسلاك (NO/NC) أو 4 أسلاك (NO+NC) مخارج تيار مستمر.
    • تيار مستمر/متردد بسلكين: أسلاك بسيطة، متوافقة مع معظم أنظمة التحكم.


2. الميزات الرئيسية


أداء مستقر وحساس: شريحة استشعار ذكية مدمجة للاستجابة السريعة (<2 مللي ثانية) ومقاومة قوية للتداخل.

مقاوم للماء والزيت: غلاف متين من النحاس المطلي بالنيكل ورأس استشعار من ABS لبيئات صناعية قاسية
حماية من الدائرة القصيرة والقطبية العكسية: حماية الدائرة المدمجة تضمن موثوقية طويلة الأمد.

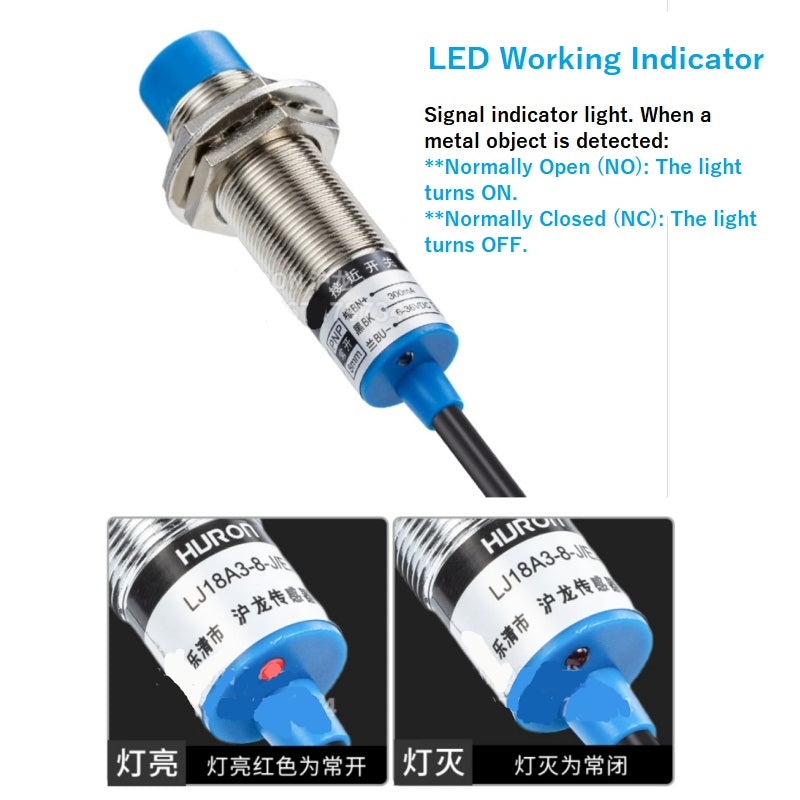

مؤشر حالة LED: ملاحظات بصرية واضحة: يضيء مصباح LED عند الكشف عن المعدن (موديلات NO)، وينطفئ عند الكشف (موديلات NC).

كابل نحاسي نقي عالي الجودة: سلك نحاسي سميك بطول 1.2 متر (طول قابل للتخصيص)، متين، مقاوم للشد، وليس من السهل كسره.

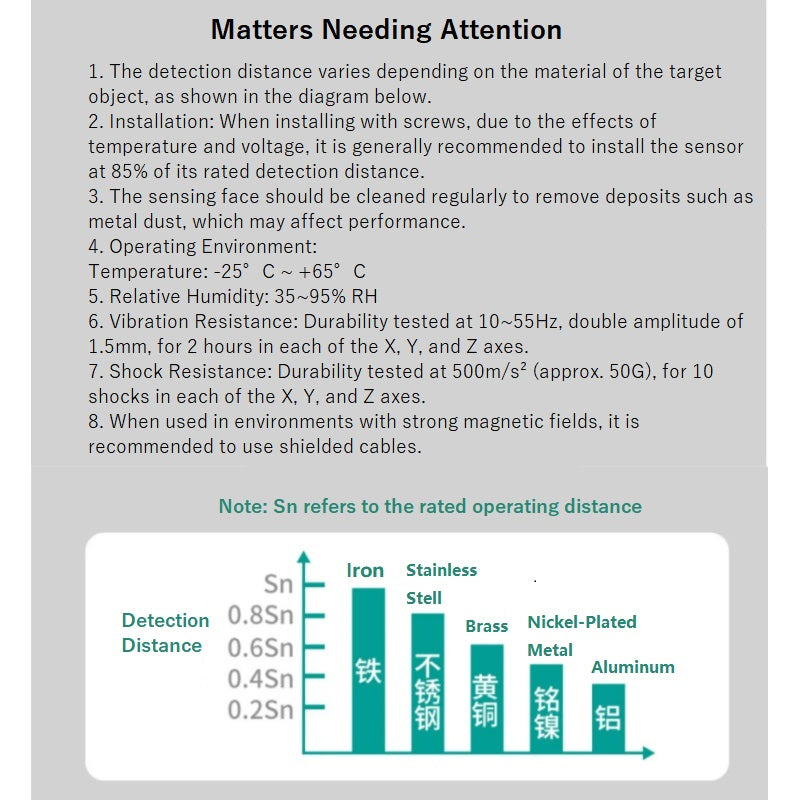

3. أداء الكشف عن المعادن


تختلف مسافة الاستشعار حسب المادة المستهدفة (بالإشارة إلى الحديد القياسي):

  • الحديد: نطاق الاستشعار المقدر بالكامل (Sn)
  • الفولاذ المقاوم للصدأ: ~0.8Sn
  • النحاس: ~0.6Sn
  • المعادن المطلية بالنيكل: ~0.5Sn
  • الألومنيوم: ~0.4Sn

مستشعر التقارب الاستقرائي LJ18A3

السمة التفاصيل
العلامة التجارية Electrical Center B2C
الموديل سلسلة LJ30A3
نوع المنتج مستشعر تقارب استقرائي
حجم الخيط M30

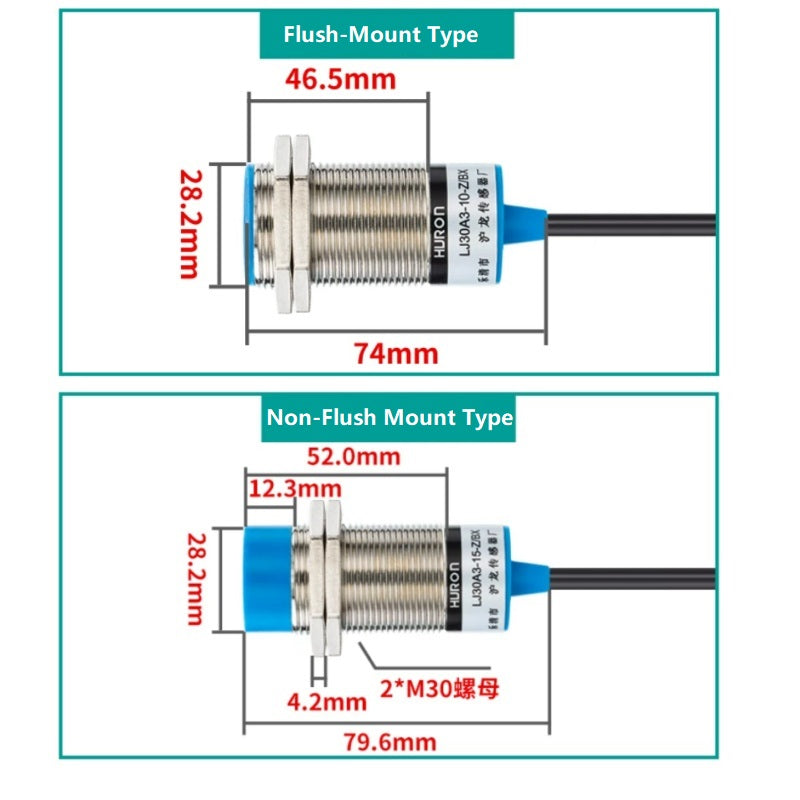

نوع التركيب تركيب متساطح / تركيب غير متساطح
مسافة الاستشعار متساطح: 5 مم ±10%

غير متساطح: 8 مم ±10%
جهد التشغيل تيار مستمر 6~36 فولت
وضع الإخراج NPN 3-أسلاك NO / NPN 3-أسلاك NC / NPN 4-أسلاك NO+NC

PNP 3-أسلاك NO / PNP 3-أسلاك NC / PNP 4-أسلاك NO+NC

تيار مستمر 2-أسلاك NO / تيار مستمر 2-أسلاك NC

تيار متردد 2-أسلاك NO / تيار متردد 2-أسلاك NC
تيار الحمل المقدر 300 مللي أمبير
وقت الاستجابة 2 مللي ثانية
مادة الغلاف نحاس مطلي بالنيكل
مادة رأس الاستشعار بلاستيك ABS
طول الكابل القياسي 1.2 متر (قابل للتخصيص)
مؤشر مدمج مصباح حالة LED
وظيفة الحماية حماية من الدائرة القصيرة، حماية من القطبية العكسية، حماية من الارتفاع المفاجئ، مقاوم للماء، مقاوم للزيت، مضاد للتداخل
درجة حرارة التشغيل -25 ~ +70
التطبيق الأتمتة الصناعية، معدات النقل، أدوات الآلات، آلات تشغيل المعادن، نظام التحكم PLC


مخطط موديلات مفاتيح التقارب الاستقرائية سلسلة LJ30

نوع الإخراج تركيب متساطح (مدمج) تركيب غير متساطح (غير مدمج)

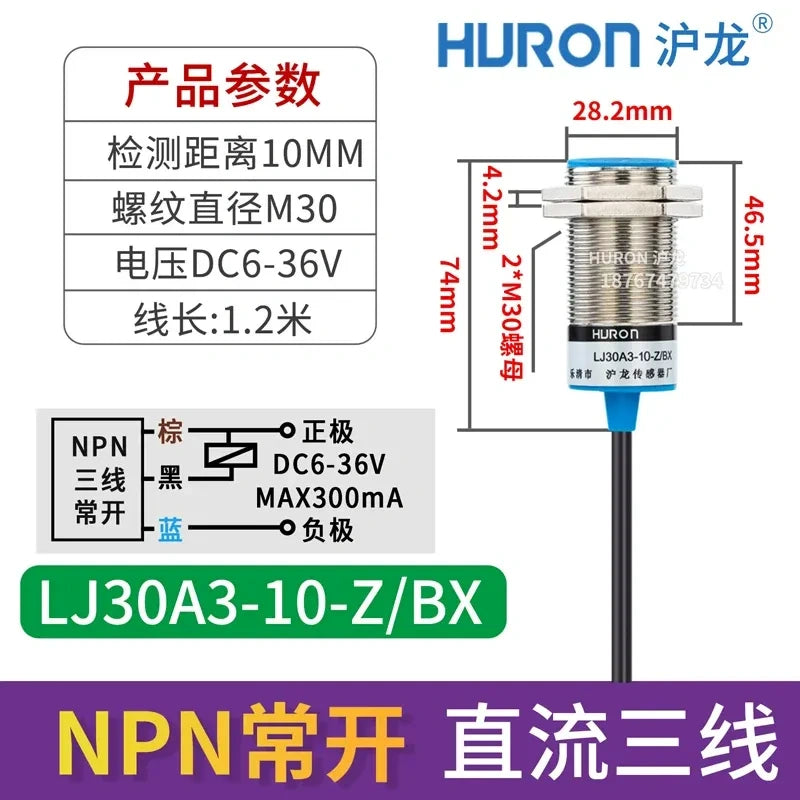

NPN تيار مستمر NO (مفتوح عادة) LJ30A3-15-Z/BX LJ30A3-10-Z/BX
NC (مغلق عادة) LJ30A3-15-Z/AX LJ30A3-10-Z/AX
NO + NC LJ30A3-15-Z/CX LJ30A3-10-Z/CX
PNP تيار مستمر NO (مفتوح عادة) LJ30A3-15-Z/BY LJ30A3-10-Z/BY
NC (مغلق عادة) LJ30A3-15-Z/AY LJ30A3-10-Z/AY
NO + NC LJ30A3-15-Z/CY LJ30A3-10-Z/CY
تيار مستمر 2 أسلاك NO (مفتوح عادة) LJ30A3-15-Z/EX LJ30A3-10-Z/EX
NC (مغلق عادة) LJ30A3-15-Z/DX LJ30A3-10-Z/DX
تيار متردد 2 أسلاك NO (مفتوح عادة) LJ30A3-15-J/EZ LJ30A3-10-J/EZ
NC (مغلق عادة) LJ30A3-15-J/DZ LJ30A3-10-J/DZ
تيار متردد 3 أسلاك NO + NC LJ30A3-15-J/EDZ LJ30A3-10-J/EDZ
مسافة الاستشعار 15 مم ±10% 10 مم ±10%

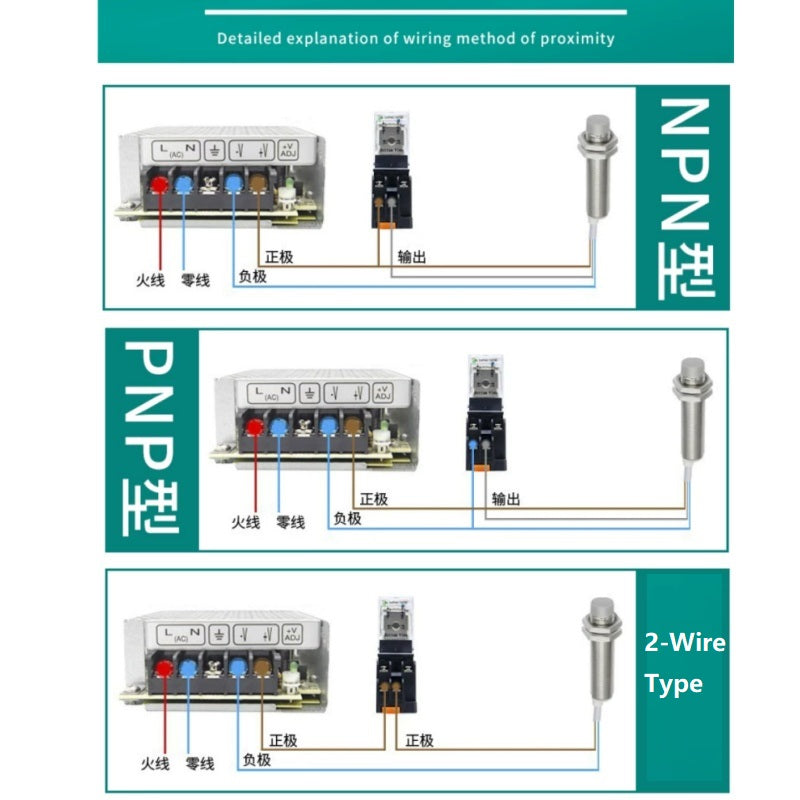

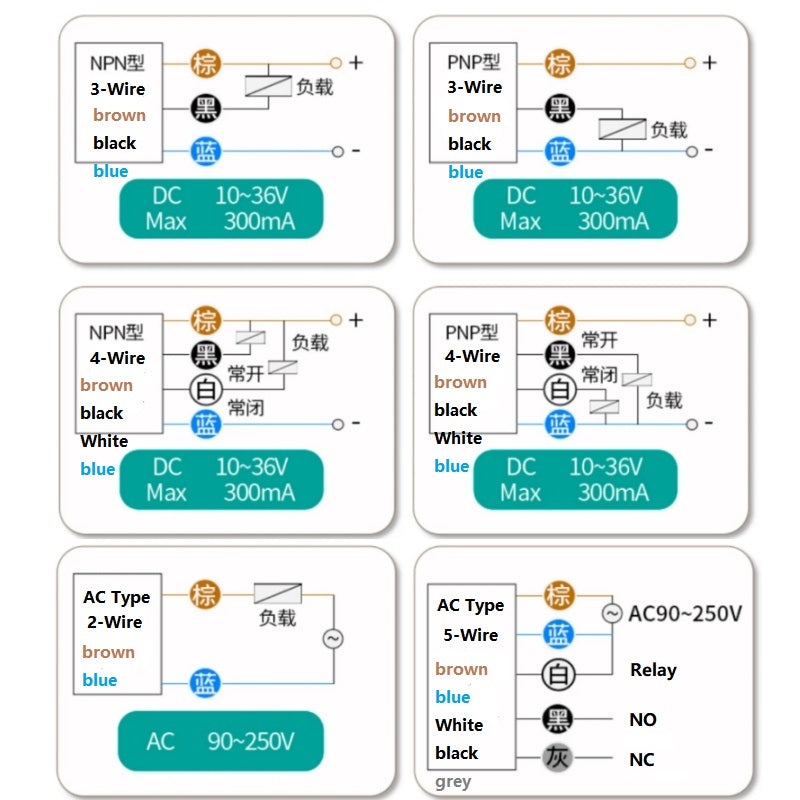

شرح مفهوم NPN مقابل PNP (مفاتيح التقارب الاستقرائية)

شرح مفهوم NPN مقابل PNP


(لمفاتيح التقارب الاستقرائية)

  1. NPN: جهد موجب مشترك، يخرج جهدًا سالبًا (إشارة منخفضة المستوى).

    PNP: جهد سالب مشترك، يخرج جهدًا موجبًا (إشارة عالية المستوى).

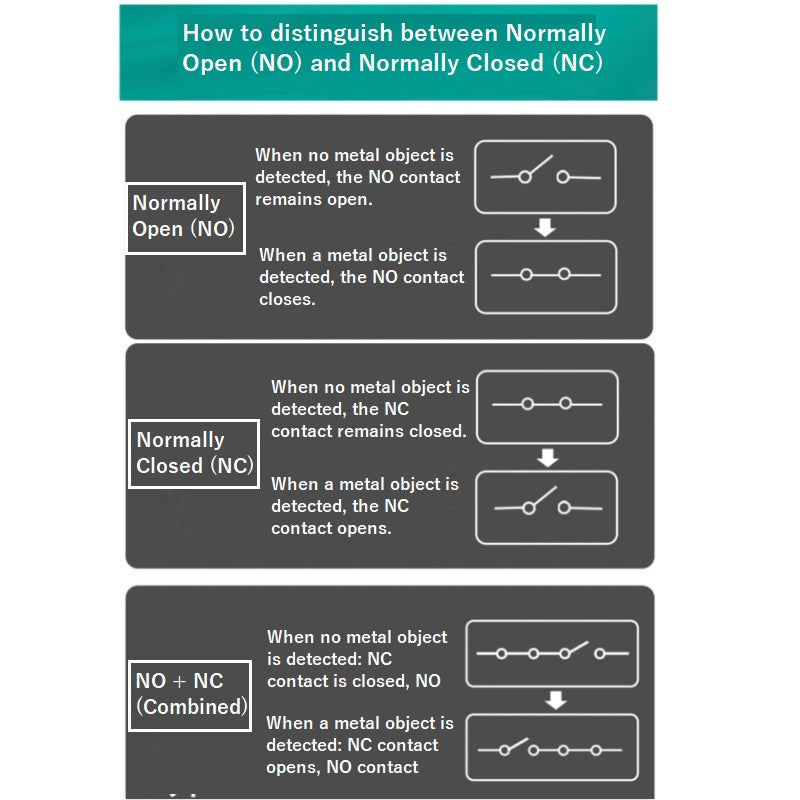

  2. NPN NO (مفتوح عادة): حالة مفتوحة عادة عندما يكون خاملاً. عند اكتشاف كائن، يخرج السلك الأسود إشارة جهد سالب.

  3. NPN NC (مغلق عادة): يخرج السلك الأسود إشارة جهد في الحالة العادية. عند اكتشاف كائن، يتم فصل إشارة الإخراج.

  4. PNP NO (مفتوح عادة): حالة مفتوحة عادة عندما يكون خاملاً. عند اكتشاف كائن، يخرج السلك الأسود إشارة جهد موجب.

  5. PNP NC (مغلق عادة): يخرج السلك الأسود إشارة جهد موجب في الحالة العادية. عند اكتشاف كائن، يتم فصل إشارة الإخراج.

ملخص سريع

النوع مشترك الأسلاك إشارة الإخراج سلوك NO سلوك NC
NPN V+ (موجب) منخفض / سالب خامل: مفتوح، لا توجد إشارة

مكتشف: يخرج سالب		 خامل: مغلق، يخرج إشارة

مكتشف: يتوقف عن الإخراج
PNP 0 فولت / GND (سالب) مرتفع / موجب خامل: مفتوح، لا توجد إشارة

مكتشف: يخرج موجب		 خامل: مغلق، يخرج إشارة

مكتشف: يتوقف عن الإخراج
