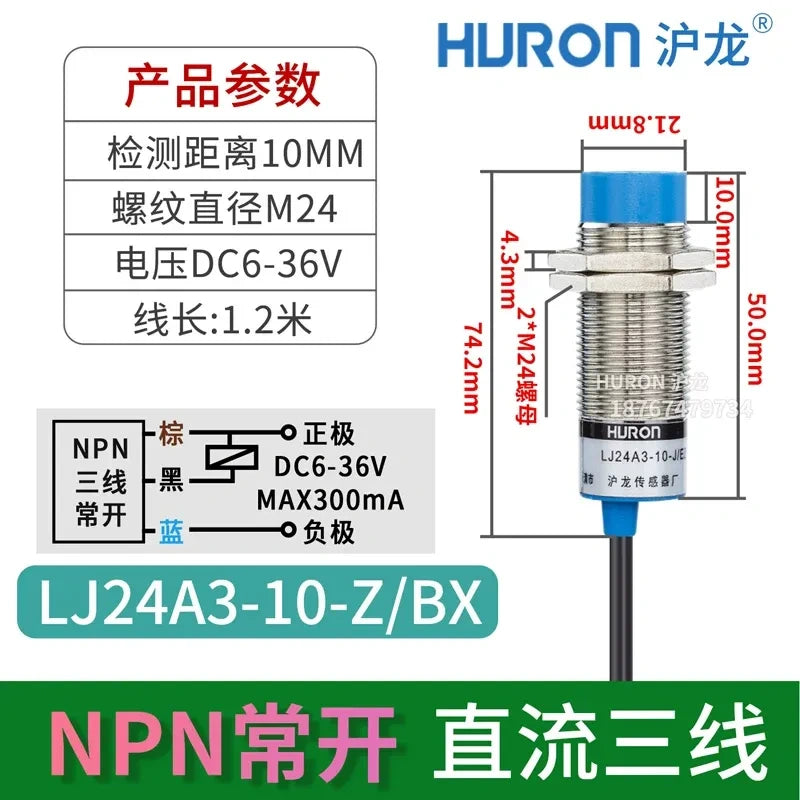

• LJ24A3-10-Z/BX proximity sensor, M24 inductive switch with measuring distance 10mm, high head flush mount type proximity sensor with wire length 1.2M, DC 3-Wire NPN NO proximity sensor,
  • LJ24A3 proximity sensor, M24 inductive switch, 10mm proximity sensor, 8mm proximity switch, long distance metal detector, NPN proximity switch, PNP proximity sensor, 24V limit switch, NO NC proximity switch, flush mount sensor, non-flush proximity switch, industrial automation sensor, waterproof proximity switch, HURON proximity sensor
  • LJ24A3 proximity sensor, M24 inductive switch, 10mm proximity sensor, 8mm proximity switch, long distance metal detector, NPN proximity switch, PNP proximity sensor, 24V limit switch, NO NC proximity switch, flush mount sensor, non-flush proximity switch, industrial automation sensor, waterproof proximity switch, HURON proximity sensor
  • LJ24A3 proximity sensor, M24 inductive switch, 10mm proximity sensor, 8mm proximity switch, long distance metal detector, NPN proximity switch, PNP proximity sensor, 24V limit switch, NO NC proximity switch, flush mount sensor, non-flush proximity switch, industrial automation sensor, waterproof proximity switch, HURON proximity sensor

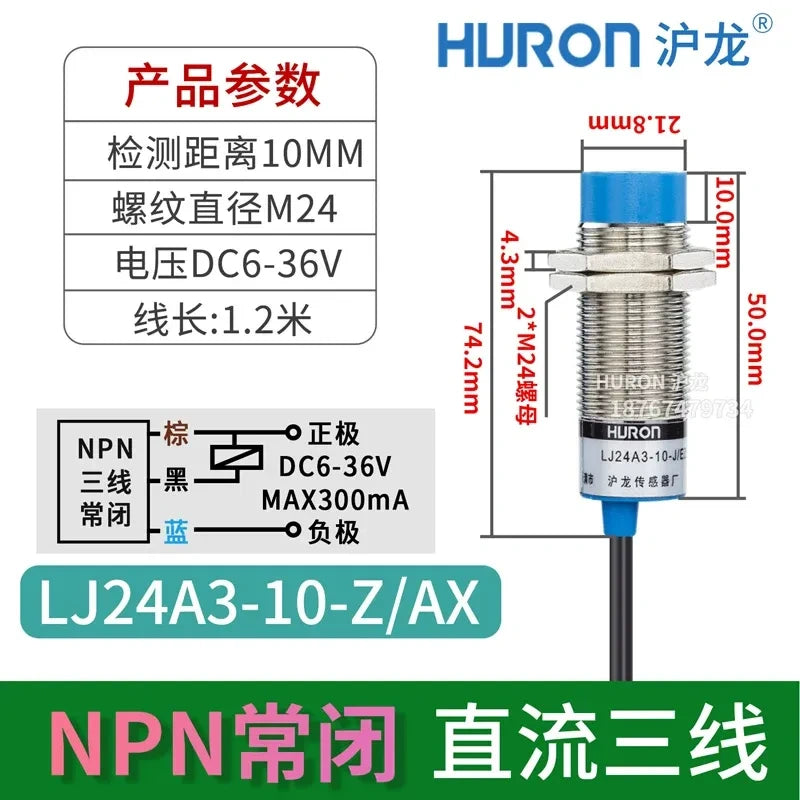

  • LJ24A3-10-Z/AX proximity sensor, M24 inductive switch with measuring distance 10mm, high head flush mount type proximity sensor with wire length 1.2M, DC 3-Wire NPN NC proximity sensor,

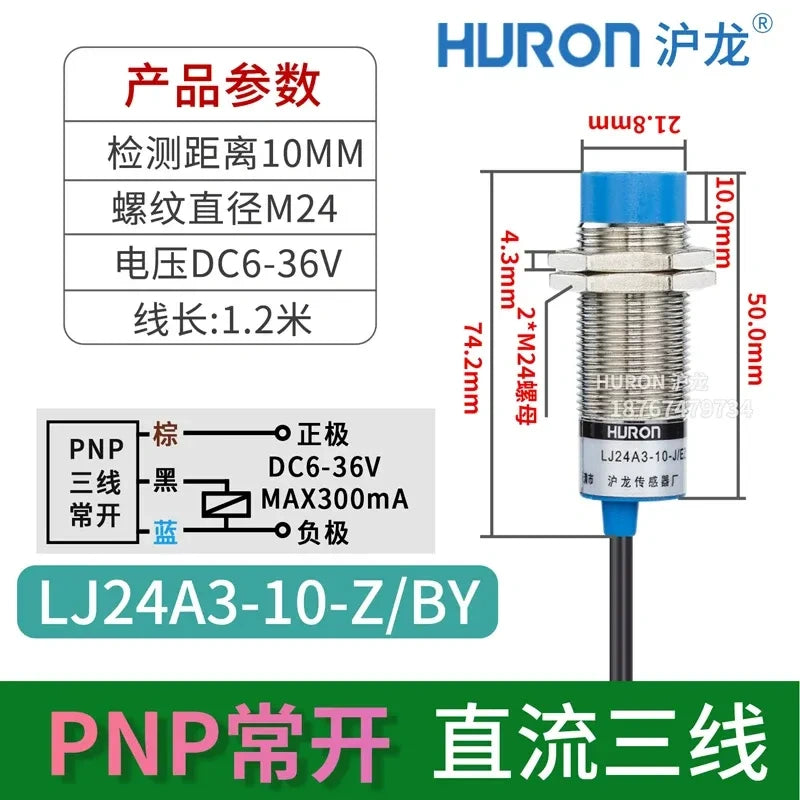

  • LJ24A3-10-Z/BY proximity sensor, M24 inductive switch with measuring distance 10mm, high head flush mount type proximity sensor with wire length 1.2M, DC 3-Wire PNP NO proximity sensor,

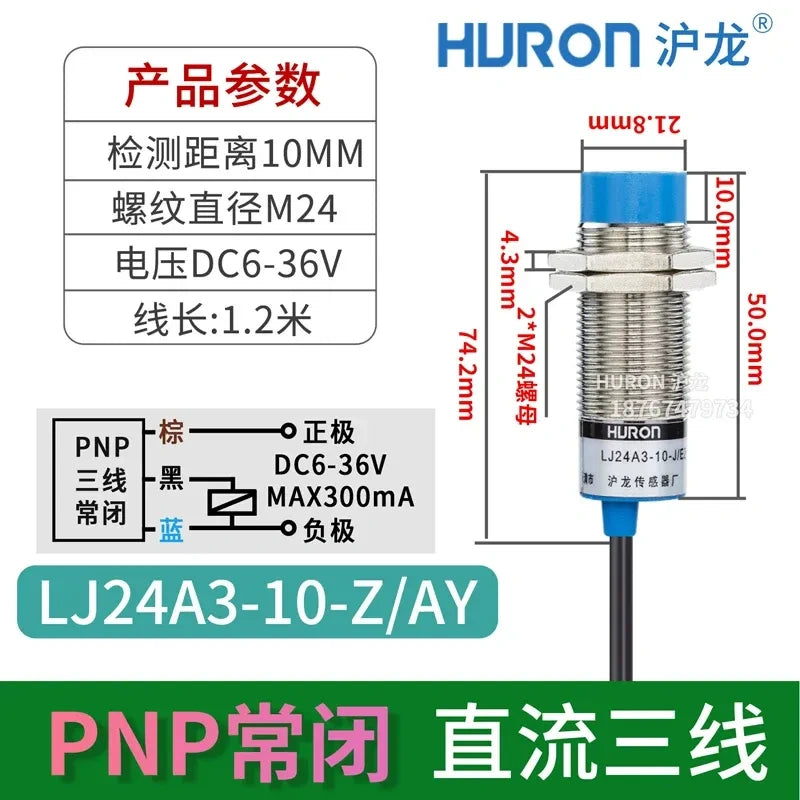

  • LJ24A3-10-Z/AY proximity sensor, M24 inductive switch with measuring distance 10mm, high head flush mount type proximity sensor with wire length 1.2M, DC 3-Wire PNP NC proximity sensor,
  • LJ24A3-10-Z/EX proximity sensor, M24 inductive switch with measuring distance 10mm, high head flush mount type proximity sensor with wire length 1.2M, DC 2-Wire NO proximity sensor,
  • LJ24A3-10-Z/DX proximity sensor, M24 inductive switch with measuring distance 10mm, high head flush mount type proximity sensor with wire length 1.2M, DC 2-Wire NC proximity sensor,
  • LJ24A3-10-J/EZ proximity sensor, M24 inductive switch with measuring distance 10mm, high head flush mount type proximity sensor with wire length 1.2M, AC 2-Wire NO proximity sensor,

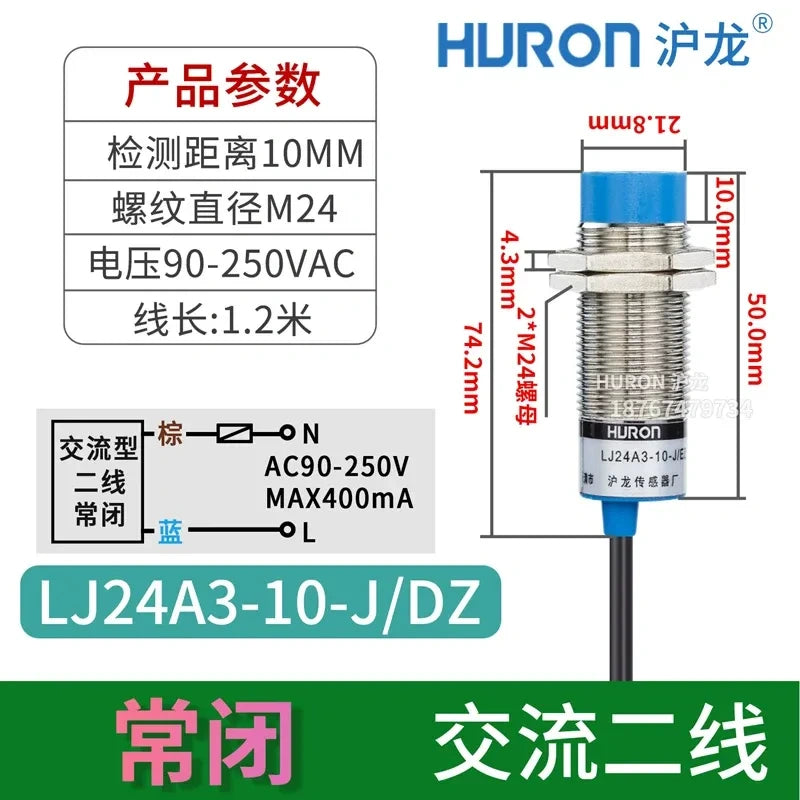

  • LJ24A3-10-J/DZ proximity sensor, M24 inductive switch with measuring distance 10mm, high head flush mount type proximity sensor with wire length 1.2M, AC 2-Wire NC proximity sensor,

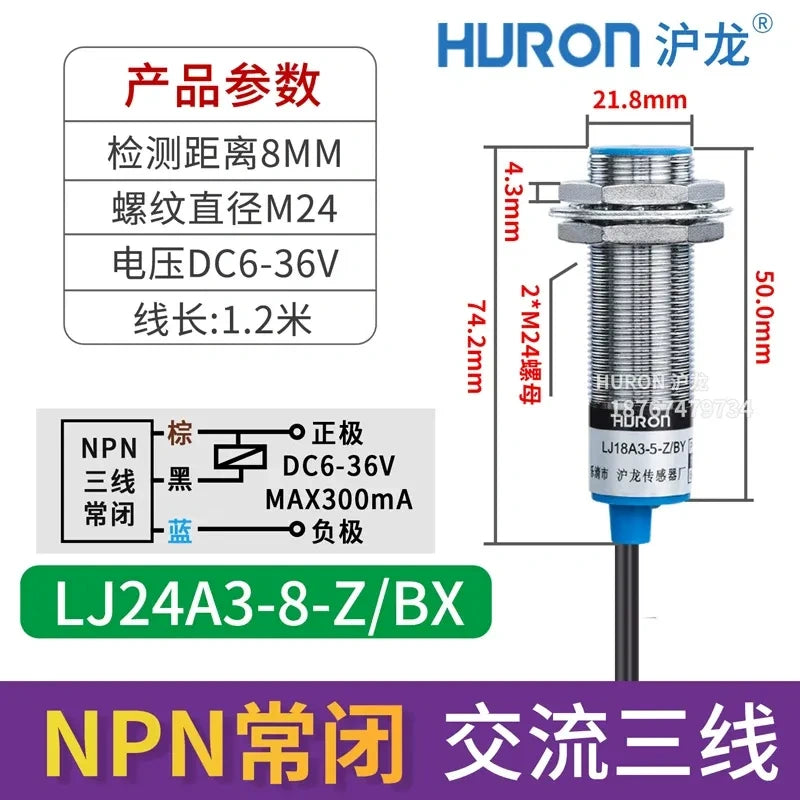

  • LJ24A3-8-Z/BX proximity sensor, M24 inductive switch with measuring distance 8mm, flat head flush mount type proximity sensor with wire length 1.2M, DC 3-Wire NPN NC proximity sensor,

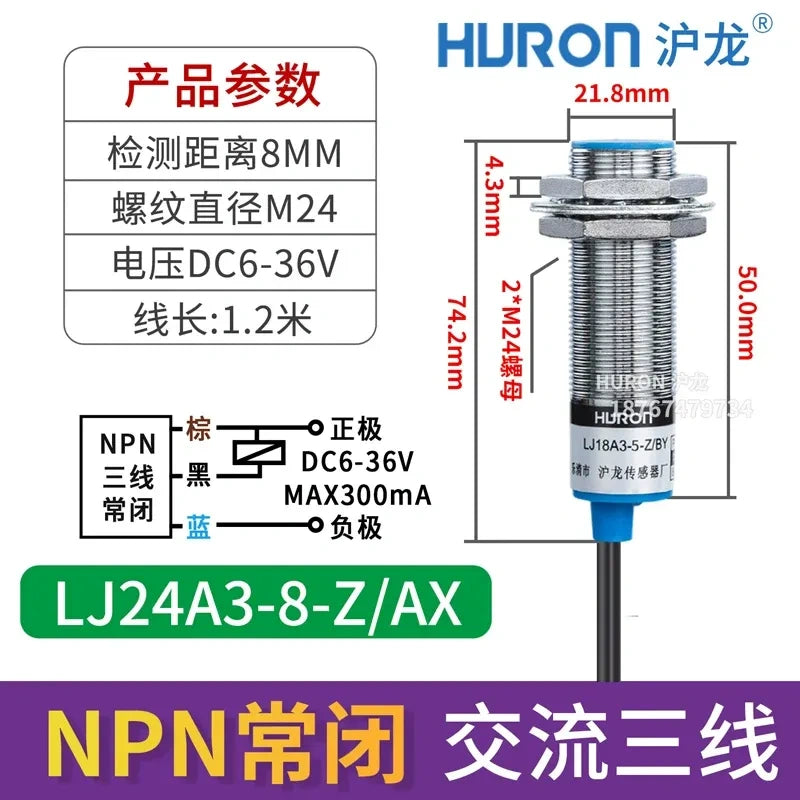

  • LJ24A3-8-Z/AX proximity sensor, M24 inductive switch with measuring distance 8mm, flat head flush mount type proximity sensor with wire length 1.2M, DC 3-Wire NPN NC proximity sensor,

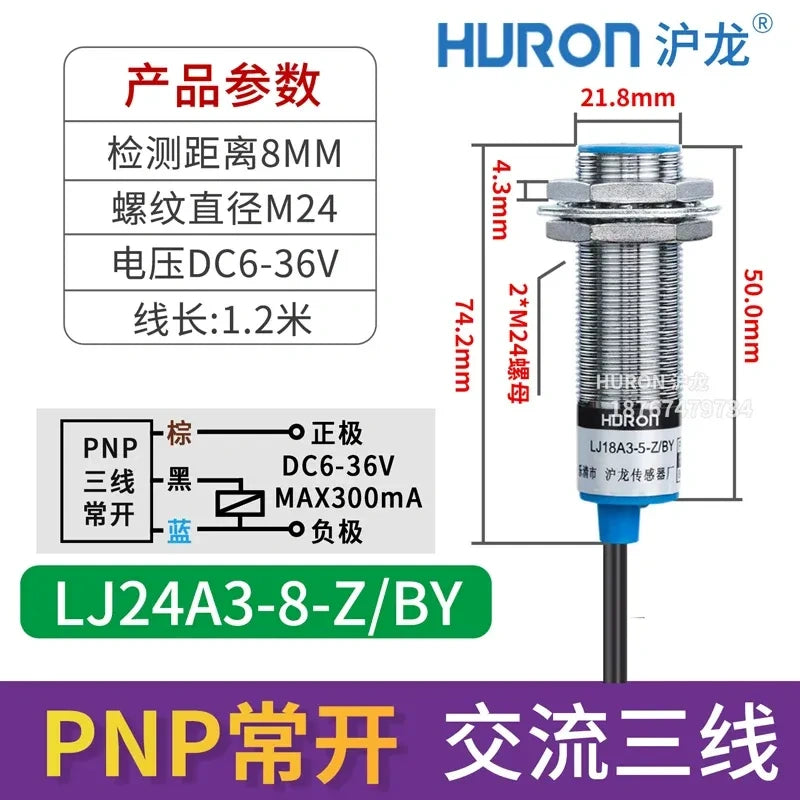

  • LJ24A3-8-Z/BY proximity sensor, M24 inductive switch with measuring distance 8mm, flat head flush mount type proximity sensor with wire length 1.2M, DC 3-Wire PNP NO proximity sensor,
  • LJ24A3-8-ZAY proximity sensor, M24 inductive switch with measuring distance 8mm, flat head flush mount type proximity sensor with wire length 1.2M, DC 3-Wire PNP NC proximity sensor,

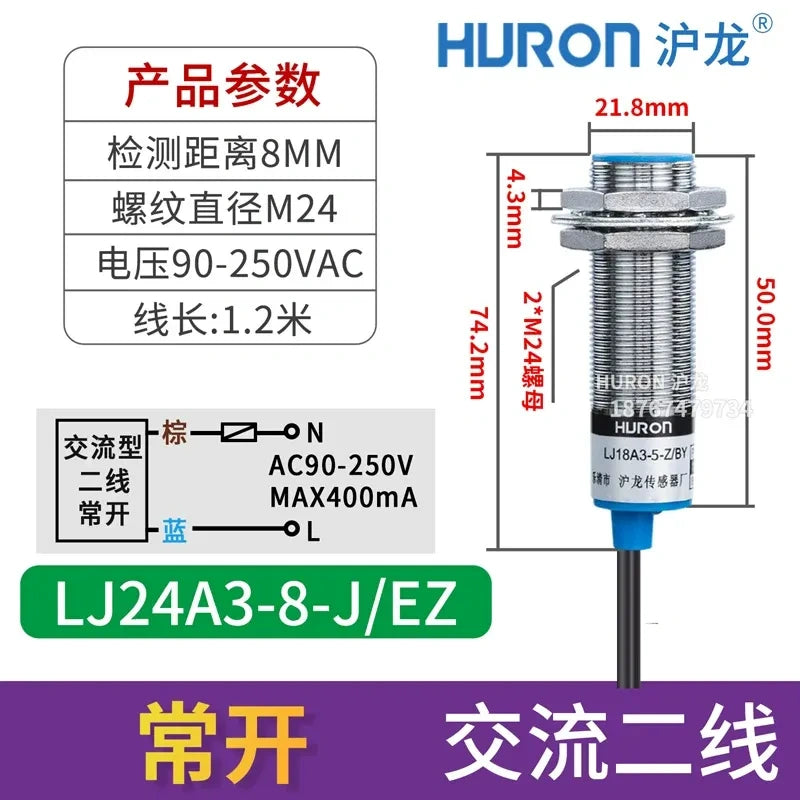

  • LJ24A3-8-J/EZ proximity sensor, M24 inductive switch with measuring distance 8mm, flat head flush mount type proximity sensor with wire length 1.2M, AC 2-Wire NO proximity sensor,

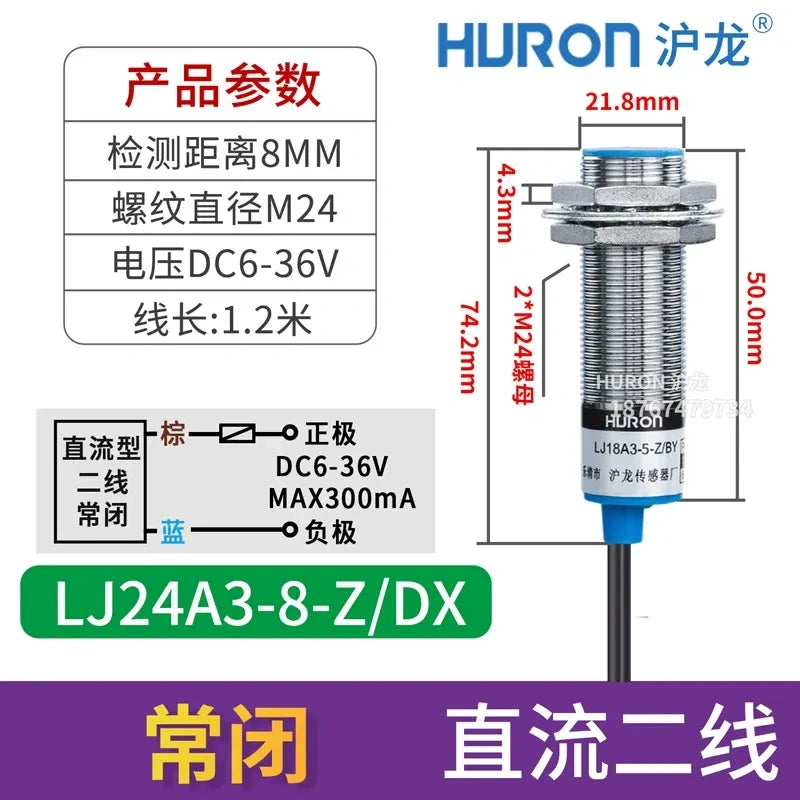

  • LJ24A3-8-Z/DX proximity sensor, M24 inductive switch with measuring distance 8mm, flat head flush mount type proximity sensor with wire length 1.2M, DC 2-Wire NC proximity sensor,
  • LJ24A3 proximity sensor, M24 inductive switch with measuring distance 8mm, flat head flush mount type proximity sensor with wire length 1.2M, AC 2-Wire NC proximity sensor,
  • LJ24A3 proximity sensor, M24 inductive switch, 10mm proximity sensor, 8mm proximity switch, long distance metal detector, NPN proximity switch, PNP proximity sensor, 24V limit switch, NO NC proximity switch, flush mount sensor, non-flush proximity switch, industrial automation sensor, waterproof proximity switch, HURON proximity sensor
  • LJ24A3 proximity sensor, M24 inductive switch, 10mm proximity sensor, 8mm proximity switch, long distance metal detector, NPN proximity switch, PNP proximity sensor, 24V limit switch, NO NC proximity switch, flush mount sensor, non-flush proximity switch, industrial automation sensor, waterproof proximity switch, HURON proximity sensor

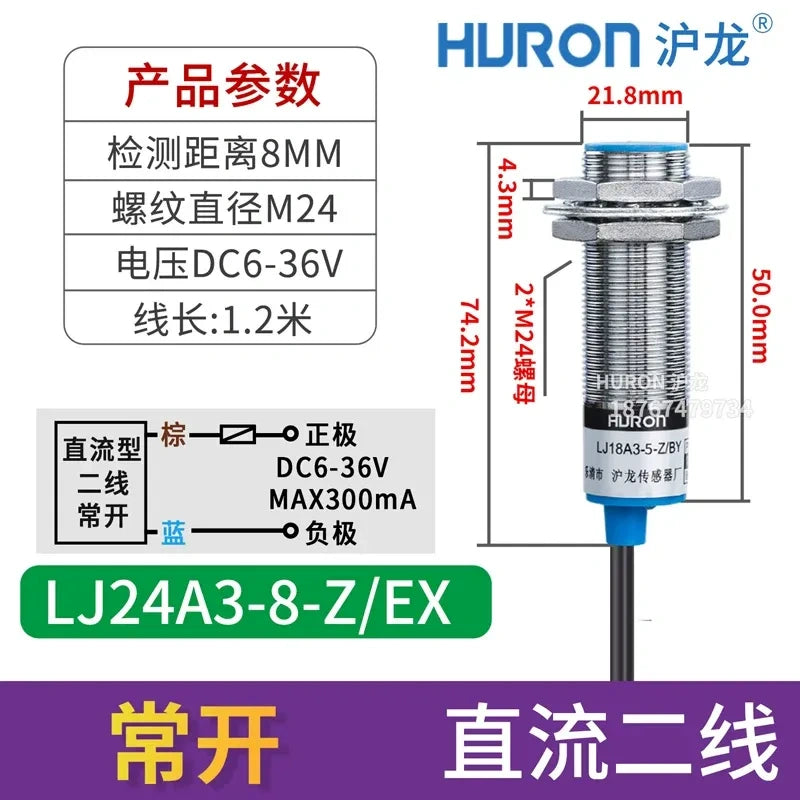

  • LJ24A3-8-Z/EX proximity sensor, M24 inductive switch with measuring distance 8mm, flat head flush mount type proximity sensor with wire length 1.2M, DC 2-Wire NO proximity sensor,
1 7

electrical center b2c

مستشعر التقارب الاستقرائي LJ24A3 M24 12-24V NPN/PNP مفتوح عادي/مغلق عادي

Dhs. 68.00 AED
Dhs. 68.00 AED
مبيع نفد المخزون
الشحن يُحسب عند إتمام الشراء.
رقم الموديل
Free Shipping Above 200 AED
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي

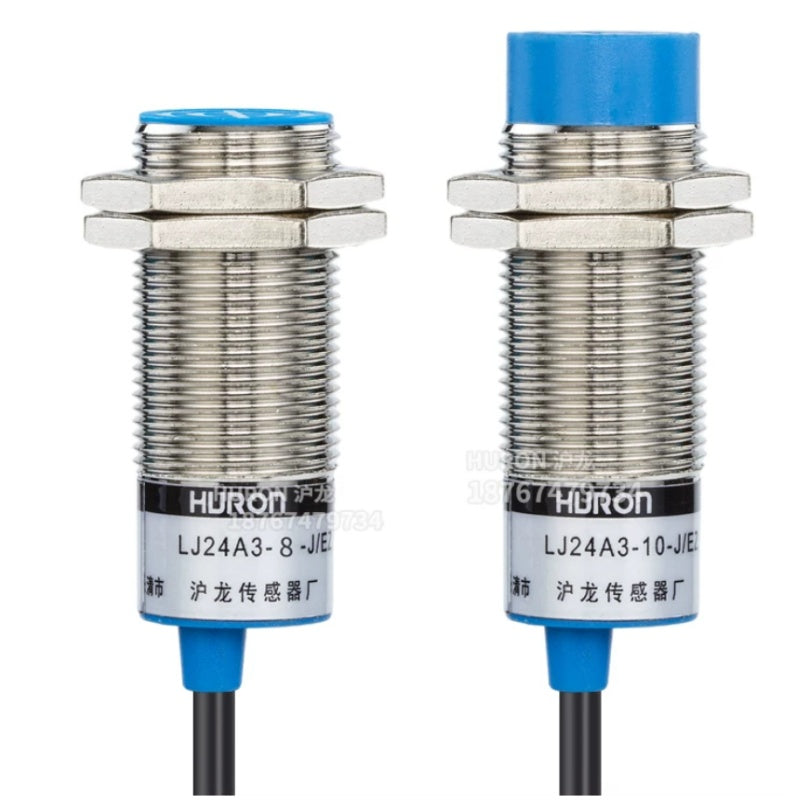

مفتاح التقارب الاستقرائي LJ24A3 سلسلة M18 للكشف عن المعادن. متوفر بمسافة استشعار 8 مم (مدمج) / 10 مم (غير مدمج)، مع خيارات NPN/PNP NO/NC، سلكين/3 أسلاك/4 أسلاك. 6-36 فولت تيار مستمر، حمولة 300 مللي أمبير، مصباح LED مدمج، مقاوم للماء والزيت، أداء مستقر للأتمتة الصناعية.

1. المواصفات


  • النموذج: سلسلة LJ18A3 (على سبيل المثال، LJ24A3-8-Z/BX، LJ24A3-10-Z/BX، LJ24A3-8-Z/EZ)

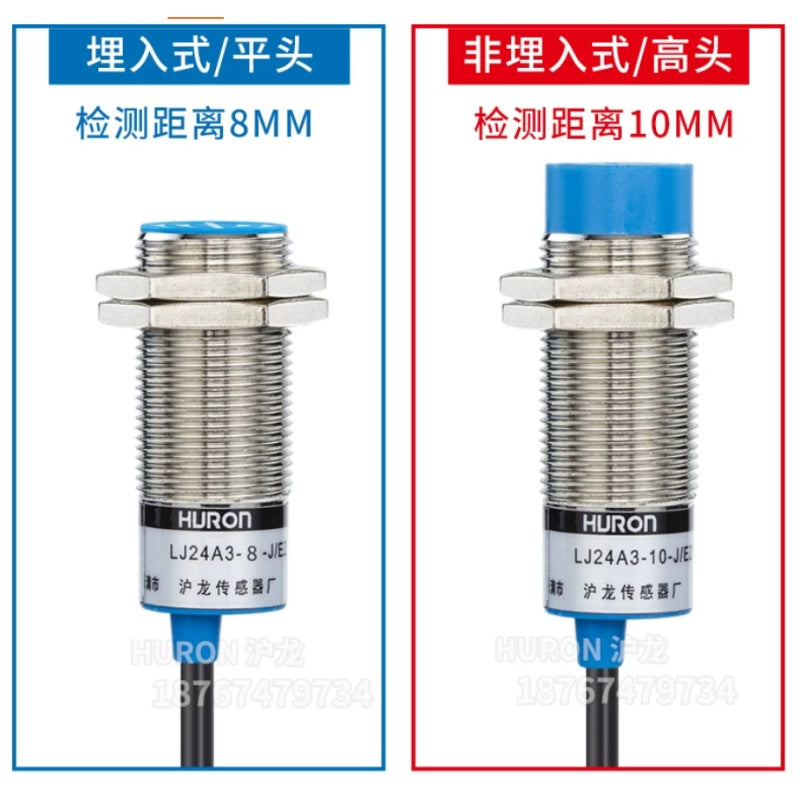

  • نمط التركيب:
    • مدمج (رأس مسطح): نطاق استشعار 8 مم، يمكن تضمينه بالكامل في الأسطح المعدنية.
    • غير مدمج (رأس مرتفع): نطاق استشعار 10 مم، مسافة كشف أطول.

  • أنواع الإخراج:
    • NPN/PNP: 3 أسلاك (NO/NC) أو 4 أسلاك (NO+NC) مخارج تيار مستمر.
    • تيار مستمر/متردد بسلكين: أسلاك بسيطة، متوافقة مع معظم أنظمة التحكم.


2. الميزات الرئيسية


??? أداء مستقر وحساس: شريحة استشعار ذكية مدمجة للاستجابة السريعة (<2 مللي ثانية) ومقاومة قوية للتداخل.

??? مقاوم للماء والزيت: غلاف متين من النحاس المطلي بالنيكل ورأس استشعار من مادة ABS للبيئات الصناعية القاسية.

??? حماية من الدائرة القصيرة والقطبية العكسية: حماية دائرة مدمجة تضمن موثوقية طويلة الأمد.

??? مؤشر حالة LED: إشارة مرئية واضحة: يضيء مؤشر LED عند الكشف عن المعدن (نماذج NO)، وينطفئ عند الكشف (نماذج NC).

??? كابل نحاسي نقي عالي الجودة: سلك نحاسي سميك بطول 1.2 متر (طول قابل للتخصيص)، متين، مقاوم للشد، وليس من السهل كسره.

3. أداء الكشف عن المعادن


تختلف مسافة الاستشعار باختلاف مادة الهدف (بالنسبة للحديد القياسي):

  • الحديد: نطاق الاستشعار المقدر بالكامل (Sn)
  • الفولاذ المقاوم للصدأ: ~0.8Sn
  • النحاس: ~0.6Sn
  • المعدن المطلي بالنيكل: ~0.5Sn
  • الألومنيوم: ~0.4Sn

مستشعر التقارب الاستقرائي LJ18A3

الخاصية التفاصيل
العلامة التجارية المركز الكهربائي B2C
الموديل سلسلة LJ24A3
نوع المنتج مستشعر تقارب استقرائي
حجم الخيط M24

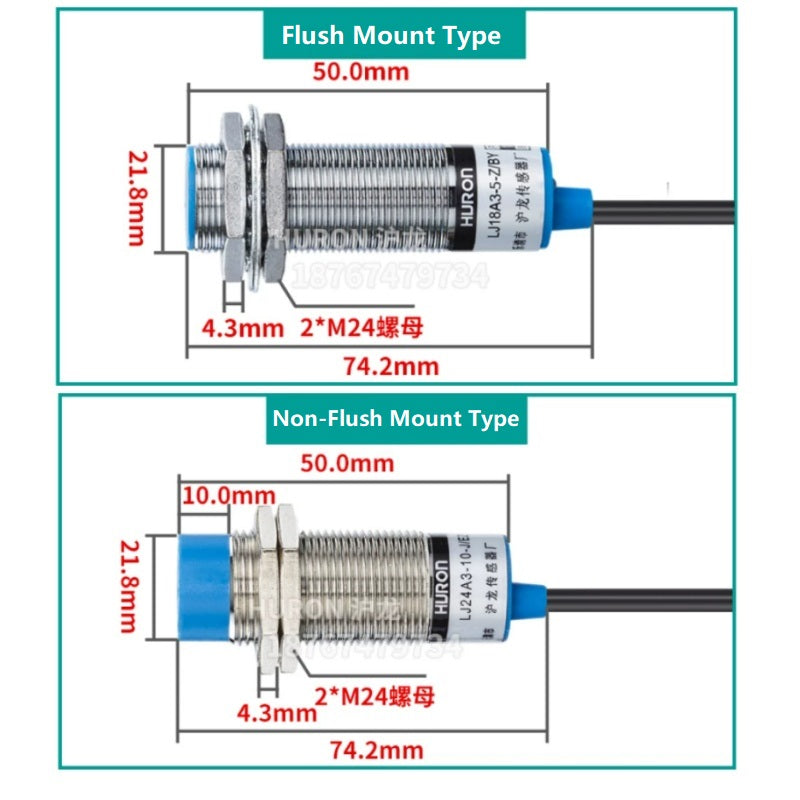

نوع التركيب تركيب مدمج / تركيب غير مدمج
مسافة الاستشعار مدمج: 5 مم ±10%

غير مدمج: 8 مم ±10%
جهد التشغيل تيار مستمر 6~36 فولت
وضع الإخراج 3 أسلاك NPN NO / 3 أسلاك NPN NC / 4 أسلاك NPN NO+NC

3 أسلاك PNP NO / 3 أسلاك PNP NC / 4 أسلاك PNP NO+NC

سلكين تيار مستمر NO / سلكين تيار مستمر NC

سلكين تيار متردد NO / سلكين تيار متردد NC
تيار الحمولة المقدر ≤ 300 مللي أمبير
وقت الاستجابة ≤ 2 مللي ثانية
مادة الغلاف نحاس مطلي بالنيكل
مادة رأس الاستشعار بلاستيك ABS
طول الكابل القياسي 1.2 متر (قابل للتخصيص)
مؤشر مدمج مصباح حالة LED
وظيفة الحماية حماية من الدائرة القصيرة، حماية من القطبية العكسية، حماية من الاندفاع، مقاوم للماء، مقاوم للزيت، مضاد للتداخل
درجة حرارة التشغيل -25 درجة مئوية ~ +70 درجة مئوية
التطبيق الأتمتة الصناعية، معدات النقل، أدوات الآلة، آلات تشغيل المعادن، نظام التحكم PLC

??

مخطط نماذج مفاتيح التقارب الاستقرائية من سلسلة LJ24

نوع الإخراج تركيب متدفق (مدمج) تركيب غير متدفق (غير مدمج)
نوع NPN DC NO (مفتوح عادةً) LJ24A3-8-Z/BX LJ24A3-10-Z/BX
NC (مغلق عادةً) LJ24A3-8-Z/AX LJ24A3-10-Z/AX
NO + NC LJ24A3-8-Z/CX LJ24A3-10-Z/CX
نوع PNP DC NO (مفتوح عادةً) LJ24A3-8-Z/BY LJ24A3-10-Z/BY

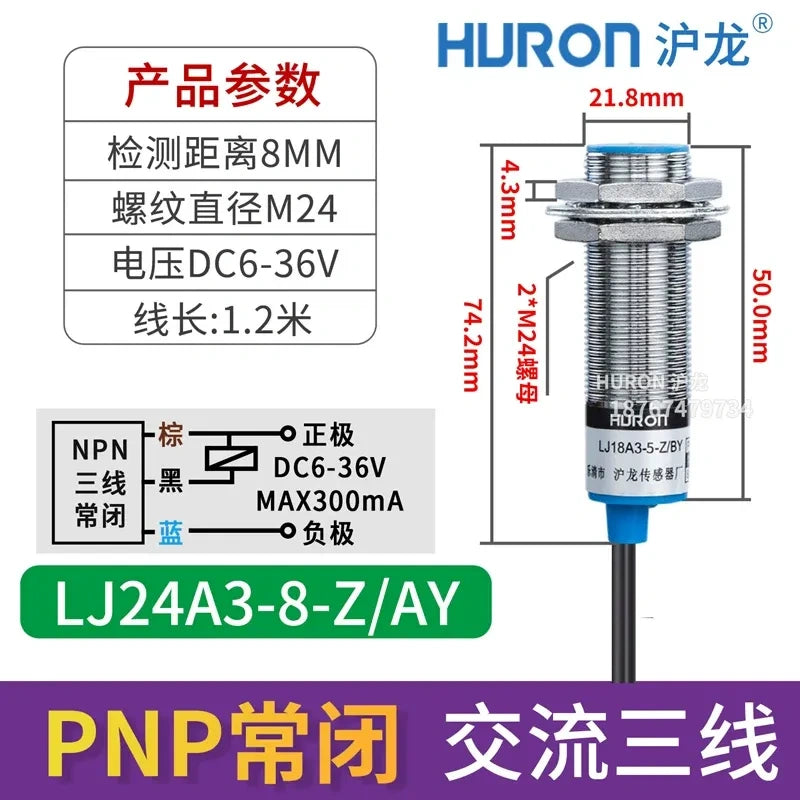

NC (مغلق عادةً) LJ24A3-8-Z/AY LJ24A3-10-Z/AY
NO + NC LJ24A3-8-Z/CY LJ24A3-10-Z/CY

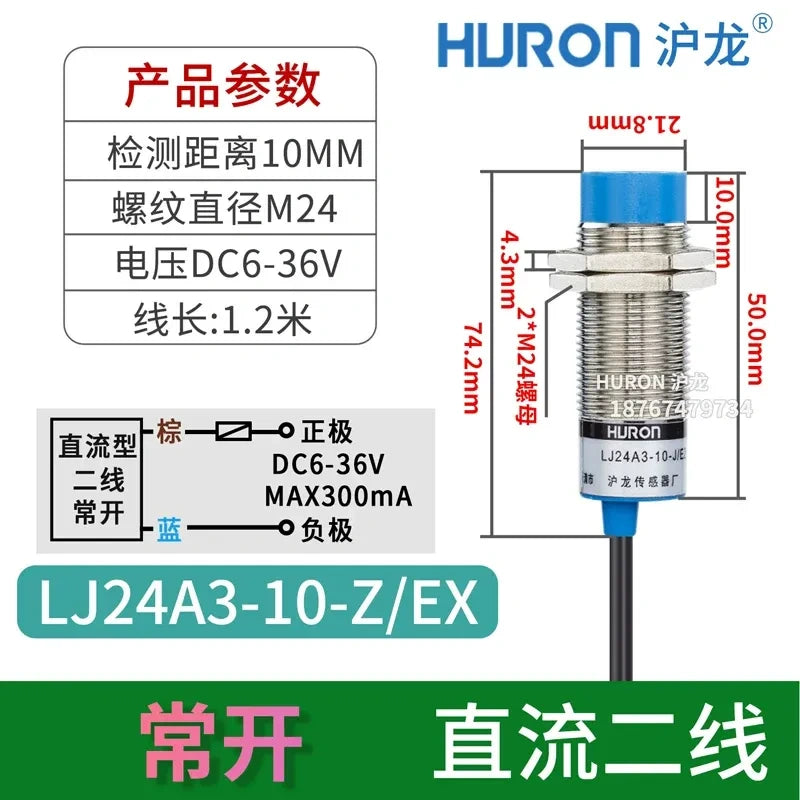

نوع 2-Wire DC NO (مفتوح عادةً) LJ24A3-8-Z/EX LJ24A3-10-Z/EX

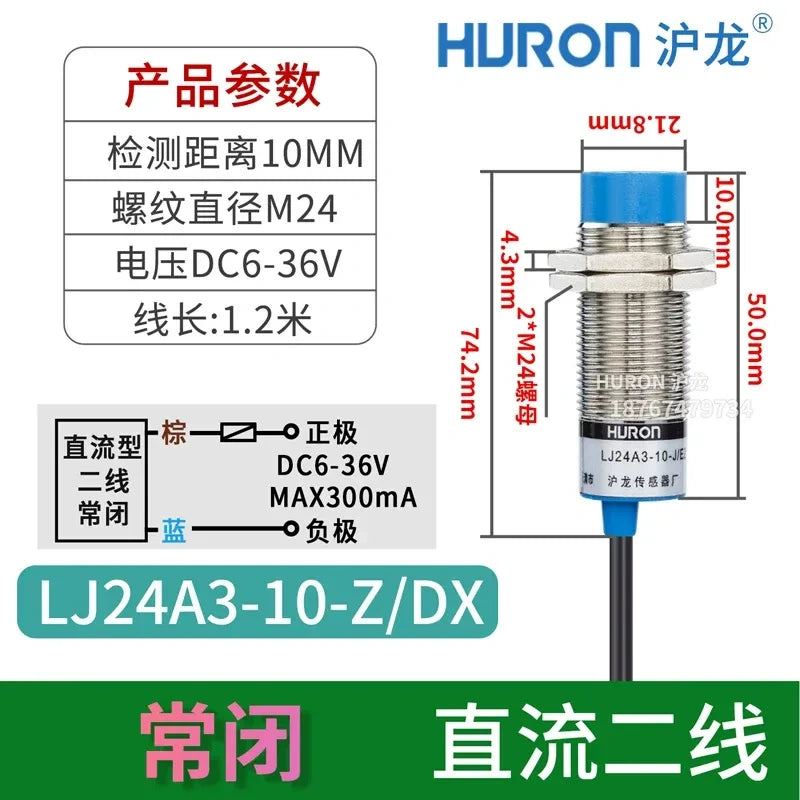

NC (مغلق عادةً) LJ24A3-8-Z/DX LJ24A3-10-Z/DX

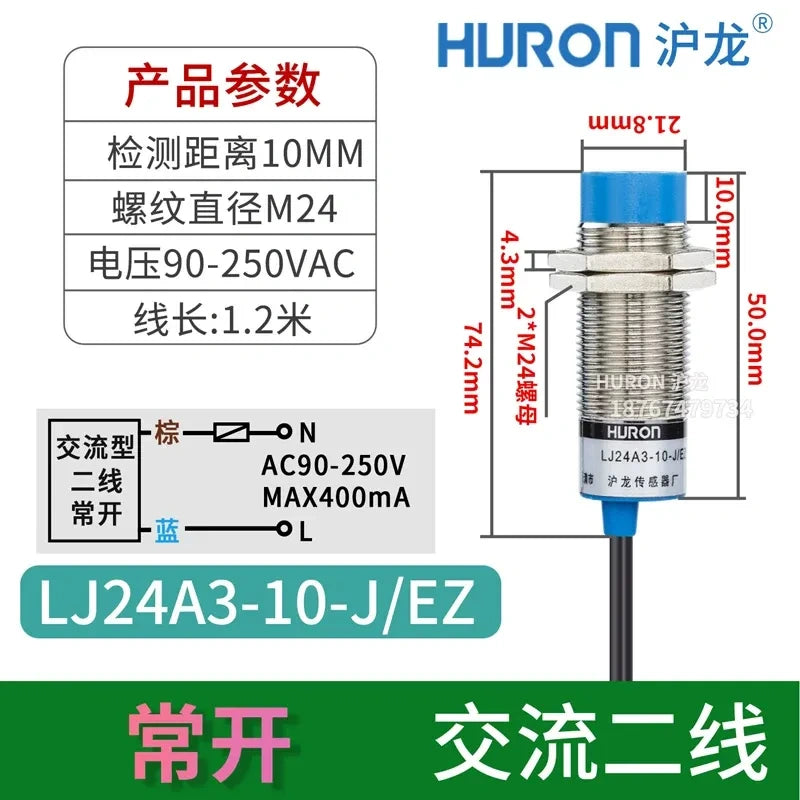

نوع 2-Wire AC NO (مفتوح عادةً) LJ24A3-8-J/EZ LJ24A3-10-J/EZ

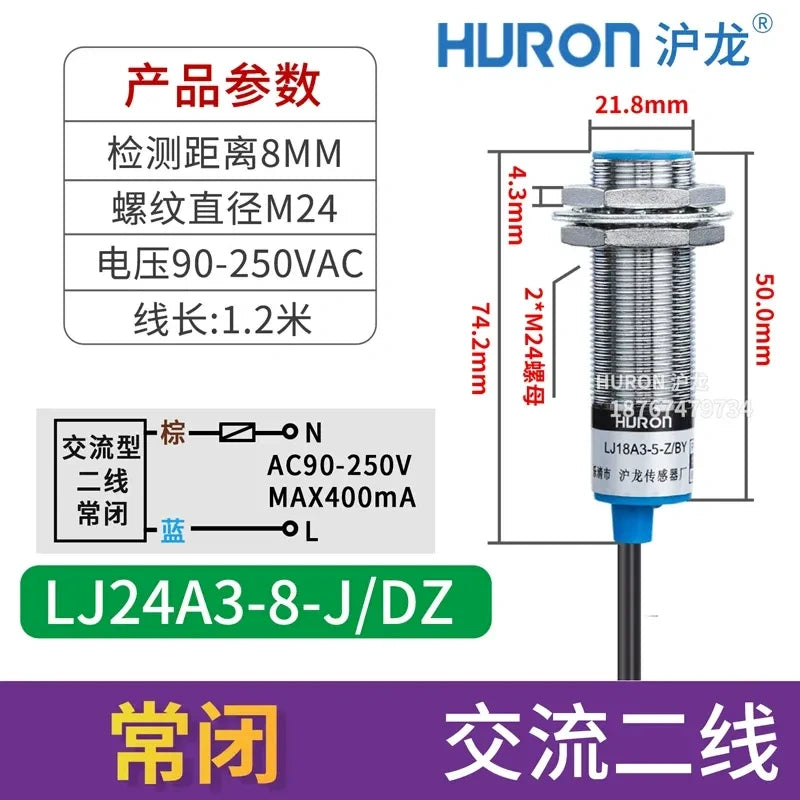

NC (مغلق عادةً) LJ24A3-8-J/DZ LJ24A3-10-J/DZ
نوع 3-Wire AC NO + NC LJ24A3-8-J/EDZ LJ24A3-10-J/EDZ
مسافة الاستشعار 8 مم ±10% 10 مم ±10%

شرح مفهوم NPN مقابل PNP (مفاتيح التقارب الاستقرائية)

شرح مفهوم NPN مقابل PNP


(لمفاتيح التقارب الاستقرائية)

  1. NPN: جهد موجب مشترك، يخرج جهدًا سالبًا (إشارة مستوى منخفض).

    PNP: جهد سالب مشترك، يخرج جهدًا موجبًا (إشارة مستوى عالٍ).

  2. NPN NO (مفتوح عادةً): حالة مفتوحة عادةً في وضع الخمول. عند اكتشاف كائن، يخرج السلك الأسود إشارة جهد سالب.

  3. NPN NC (مغلق عادةً): يخرج السلك الأسود إشارة جهد في الحالة الطبيعية. عند اكتشاف كائن، يتم فصل إشارة الإخراج.

  4. PNP NO (مفتوح عادةً): حالة مفتوحة عادةً في وضع الخمول. عند اكتشاف كائن، يخرج السلك الأسود إشارة جهد موجب.

  5. PNP NC (مغلق عادةً): يخرج السلك الأسود إشارة جهد موجب في الحالة الطبيعية. عند اكتشاف كائن، يتم فصل إشارة الإخراج.

ملخص سريع

النوع الوصلات الشائعة إشارة الإخراج سلوك NO سلوك NC
NPN V+ (موجب) منخفض / سالب خامل: مفتوح، لا توجد إشارة

مكتشف: يخرج سالب		 خامل: مغلق، يخرج إشارة

مكتشف: يوقف الإخراج
PNP 0 فولت / GND (سالب) عالٍ / موجب خامل: مفتوح، لا توجد إشارة

مكتشف: يخرج موجب		 خامل: مغلق، يخرج إشارة

مكتشف: يوقف الإخراج
