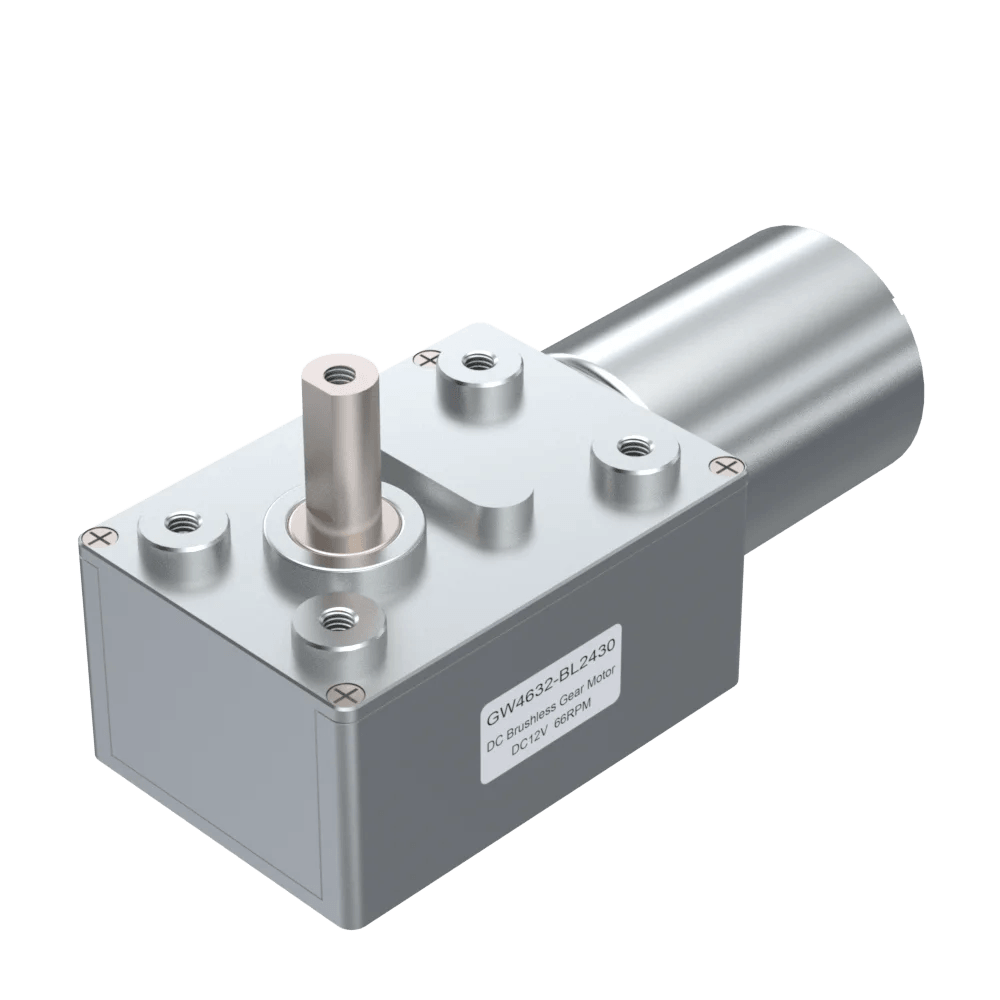

GW4632-BL2430 محرك DC بدون فرش 12 فولت 24 فولت تروس دودة توربو عزم دوران عالٍ سرعة منخفضة محرك BLDC صغير 2 3 6 10 13 18 23 30 40 66 90 150 دورة في الدقيقة

سلسلة محركات DC بدون فرشاة BL2430، تتضمن 4 عائلات،انقر للتفاصيل:
1) BL2430: سرعة عالية (بدون علبة تروس)
2) GA25-BL2430: علبة تروس عادية
3) GP24-BL2430: علبة تروس كوكبية
4) GW4632-BL2430: علبة تروس دودية

المزيد من سلاسل محركات DC بدون فرشاة (إخوة سلسلة BL2430)،انقر للتفاصيل.

الموديل: GW4632-BL2430-S0614D
اسم صندوق التروس: GW4632
نوع صندوق التروس: تروس دودية
اسم جسم المحرك: BL2430
نوع جسم المحرك: محرك تيار مستمر بدون فرشاة (BLDC)
عدد الأعمدة: واحد
حجم العمود: 6 مم (قطر) * 14 مم (طول)
شكل العمود: مقطوع على شكل D، 5.5 مم (سمك) * 12 مم (طول)
الجهد المقنن: تيار مستمر 12/24 فولت (يمكن تخفيضه بشكل منفصل إلى 6/12 فولت، إلخ)
وزن المحرك: 160 جرام (تقريبًا)
درجة حرارة استخدام المحرك: 0 درجة مئوية - 70 درجة مئوية
تخزين المحرك:
- درجة الحرارة: 0 درجة مئوية - 40 درجة مئوية
- الرطوبة: 15% -90% رطوبة نسبية

GW4632-BL2430 هو محرك تروس دودي توربو تيار مستمر بدون فرشاة بعزم دوران عالٍ، وعدد دورات منخفضة في الدقيقة (سرعة منخفضة)، وعمر طويل.

الجهد المقنن لمحرك BL2430 هو تيار مستمر 12/24 فولت، ويمكن تخفيضه.

عند خفض الجهد، تنخفض سرعته وتياره وعزمه بشكل متناسب.

عادة عندما يتم تخفيض الجهد إلى 6/12 فولت (1/2 من تيار مستمر 12/24 فولت)، فإن السرعة والتيار والعزم تكون حوالي 1/2 من تلك الخاصة بـ 12/24 فولت.

السرعة (دورة في الدقيقة) في خيار الشراء هي الجهد المقنن تيار مستمر 12/24 فولت.

سرعة عدم الحمل عند الجهد المقنن تيار مستمر 12/24 فولت (السرعات في خيارات الشراء) هي:
2 3 6 10 13 18 23 30 40 66 90 150 دورة في الدقيقة

سرعة عدم الحمل عند الجهد المخفض تيار مستمر 6/12 فولت هي (السرعات في خيارات الشراء مقسومة على 2):
1 1.5 3 5 6.5 9 11.5 15 20 33 45 75 دورة في الدقيقة

لمزيد من الفولتية والسرعات، يرجى الاتصال بنا.


تتضمن العبوة:
- 1 × محرك
- 1 × سلك محرك (طول حوالي 200 مم)

ملاحظات:
1. يجب عدم توصيل VCC و GND بشكل خاطئ.
2. لا يمكن توصيل CW/CCW و PWM و BRAKE بـ VCC.
3. يحظر إشارة CW/CCW أثناء تشغيل المحرك. عندما تحتاج إلى تغيير الاتجاه، يرجى إيقاف المحرك أولاً، ثم تعيين CW/CCW الصحيح وفقًا لاتجاه دوران المحرك المتوقع، ثم بدء تشغيل المحرك.
4. بالنسبة للمحركات ذات التروس، يجب ضرب نبضة خرج FG بنسبة التخفيض لعلبة التروس.

ملاحظات: يوضح توصيل دبابيس محرك التيار المستمر بدون فرشاة كيفية توصيل دبابيس المحرك عند بدء تشغيل المحرك، وكيفية التحكم في السرعة والمكابح.

حامل محركات DC ذات التروس من سلسلة GW4632 (انقر على الصورة أدناه للحصول على التفاصيل)
