محرك تيار مستمر بدون فرشات GW4632-BL2418 تيار مستمر 12 فولت 24 فولت حلزوني توربيني عالي العزم منخفض السرعة مايكرو BLDC 3 5 9 15 20 27 35 45 60 100 138 240 دورة في الدقيقة

الموديل: GW4632-BL2418-S0614D
اسم علبة التروس: GW4632
نوع علبة التروس: تروس حلزونية
اسم جسم المحرك: BL2418
نوع جسم المحرك: محرك تيار مستمر بدون فرش (BLDC)
عدد الأعمدة: واحد
حجم العمود: 6 مم (قطر) * 14 مم (طول)
شكل العمود: مقطوع على شكل حرف D، 5.5 مم (سمك) * 12 مم (طول)
الجهد المقنن: تيار مستمر 24 فولت (يمكن تخفيضه إلى 12 فولت، إلخ.)
وزن المحرك: 150 جرام (تقريبًا)
درجة حرارة استخدام المحرك: 0 درجة مئوية - 70 درجة مئوية
تخزين المحرك:
- درجة الحرارة: 0 درجة مئوية - 40 درجة مئوية
- الرطوبة: 15% -90% رطوبة نسبية

GW4632-BL2418 هو محرك DC بدون فرش تيربو حلزوني بعزم دوران عالٍ، سرعة منخفضة (عدد دورات في الدقيقة منخفض)، وعمر طويل.

الجهد المقنن للمحرك GW4632-BL2418 هو تيار مستمر 24 فولت، ويمكن تخفيضه إلى 12 فولت، إلخ. عند تخفيض الجهد، تنخفض سرعته وتياره وعزمه بالتناسب.

السرعة (دورة في الدقيقة) في خيار الشراء هي تيار مستمر 24 فولت.
عند تخفيض الجهد إلى 12 فولت، تكون السرعة حوالي 1/2 من سرعة 24 فولت. لذا إذا كنت تريد محركًا بجهد 12 فولت وعدد m من الدورات في الدقيقة، يرجى اختيار 24 فولت وعدد 2*m من الدورات في الدقيقة، مثل إذا كنت تريد 12 فولت 25 دورة في الدقيقة، اختر 24 فولت 50 دورة في الدقيقة.

السرعة بدون حمل عند الجهد المقنن تيار مستمر 24 فولت (السرعات في خيارات الشراء) هي:
3 5 9 15 20 27 35 45 60 100 138 241 دورة في الدقيقة

السرعة بدون حمل عند تيار مستمر 12 فولت هي (السرعات في خيارات الشراء مقسومة على 2):
1.5 2.5 4.5 7.5 10 14 18 23 30 50 69 120 دورة في الدقيقة

للمزيد من الفولتيات والسرعات، يرجى الاتصال بنا.


العبوة تضمنت:
- 1 × محرك

- 1 × سلك محرك (طول حوالي 200 مم)

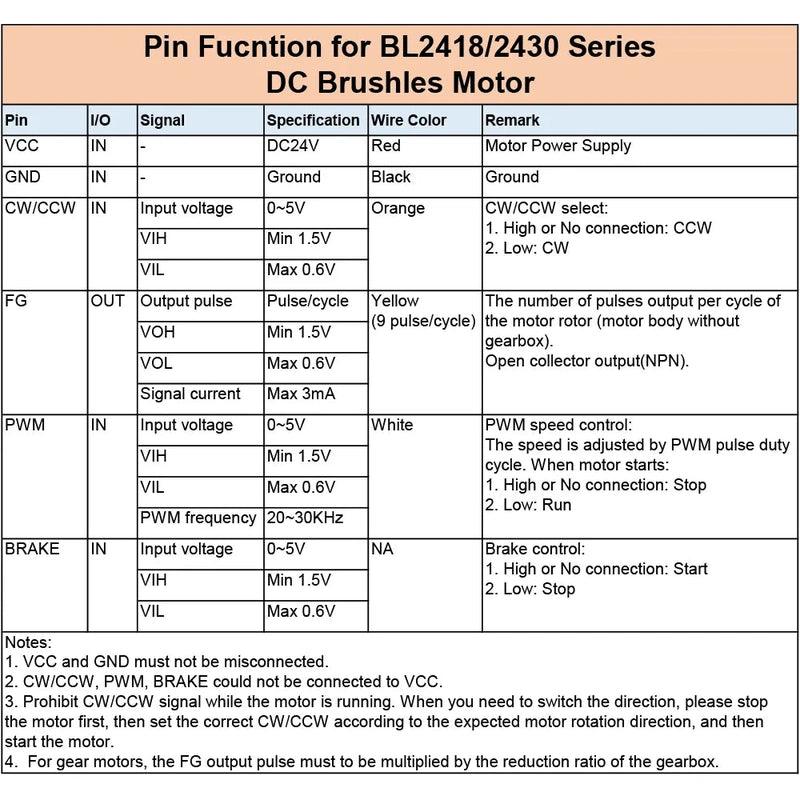

ملاحظات:
1. يجب عدم توصيل VCC و GND بشكل خاطئ.
2. لا يمكن توصيل CW/CCW و PWM و BRAKE بـ VCC.
3. يحظر إشارة CW/CCW أثناء تشغيل المحرك. عند الحاجة إلى تغيير الاتجاه، يرجى إيقاف المحرك أولاً، ثم ضبط CW/CCW الصحيح وفقًا لاتجاه دوران المحرك المتوقع، ثم بدء تشغيل المحرك.
4. بالنسبة لمحركات التروس، يجب ضرب نبض خرج FG بنسبة تخفيض علبة التروس.

ملاحظات: يوضح توصيل المسامير لمحرك DC بدون فرش كيفية توصيل مسامير المحرك عند بدء تشغيله، وكيفية التحكم في السرعة والفرامل.
