مجموعة محرك DC دودي GW4058 مع عجلات 80 مم
السعر الاعتيادي
Dhs. 299.00 AED
السعر الاعتيادي
Dhs. 319.00 AED
سعر البيع
Dhs. 299.00 AED
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
Free Shipping Above 200 AED
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي
تعذّر تحميل توفر الاستلام

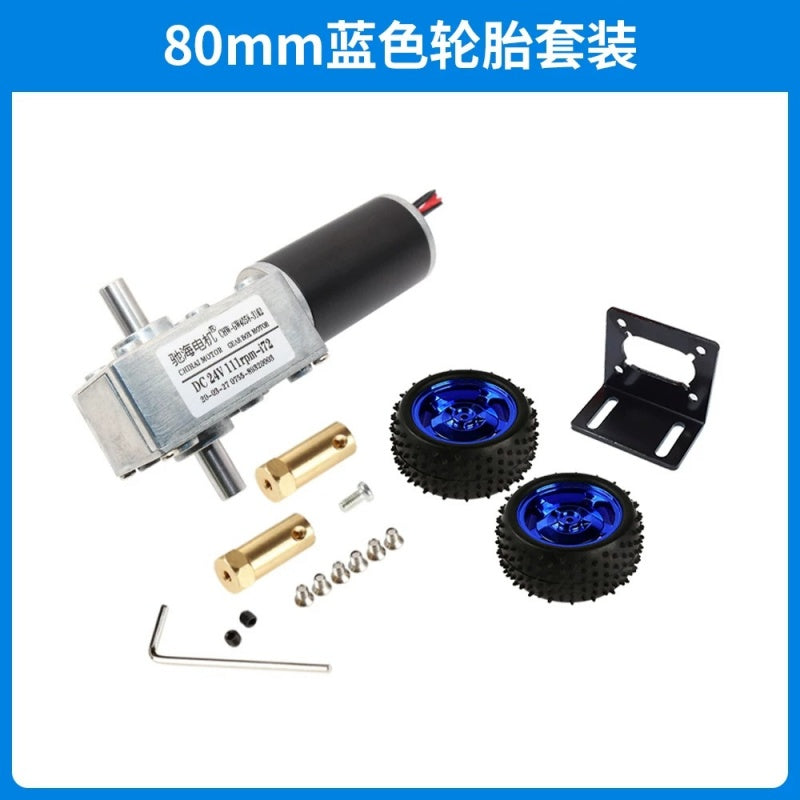

النوع 12 فولت 40: مجموعة محرك تروس دودي 12 فولت، إطارات زرقاء 80 مم، نسبة 1:36، لسيارات التوازن الذكية

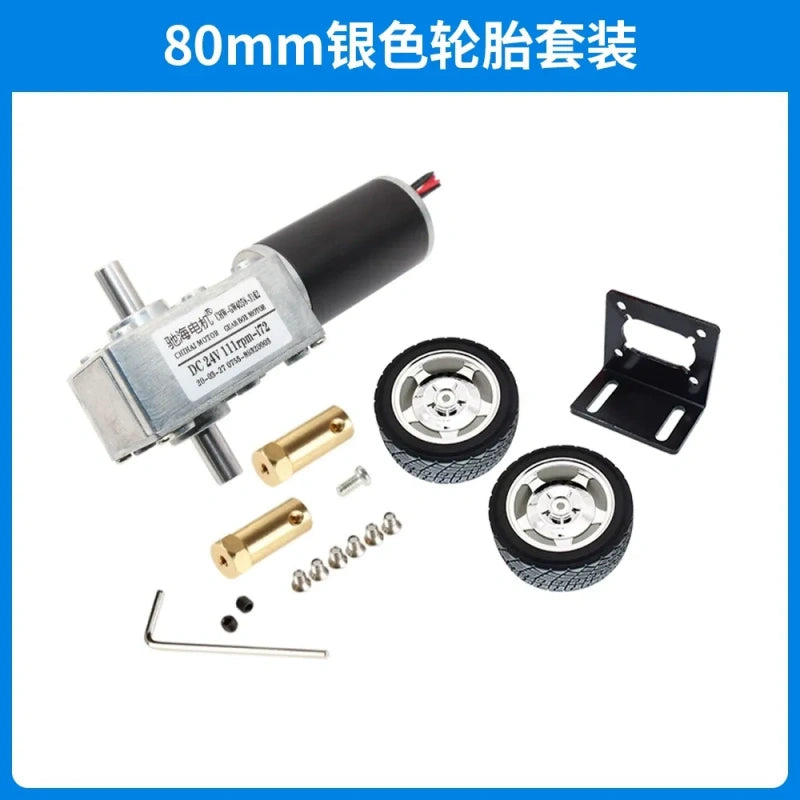

النوع 24 فولت 80: محرك تروس دودي عالي العزم 24 فولت مع إطارات فضية 80 مم، للروبوتات

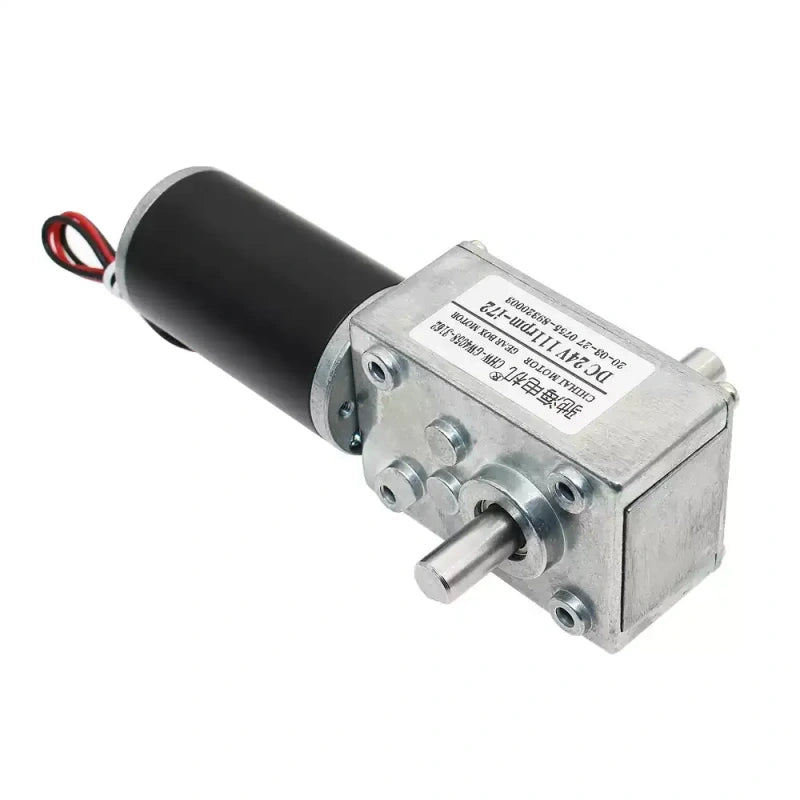

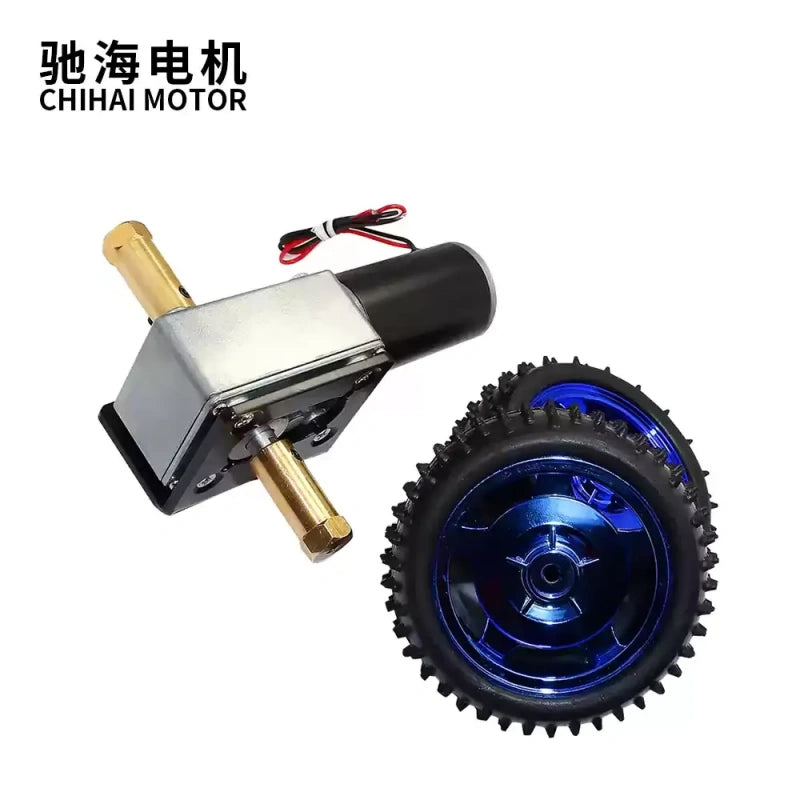

نظرة عامة على المنتجمحرك التروس الدودي CHW-GW4058-3162 DC هو محرك عالي العزم ومنخفض السرعة مصمم لمشاريع الروبوتات والأتمتة. تتضمن هذه المجموعة الكاملة المحرك، وإطارات مقاس 80 مم، وقوس التثبيت، والأجهزة، مما يجعلها مثالية لسيارات التوازن الذكية، وروبوتات تتبع الخطوط، وأذرع كاميرا الرافعة.الميزات الرئيسية
- تصميم تروس دودي عالي العزم: آلية القفل الذاتي توفر عزمًا ممتازًا للإمساك وتمنع الدوران العكسي.
- عمود إخراج مزدوج: عمود على شكل حرف D بقطر 8 مم (طول 15.0 مم، ثنائي الاتجاه) لخيارات تركيب مرنة.
- توافق واسع للجهد: يدعم التشغيل بجهد تيار مستمر 6-30 فولت، مع إصدارات محسّنة لجهد 12 فولت و 24 فولت.
- نسب تروس متعددة: اختر من 1:36 إلى 1:590 لتخصيص السرعة والعزم لمشروعك.

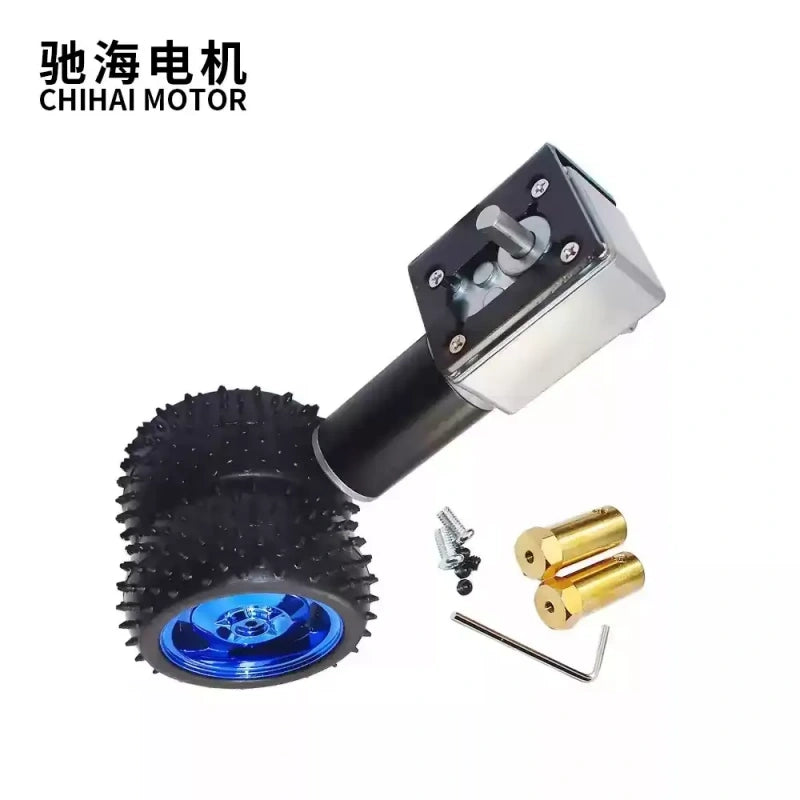

- مجموعة كاملة: تتضمن المحرك، إطارات مقاس 80 مم (خيارات زرقاء/فضية)، قوس تثبيت، وصلات، ومسامير لسهولة التركيب.
المواصفات (CHW-GW4058-3162)
- الموديل: CHW-GW4058-3162
- العلامة التجارية: ChiHai Motor
- نوع المحرك: محرك تروس دودي تيار مستمر
- نسب التروس: 1:36، 1:54، 1:72، 1:106، 1:280، 1:590
- عمود الإخراج: عمود على شكل حرف D بقطر 8 مم، طول 15.0 مم (ثنائي الاتجاه)

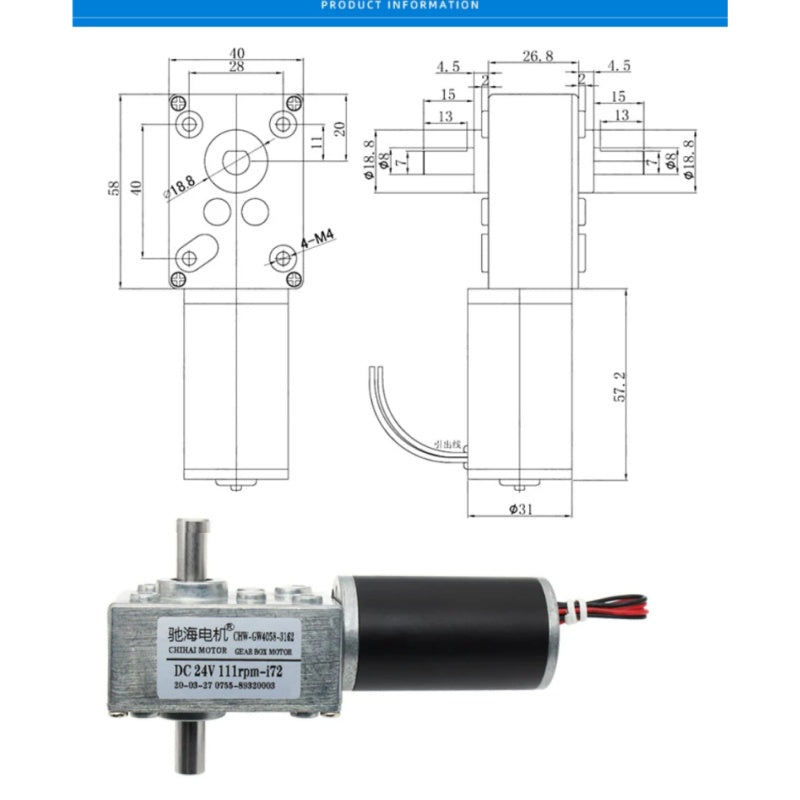

- الحجم: 40×36×117 مم (باستثناء العمود والأطراف)
- الوزن: ~350 جرام (يختلف حسب النسبة)
- نوع المحمل: هيكل تحديد موضع محمل كروي مزدوج

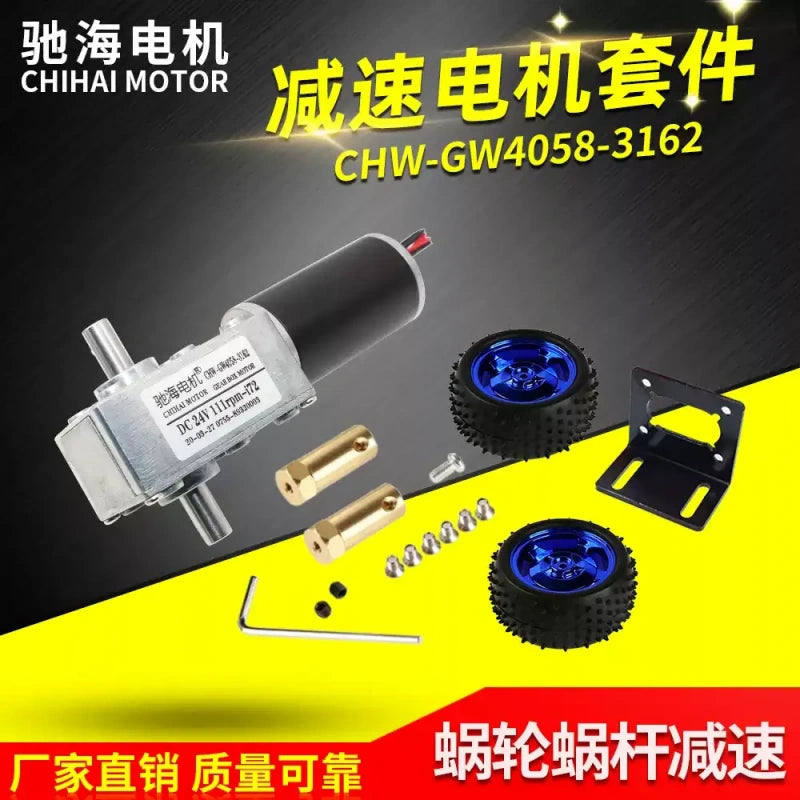

محتويات المجموعة
- 1× محرك CHW-GW4058-3162

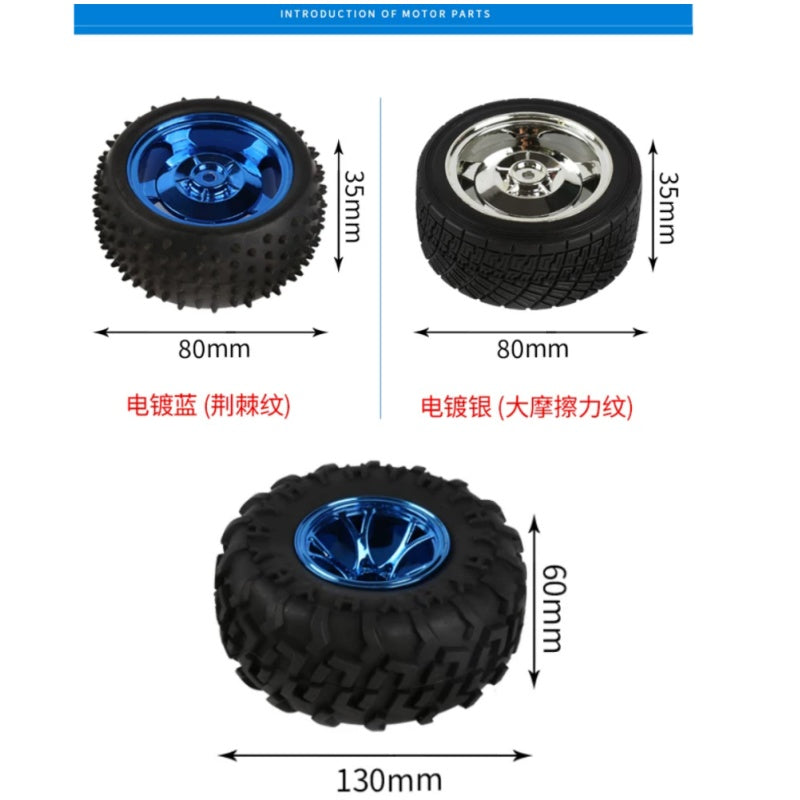

- 2× إطارات 80 مم (زرقاء أو فضية)

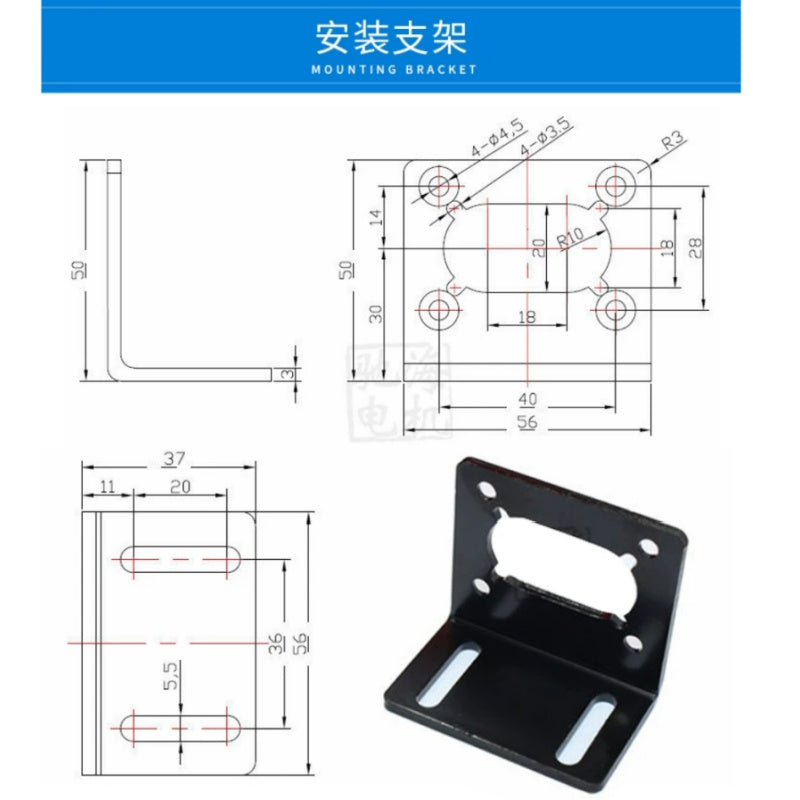

- 1× قوس تثبيت المحرك

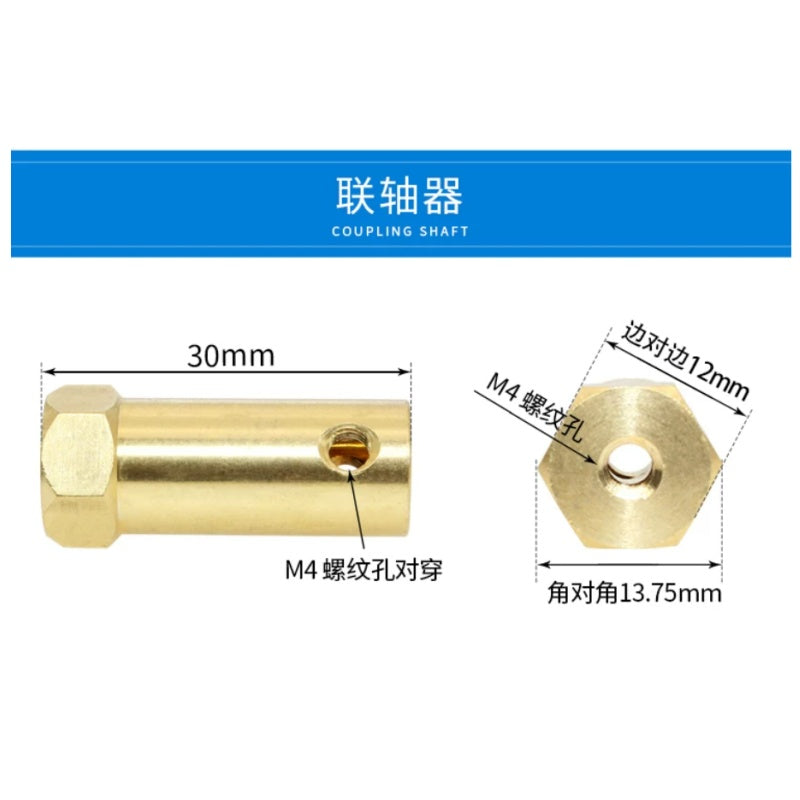

- 2× وصلات سداسية
- مسامير تثبيت (الكمية حسب الحاجة)
التطبيقاتمثالي لسيارات التوازن الذكية، وروبوتات تتبع الخطوط، والأجهزة المنزلية الذكية، والروبوتات المصغرة، وأذرع كاميرا الرافعة، ومعدات قطع الورق.
ورقة البيانات
| السمة | القيمة |
|---|---|
| نوع المنتج | مجموعة محرك تروس دودي تيار مستمر |
| الموديل | CHW-GW4058-3162 |
| العلامة التجارية | ChiHai Motor |
| الجهد المقدر | تيار مستمر 12 فولت / 24 فولت (متوافق مع 6-30 فولت) |
| نوع المحرك | محرك تروس دودي تيار مستمر |
| نسب التروس | 1:36 إلى 1:590 |
| عمود الإخراج | عمود على شكل حرف D بقطر 8 مم، طول 15.0 مم (ثنائي الاتجاه) |
| محتويات المجموعة | المحرك، إطارات 80 مم، قوس، وصلات، مسامير |
| التطبيقات | سيارات التوازن الذكية، الروبوتات، أذرع كاميرا PTZ |
مواصفات محرك تروس دودي تيار مستمر CHW-GW4058-3162 (31ZY)
ملاحظة هامة
الحد الأقصى المسموح به للحمل اللحظي هو 40 كجم·سم. لا توقف المحرك؛ تجاوز هذا العزم أو التوقف المتكرر سيسبب ضررًا جسيمًا للتروس.
تيار مستمر 6.0 فولت (سرعة أساسية 4000 دورة في الدقيقة، نوع 40، 5 واط)
| المعلمة | 1:17 | 1:36 | 1:54 | 1:72 | 1:108 | 1:212 | 1:280 | 1:590 |
|---|---|---|---|---|---|---|---|---|
| تيار بدون حمل (مللي أمبير) | ≤180 | ≤180 | ≤180 | ≤180 | ≤180 | ≤180 | ≤180 | ≤180 |
| سرعة بدون حمل (دورة في الدقيقة) | 235 | 111 | 74 | 55 | 37 | 18 | 14 | 7 |
| العزم المقدر (كجم·سم) | 2.0 | 4.0 | 6.4 | 8.5 | 12.0 | 25.0 | 32.0 | 50.0 |
| السرعة المقدرة (دورة في الدقيقة) | 180 | 85 | 56 | 42 | 28 | 14 | 11 | 6 |
| التيار المقدر (أمبير) | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 |
| عزم التوقف (كجم·سم) | 8.0 | 16.0 | 25.0 | 34.0 | الحد الأقصى 40 | الحد الأقصى 40 | الحد الأقصى 40 | الحد الأقصى 40 |
| تيار التوقف (أمبير) | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 |
تيار مستمر 12.0 فولت (سرعة أساسية 4000 دورة في الدقيقة، نوع 40، 6 واط)
المعلمة 1:17 1:36 1:54 1:72 1:108 1:212 1:280 1:590 تيار بدون حمل (مللي أمبير) ≤130 ≤130 ≤130 ≤130 ≤130 ≤130 ≤130 ≤130 سرعة بدون حمل (دورة في الدقيقة) 230 111 74 55 37 18 14 7 العزم المقدر (كجم·سم) 2.0 4.0 6.4 8.5 12.0 25.0 32.0 50.0 السرعة المقدرة (دورة في الدقيقة) 180 85 56 42 28 14 11 6 التيار المقدر (أمبير) ≤0.6 ≤0.6 ≤0.6 ≤0.6 ≤0.6 ≤0.6 ≤0.6 ≤0.6 عزم التوقف (كجم·سم) 9.0 19.0 28.0 38.0 الحد الأقصى 40 الحد الأقصى 40 الحد الأقصى 40 الحد الأقصى 40 تيار التوقف (أمبير) 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3
تيار مستمر 12.0 فولت (سرعة أساسية 8000 دورة في الدقيقة، نوع 80، 20 واط)
| المعلمة | 1:17 | 1:36 | 1:54 | 1:72 | 1:108 | 1:212 | 1:280 | 1:590 |
|---|---|---|---|---|---|---|---|---|
| تيار بدون حمل (مللي أمبير) | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 |
| سرعة بدون حمل (دورة في الدقيقة) | 470 | 222 | 148 | 111 | 74 | 38 | 28 | 15 |
| العزم المقدر (كجم·سم) | 4.0 | 8.0 | 12.0 | 16.0 | 25.0 | 50.0 | 50.0 | 50.0 |
| السرعة المقدرة (دورة في الدقيقة) | 370 | 174 | 116 | 87 | 58 | 29 | 22 | 12 |
| التيار المقدر (أمبير) | ≤1.6 | ≤1.6 | ≤1.6 | ≤1.6 | ≤1.6 | ≤1.6 | ≤1.6 | ≤1.6 |
| عزم التوقف (كجم·سم) | 17.0 | 36.0 | الحد الأقصى 40 | الحد الأقصى 40 | الحد الأقصى 40 | الحد الأقصى 40 | الحد الأقصى 40 | الحد الأقصى 40 |
| تيار التوقف (أمبير) | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 |
تيار مستمر 24.0 فولت (سرعة أساسية 5000 دورة في الدقيقة، نوع 50، 22 واط)
| المعلمة | 1:17 | 1:36 | 1:54 | 1:72 | 1:108 | 1:212 | 1:280 | 1:590 |
|---|---|---|---|---|---|---|---|---|
| تيار بدون حمل (مللي أمبير) | ≤130 | ≤130 | ≤130 | ≤130 | ≤130 | ≤130 | ≤130 | ≤130 |
| سرعة بدون حمل (دورة في الدقيقة) | 300 | 141 | 94 | 70 | 47 | 24 | 18 | 10 |
| العزم المقدر (كجم·سم) | 4.0 | 8.5 | 12.0 | 16.0 | 25.0 | 50.0 | 50.0 | 50.0 |
| السرعة المقدرة (دورة في الدقيقة) | 210 | 99 | 66 | 49 | 33 | 16 | 12 | 7 |
| التيار المقدر (أمبير) | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.6 |
| عزم التوقف (كجم·سم) | 14.0 | 29.0 | الحد الأقصى 40 | الحد الأقصى 40 | الحد الأقصى 40 | الحد الأقصى 40 | الحد الأقصى 40 | الحد الأقصى 40 |
| تيار التوقف (أمبير) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
