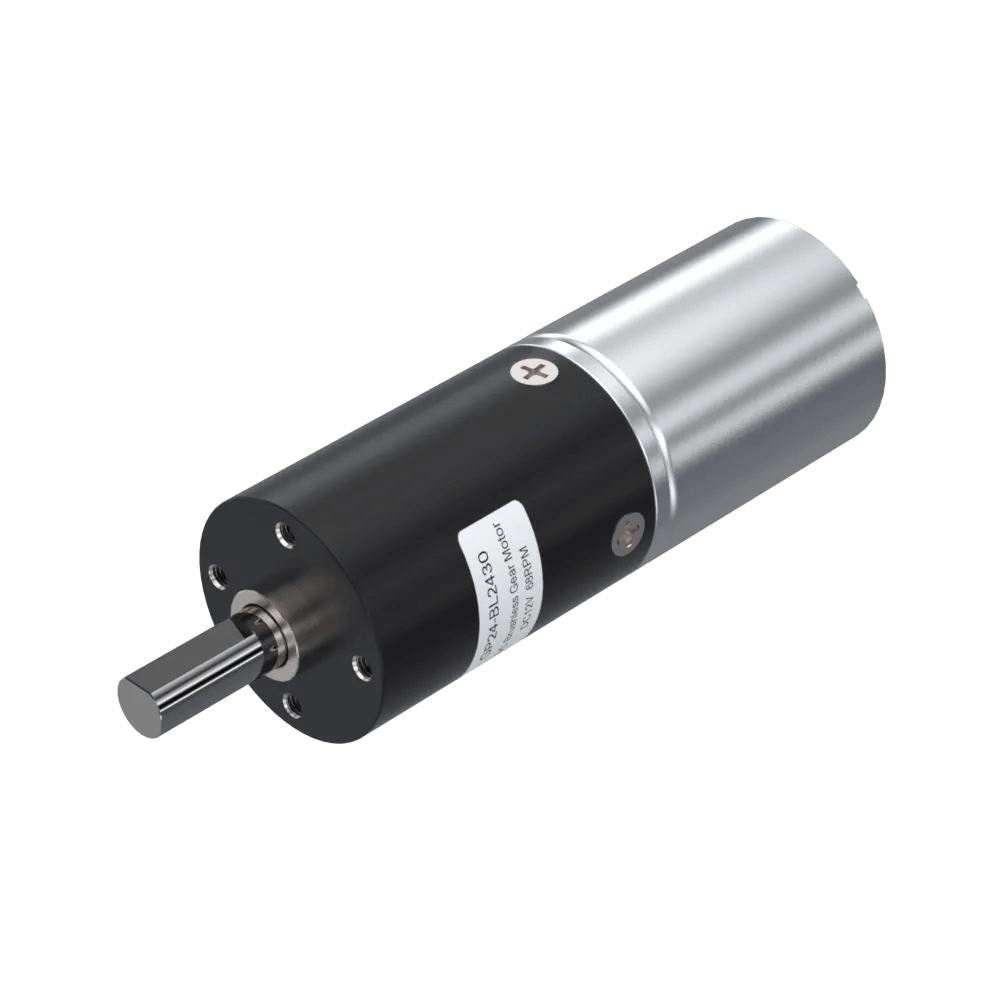

محرك تروس كوكبي صغير بدون فرش GP24-BL2430 تيار مستمر 12 فولت 24 فولت عزم دوران عالٍ سرعة منخفضة BLDC 10 15 20 25 45 55 70 95 240 375 1500 دورة في الدقيقة

سلسلة محركات BL2430 بدون فرش تيار مستمر، تتضمن 4 عائلات، انقر للتفاصيل:
1) BL2430: عالي السرعة (بدون علبة تروس)
2) GA25-BL2430: علبة تروس شائعة
3) GP24-BL2430: علبة تروس كوكبية
4) GW4632-BL2430: علبة تروس حلزونية

المزيد من سلاسل محركات التيار المستمر بدون فرش (أشقاء سلسلة BL2430)، انقر للتفاصيل.

الموديل: GP24-BL2430-S0418D، GP24-BL2430-S0618D
اسم علبة التروس: GP24
نوع علبة التروس: تروس كوكبية
اسم جسم المحرك: BL2430
نوع جسم المحرك: محرك تيار مستمر بدون فرش (BLDC)
الجهد المقنن: تيار مستمر 12/24 فولت (يمكن تقليله بشكل منفصل إلى 6/12 فولت أو أي جهد آخر)
وزن المحرك: 150 جرام (تقريبًا)
درجة حرارة استخدام المحرك: 0 درجة مئوية - 70 درجة مئوية
تخزين المحرك:
- درجة الحرارة: 0 درجة مئوية - 40 درجة مئوية
- الرطوبة: 15% - 90% رطوبة نسبية

لـ GP24-BL2430-S0418D:
عدد الأعمدة: مفرد
حجم العمود: 4 مم (قطر) * 17.5 مم (طول)
شكل العمود: مقطع D، 3.5 مم (سمك) * 12 مم (طول)

لـ GP24-BL2430-S0618D:
عدد الأعمدة: مفرد
حجم العمود: 6 مم (قطر) * 17.5 مم (طول)
شكل العمود: مقطع D، 5.5 مم (سمك) * 12 مم (طول)

GP24-BL2430 هو محرك تروس كوكبي بدون فرش تيار مستمر بدقة عالية وعزم دوران عالٍ وسرعة دوران منخفضة وعمر طويل.

الجهد المقنن للمحرك BL2430 هو تيار مستمر 12/24 فولت، ويمكن تقليله.

عندما يتم تقليل الجهد، تنخفض سرعته وتياره وعزمه بشكل متناسب.

عادةً عندما يتم تقليل الجهد إلى 6/12 فولت (1/2 من تيار مستمر 12/24 فولت)، فإن السرعة والتيار والعزم يكونان حوالي 1/2 من قيمهم عند 12/24 فولت.

السرعة (دورة في الدقيقة) في خيار الشراء هي الجهد المقنن تيار مستمر 12/24 فولت.

سرعة عدم الحمل عند الجهد المقنن تيار مستمر 12/24 فولت (السرعات في خيارات الشراء) هي:
12 15 18.5 23 43 54.5 68 94 240 375 1500 دورة في الدقيقة

سرعة عدم الحمل عند الجهد المخفض تيار مستمر 6/12 فولت هي (السرعات في خيارات الشراء مقسومة على 2):
6 7.5 9.25 11.5 21.5 27.25 34 47 120 187.5 750 دورة في الدقيقة

للمزيد من الفولتيات والسرعات، يرجى الاتصال بنا.


الحزمة تشمل:
- 1 × محرك
- 1 × سلك المحرك (طول حوالي 200 مم)

ملاحظات:
1. يجب عدم توصيل VCC و GND بشكل خاطئ.
2. لا يمكن توصيل CW/CCW، PWM، BRAKE بـ VCC.
3. يحظر إشارة CW/CCW أثناء تشغيل المحرك. عندما تحتاج إلى تغيير الاتجاه، يرجى إيقاف المحرك أولاً، ثم ضبط CW/CCW الصحيح وفقًا لاتجاه دوران المحرك المتوقع، ثم تشغيل المحرك.
4. بالنسبة لمحركات التروس، يجب ضرب نبضة خرج FG بنسبة التخفيض لعلبة التروس.

ملاحظات: يصف توصيل الدبوس لمحرك التيار المستمر بدون فرش كيفية توصيل دبابيس المحرك عند تشغيل المحرك، وكيفية التحكم في السرعة والفرامل.

قوس محركات التروس DC من سلسلة GP24 (انقر على الصورة أدناه للحصول على التفاصيل)
