محرك تروس تيار مستمر بمحور طويل GM1024-N20-M4/55

Name: محرك تروس تيار مستمر بمحور طويل GM1024-N20-M4/55
Brand: electrical center b2c
Price: 70.0 AED
Availability: OutOfStock

Dhs. 70.00 AED

~~Dhs. 83.00 AED~~ Dhs. 70.00 AED

مبيع نفد المخزون

الشحن يُحسب عند إتمام الشراء.

إعدادات المحرك موتور تروس M4*55 محرك تروس M4*55 + لوحة أسلاك بدون لحام محرك تروس M4*55 + برغي ذو حافة موتور تروس M4*55 + سلك + برغي شفة موتور تروس M4*55 + سلك + برغي شفة + جهاز تحكم في السرعة

نوع جهد المحرك DC3V / 45-النوع تيار مستمر 3 فولت / نوع 26 تيار مباشر 6 فولت / نوع 26 تيار مستمر 6 فولت / 35 نوع تيار مستمر 12 فولت / من النوع 05 تيار مستمر 12 فولت / من النوع 35

متغيرات المنتج

Free Shipping Above 200 AED
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي

الكمية

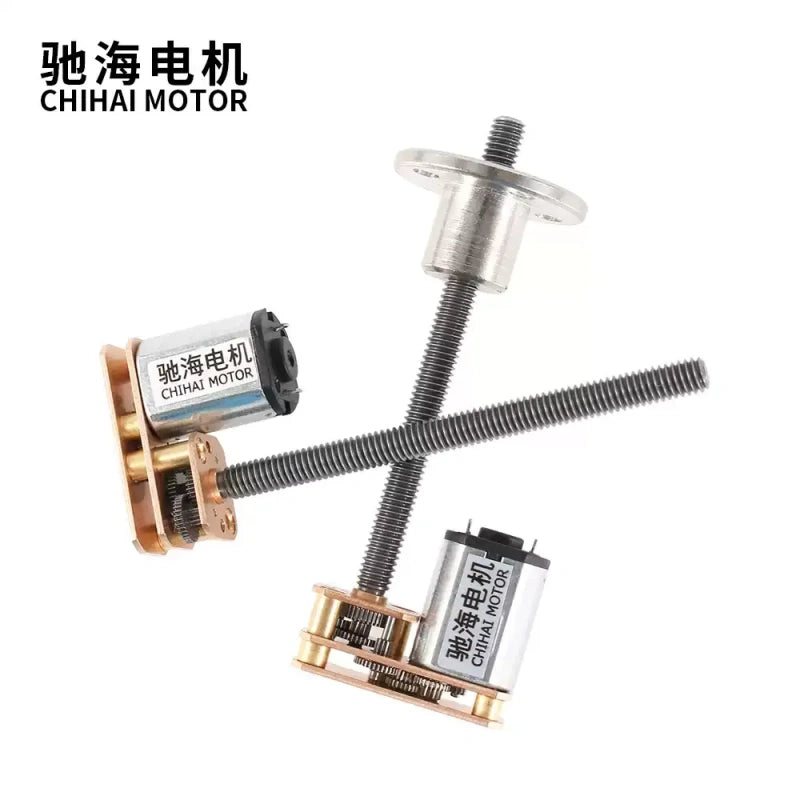

محرك تروس N20 Micro DC، عمود ملولب M4 بطول 55 مم، 3 فولت 6 فولت 12 فولت، عزم دوران عالٍ للروبوتات الذكية

نظرة عامة

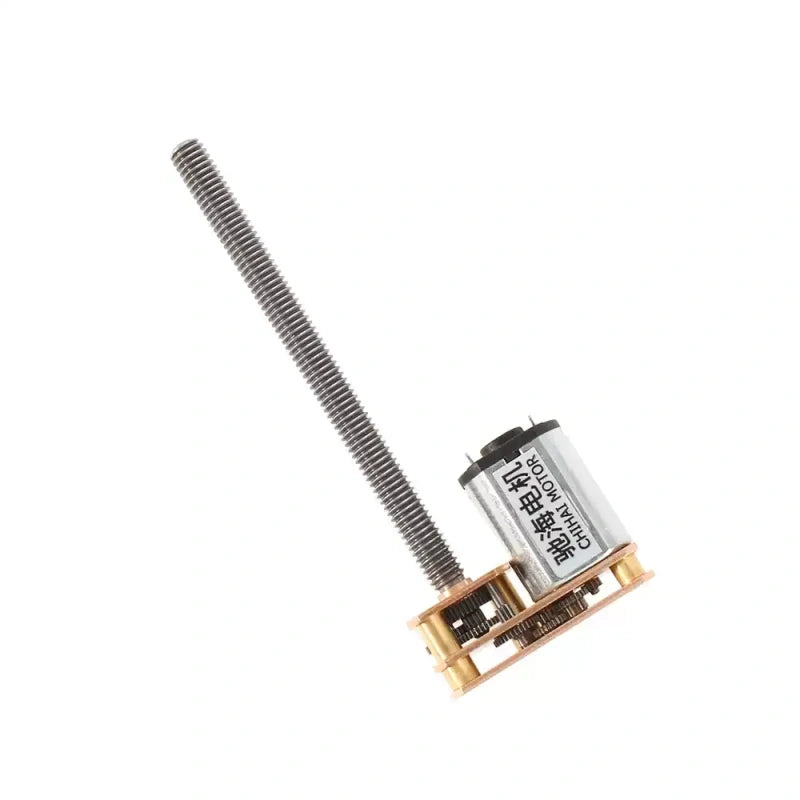

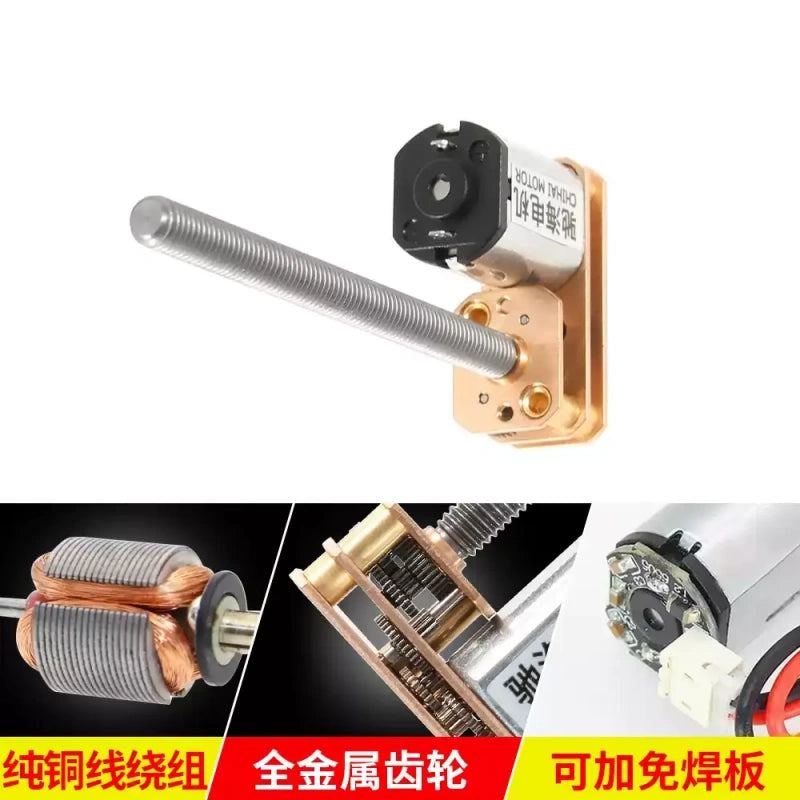

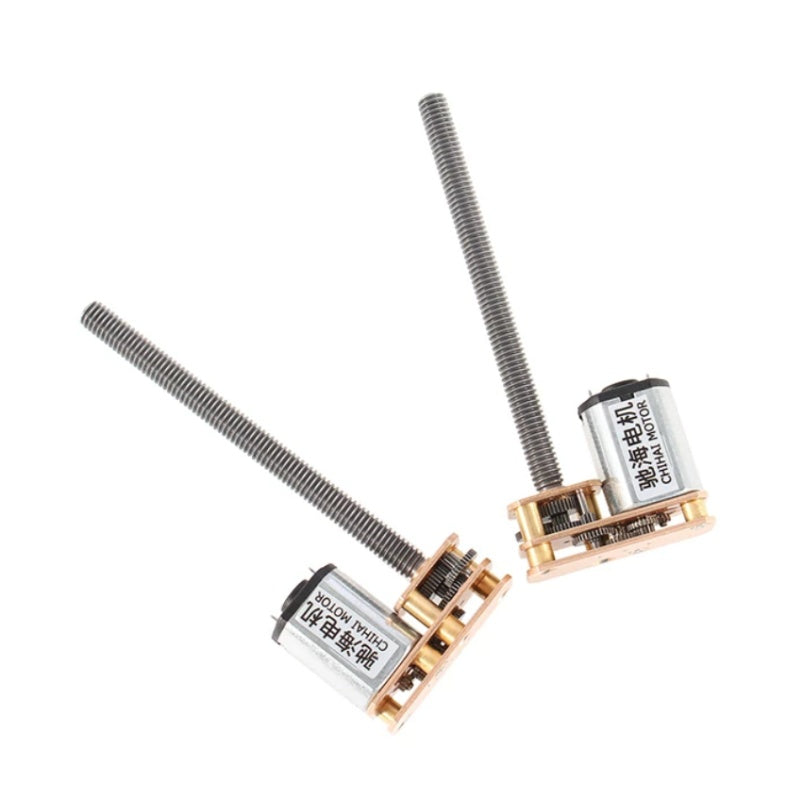

CHF-GM1024-N20-M4/55 هو محرك تروس DC صغير وخفيف الوزن مزود بعمود إخراج ملولب M4 بطول 55 مم. مصمم لتطبيقات السرعة المنخفضة وعزم الدوران العالي، ويدعم نطاقًا واسعًا من الجهد الكهربائي (3.0 فولت ~ 12.0 فولت) ويتميز بتحكم قابل للتعديل في السرعة.

الميزات الرئيسية

عمود إخراج ملولب: بطول 55 مم مع خيط ذكر M4 قياسي للتركيب المباشر للعجلات أو الأقواس أو الأجزاء المخصصة.
توافق واسع مع الجهد الكهربائي: متوفر في إصدارات 3 فولت و 6 فولت و 12 فولت، مع نسب تروس متعددة (1:50 إلى 1:500) لتلبية احتياجاتك من السرعة/عزم الدوران.

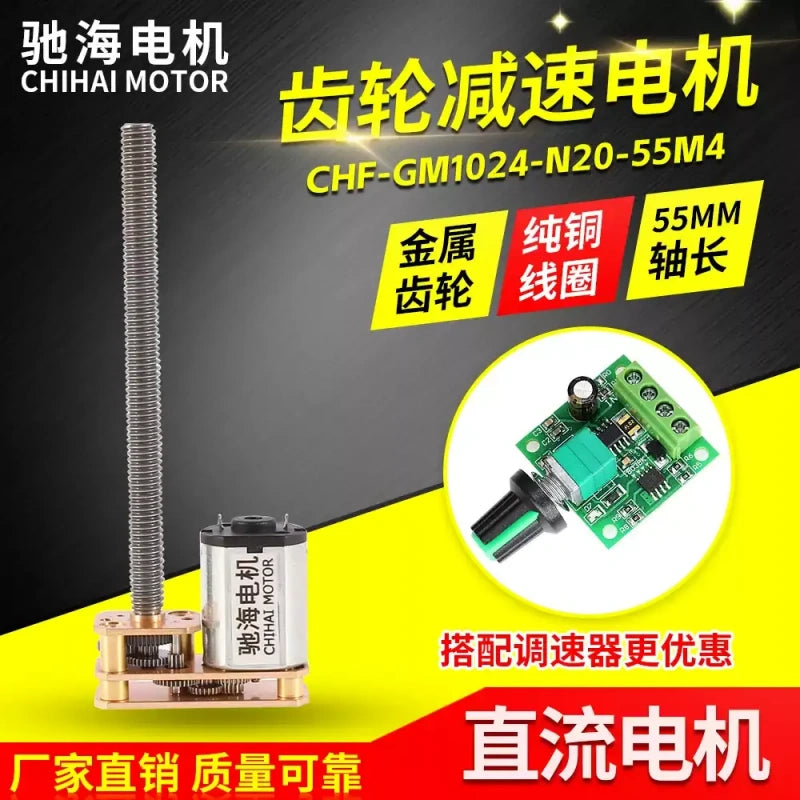

سرعة قابلة للتعديل: متوافق مع وحدات التحكم الخارجية في السرعة (PWM أو القائمة على مقياس الجهد) للتحكم الدقيق في الحركة.
خفيف الوزن ومضغوط: يزن حوالي 15 جرامًا فقط، مما يجعله مثاليًا للروبوتات صغيرة الحجم والمشاريع ذات المساحات المحدودة.

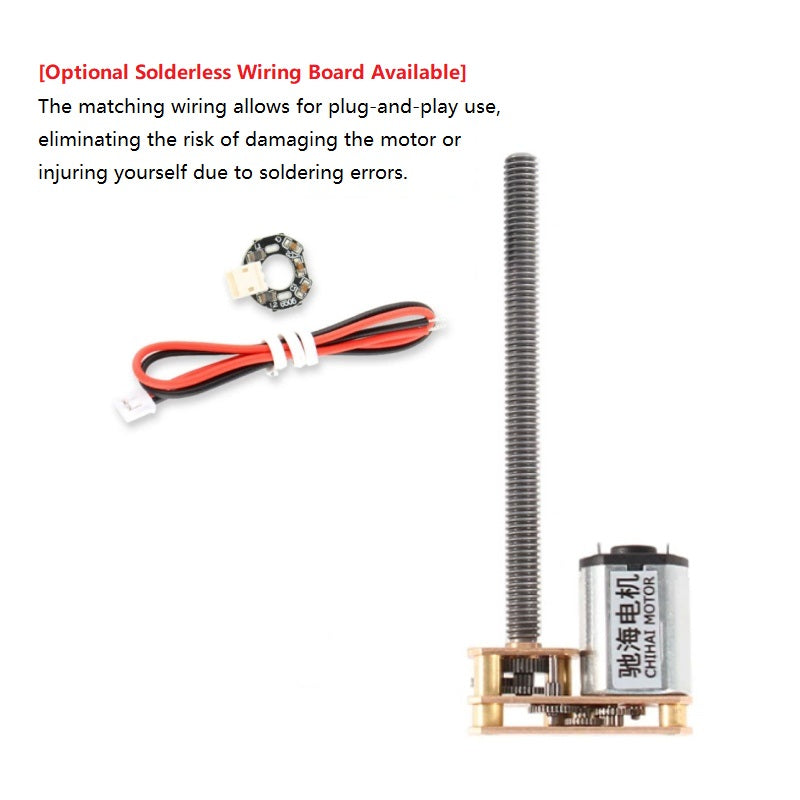

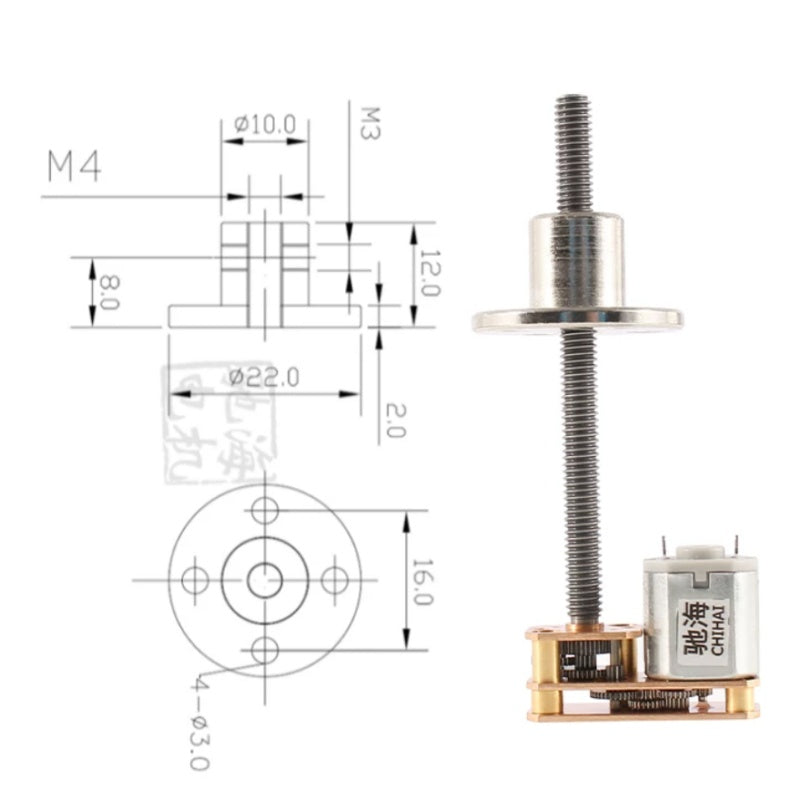

ملحقات اختيارية: يمكن ترقيته بلوحة أسلاك بدون لحام أو صامولة شفة أو وحدة تحكم صغيرة في السرعة للاستخدام الفوري.

سيناريوهات التطبيق

مثالي للروبوتات الذكية، والقابضات الروبوتية، والأثاث الذكي، وأنظمة تركيز الكاميرا، ورؤوس الإمالة والتحريك المصغرة، ومشاريع التشغيل الآلي الأخرى التي تتطلب حركة موثوقة وبسرعة منخفضة.

ورقة البيانات

الحقل	القيمة الإنجليزية
`product_type`	`محرك تروس DC مخفض`
`brand`	`محرك ChiHai`
`model`	`CHF-GM1024-N20-M4/55`
`voltage_range`	`تيار مستمر 3.0 فولت ~ 12.0 فولت`
`rated_voltages`	`3V, 6V, 12V`
`gear_ratios`	`1:50, 1:100, 1:150, 1:200, 1:350, 1:500`

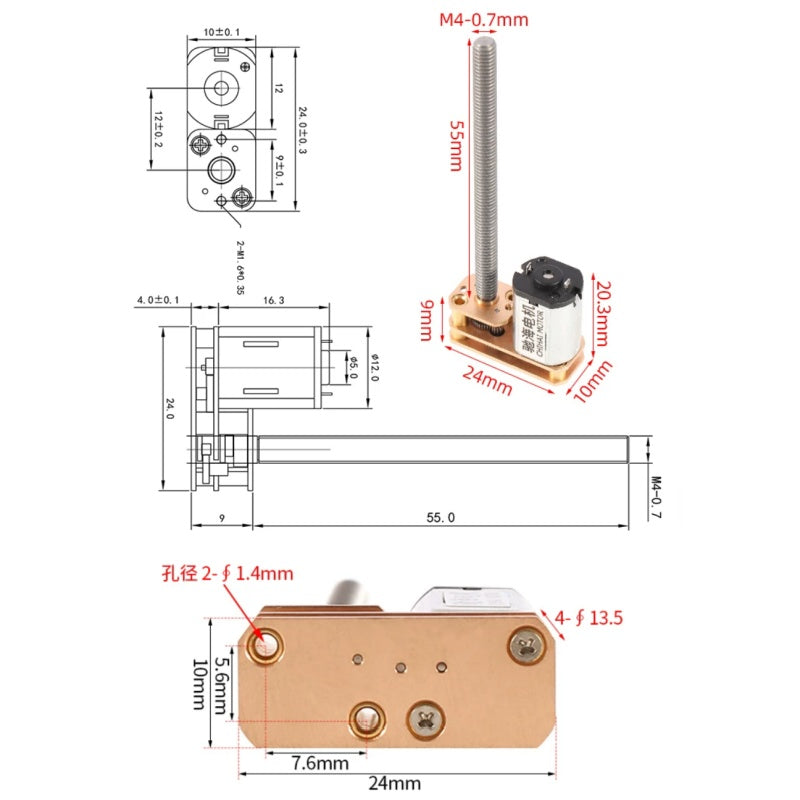

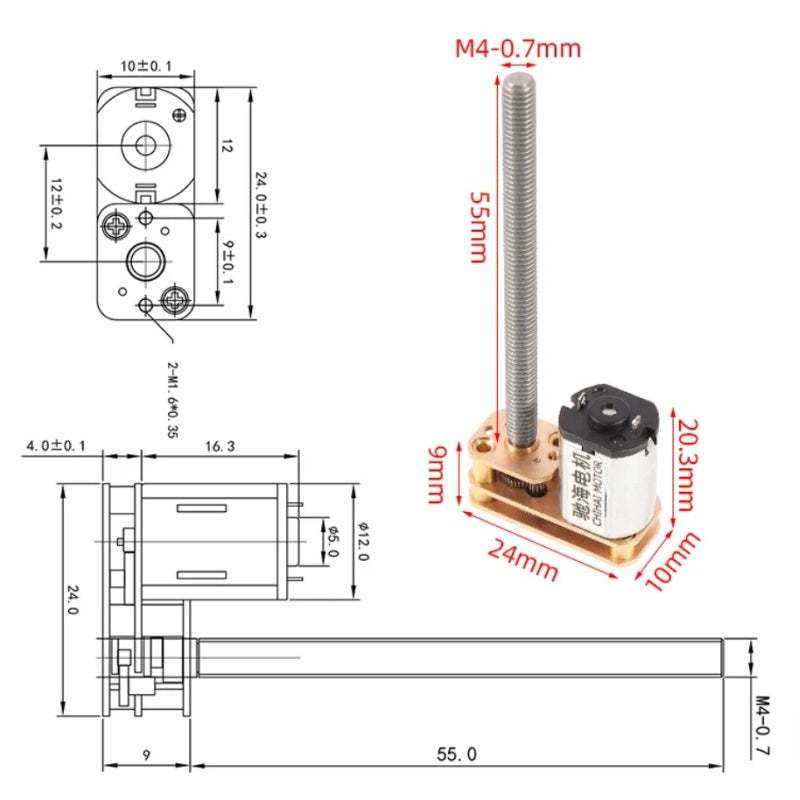

`shaft_spec`	`خيط M4 قياسي، طول 55 مم`
`shaft_diameter`	`4 مم (خيط M4)`
`shaft_length`	`55 مم`
`weight`	`~15 جرام`
`control_feature`	`سرعة قابلة للتعديل`
`optional_accessories`	`لوحة أسلاك بدون لحام، صامولة شفة، وحدة تحكم صغيرة في السرعة`
`applications`	`روبوتات ذكية، قابضات روبوتية، أثاث ذكي، أنظمة تركيز الكاميرا، رؤوس PTZ صغيرة`

مواصفات محرك التروس CHF-GM1024-N20-M4/55 DC

نظرة عامة على النموذج

النموذج: CHF-GM1024-N20-M4/55

العلامة التجارية: محرك ChiHai

النوع: محرك تروس DC مع عمود ملولب M4 (طول 55 مم)

نطاق الجهد الكهربائي: تيار مستمر 3.0 فولت ~ 12.0 فولت

أقصى حمل مسموح به: 3.0 كجم·سم (0.3 نيوتن·متر) – تجاوز هذا قد يؤدي إلى تلف التروس

تيار مستمر 12.0 فولت (نوع 05، أقصى 0.8 واط)

المعلمة	1:50	1:100	1:150	1:200	1:350	1:500
تيار عدم الحمل (ملي أمبير)	≤30	≤30	≤30	≤30	≤30	≤30
سرعة عدم الحمل (دورة في الدقيقة)	300	150	100	75	43	30
عزم الدوران المقنن (كجم·سم)	0.1	0.2	0.3	0.4	0.7	1.0
السرعة المقننة (دورة في الدقيقة)	150	75	50	37	21	15
التيار المقنن (أمبير)	≤0.07	≤0.07	≤0.07	≤0.07	≤0.07	≤0.07
عزم التوقف (كجم·سم)	0.45	0.9	1.2	1.8	2.2	أقصى 3.0
تيار التوقف (أمبير)	≤0.3	≤0.3	≤0.3	≤0.3	≤0.3	≤0.3

تيار مستمر 12.0 فولت (نوع 35، أقصى 1.4 واط)

المعلمة	1:50	1:100	1:150	1:200	1:350	1:500
تيار عدم الحمل (ملي أمبير)	≤55	≤55	≤55	≤55	≤55	≤55
سرعة عدم الحمل (دورة في الدقيقة)	430	215	143	105	61	43
عزم الدوران المقنن (كجم·سم)	0.25	0.5	0.7	1.0	1.5	2.0
السرعة المقننة (دورة في الدقيقة)	290	145	95	72	40	29
التيار المقنن (أمبير)	≤0.20	≤0.20	≤0.20	≤0.20	≤0.20	≤0.20
عزم التوقف (كجم·سم)	0.65	1.3	2.0	2.6	أقصى 3.0	أقصى 3.0
تيار التوقف (أمبير)	≤0.45	≤0.45	≤0.45	≤0.45	≤0.45	≤0.45

تيار مستمر 6.0 فولت (نوع 26، أقصى 0.6 واط)

المعلمة	1:50	1:100	1:150	1:200	1:350	1:500
تيار عدم الحمل (ملي أمبير)	≤45	≤45	≤45	≤45	≤45	≤45
سرعة عدم الحمل (دورة في الدقيقة)	330	160	110	80	45	32
عزم الدوران المقنن (كجم·سم)	0.25	0.5	0.7	1.0	1.5	2.0
السرعة المقننة (دورة في الدقيقة)	190	100	65	48	28	20
التيار المقنن (أمبير)	≤0.23	≤0.23	≤0.23	≤0.23	≤0.23	≤0.23
عزم التوقف (كجم·سم)	0.50	1.0	1.5	2.0	أقصى 3.0	أقصى 3.0
تيار التوقف (أمبير)	≤0.5	≤0.5	≤0.5	≤0.5	≤0.5	≤0.5

تيار مستمر 6.0 فولت (نوع 35، أقصى 0.4 واط)

المعلمة	1:50	1:100	1:150	1:200	1:350	1:500
تيار عدم الحمل (ملي أمبير)	≤40	≤40	≤40	≤40	≤40	≤40
سرعة عدم الحمل (دورة في الدقيقة)	210	105	70	55	30	22
عزم الدوران المقنن (كجم·سم)	0.2	0.4	0.6	0.8	1.4	2.0
السرعة المقننة (دورة في الدقيقة)	150	75	50	37	21	15
التيار المقنن (أمبير)	≤0.15	≤0.15	≤0.15	≤0.15	≤0.15	≤0.15
عزم التوقف (كجم·سم)	0.35	0.7	1.0	1.3	2.2	أقصى 3.0
تيار التوقف (أمبير)	≤0.25	≤0.25	≤0.25	≤0.25	≤0.25	≤0.25

تيار مستمر 3.0 فولت (نوع 45، أقصى 0.5 واط)

المعلمة	1:50	1:100	1:150	1:200	1:350	1:500
تيار عدم الحمل (ملي أمبير)	≤45	≤45	≤45	≤45	≤45	≤45
سرعة عدم الحمل (دورة في الدقيقة)	240	120	80	60	34	24
عزم الدوران المقنن (كجم·سم)	0.2	0.4	0.6	0.8	1.4	2.0
السرعة المقننة (دورة في الدقيقة)	150	80	52	39	22	15
التيار المقنن (أمبير)	≤0.27	≤0.27	≤0.27	≤0.27	≤0.27	≤0.27
عزم التوقف (كجم·سم)	0.50	1.0	1.5	2.0	أقصى 3.0	أقصى 3.0
تيار التوقف (أمبير)	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65

تيار مستمر 3.0 فولت (نوع 26، أقصى 0.2 واط)

المعلمة	1:50	1:100	1:150	1:200	1:350	1:500
تيار عدم الحمل (ملي أمبير)	≤45	≤45	≤45	≤45	≤45	≤45
سرعة عدم الحمل (دورة في الدقيقة)	160	80	55	40	23	16
عزم الدوران المقنن (كجم·سم)	0.2	0.4	0.6	0.8	1.4	2.0
السرعة المقننة (دورة في الدقيقة)	90	45	30	21	12	9
التيار المقنن (أمبير)	≤0.18	≤0.18	≤0.18	≤0.18	≤0.18	≤0.18
عزم التوقف (كجم·سم)	0.35	0.7	1.0	1.3	2.2	أقصى 3.0
تيار التوقف (أمبير)	≤0.3	≤0.3	≤0.3	≤0.3	≤0.3	≤0.3
