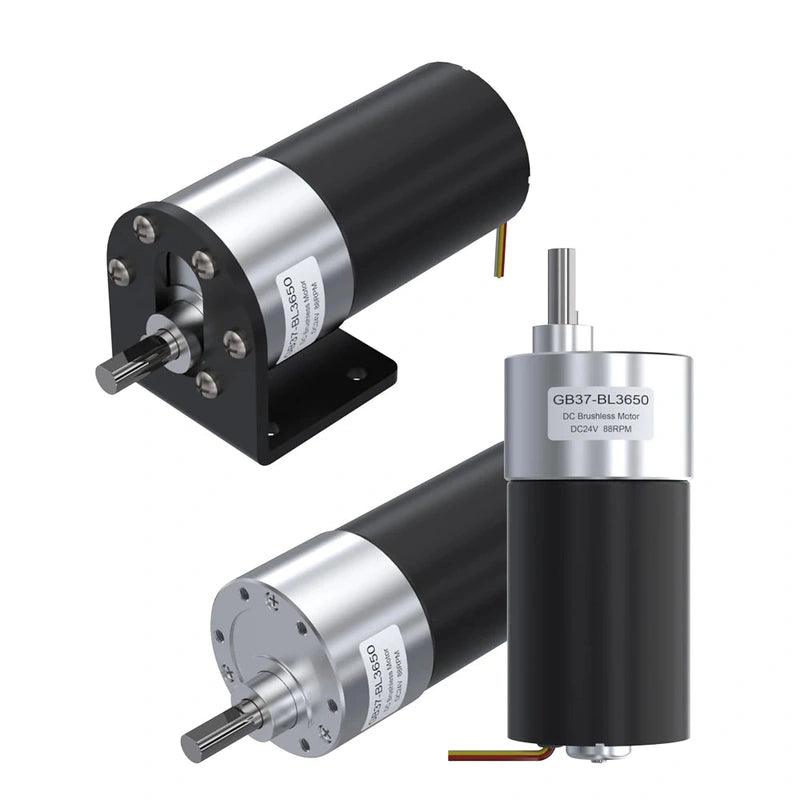

محرك تروس دقيق BLDC عديم الفرشاة GB37-BL3650 DC 12V 24V عالي عزم الدوران ومنخفض عدد الدورات في الدقيقة من 10 إلى 1280 دورة في الدقيقة للتحكم الآلي والمظلات وسيارات التخييم

سلسلة محركات DC بدون فرش BL3650، تتضمن 4 عائلات، انقر للتفاصيل:

1) BL3650: سرعة عالية (بدون صندوق تروس)

2) GB37-BL3650: صندوق تروس مشترك

3) GP36-BL3650: صندوق تروس كوكبي

4) GW5840-BL3650: صندوق تروس دودي

مزيد من سلاسل محركات DC بدون فرش (إخوة سلسلة BL3650)، انقر للتفاصيل.

الموديل: GB37-BL3650-S0621D
اسم صندوق التروس: GB37
نوع صندوق التروس: تروس مشتركة
اسم جسم المحرك: BL3650
نوع جسم المحرك: محرك تيار مستمر بدون فرش (BLDC)
عدد الأعمدة: مفرد
حجم العمود: 6 مم (القطر) * 21 مم (الطول)
شكل العمود: مقطوع على شكل حرف D، 5.5 مم (السمك) * 12 مم (الطول)
الجهد المقنن: 12/24 فولت تيار مستمر (يمكن تخفيضه)
وزن المحرك: 290 جرام (تقريباً)
درجة حرارة استخدام المحرك: 0 درجة مئوية - 70 درجة مئوية
تخزين المحرك:
- درجة الحرارة: 0 درجة مئوية - 40 درجة مئوية
- الرطوبة: 15% - 90% رطوبة نسبية

GB37-BL3650 هو محرك تروس DC بدون فرش بعزم دوران عالٍ وسرعة دوران منخفضة (سرعة منخفضة) وعمر طويل.

الجهد المقنن للمحرك هو 12/24 فولت تيار مستمر، ويمكن تخفيضه.

عندما يتم تخفيض الجهد، يتم تخفيض سرعته وتياره وعزمه بالتناسب.

عادة عندما يتم تخفيض الجهد إلى 6/12 فولت (1/2 من 12/24 فولت تيار مستمر)، فإن السرعة والتيار والعزم تكون حوالي 1/2 من تلك عند 12/24 فولت.

السرعة (دورة في الدقيقة) في خيار الشراء هي الجهد المقنن 12/24 فولت تيار مستمر.

سرعة عدم التحميل عند الجهد المقنن 12/24 فولت تيار مستمر (السرعات في خيارات الشراء) هي:
10 12 16 20 29 38 47 61 88 114 142 266 425 800 1280 دورة في الدقيقة

سرعة عدم التحميل عند الجهد المخفض 6/12 فولت تيار مستمر (السرعات في خيارات الشراء مقسومة على 2) هي:
5 6 8 10 14.5 19 23.5 30.5 44 57 71 133 212.5 400 640 دورة في الدقيقة

لمزيد من الفولتية والسرعات، يرجى الاتصال بنا.

تتضمن الحزمة:
- 1 × محرك مع سلك (طول حوالي 280 مم)

ملاحظات:
1. يجب عدم توصيل VCC و GND بشكل خاطئ.
2. لا يمكن توصيل CW/CCW، PWM، BRAKE بـ VCC.
3. يحظر إشارة CW/CCW أثناء تشغيل المحرك. عند الحاجة إلى تغيير الاتجاه، يرجى إيقاف المحرك أولاً، ثم ضبط CW/CCW الصحيح وفقًا لاتجاه دوران المحرك المتوقع، ثم بدء تشغيل المحرك.
4. بالنسبة لمحركات التروس، يجب ضرب نبضة خرج FG بنسبة التخفيض في صندوق التروس.

ملاحظات: يصف توصيل الدبوس لمحرك التيار المستمر بدون فرش كيفية توصيل دبابيس المحرك عند بدء تشغيل المحرك، وكيفية التحكم في السرعة والفرامل.

قوس محركات تروس التيار المستمر من سلسلة GB37 (انقر على الصورة أدناه للحصول على التفاصيل)
