CHS-15BY محرك متدرج بتيار مستمر 5 فولت ثنائي الطور ورباعي الأسلاك
السعر الاعتيادي
Dhs. 66.00 AED
السعر الاعتيادي
سعر البيع
Dhs. 66.00 AED
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
Free Shipping Above 200 AED
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي
تعذّر تحميل توفر الاستلام
النوع أ: CHS-15BY 10Ω 1.5mm Shaft Stepper Motor, 5V DC, 2-Phase 4-Wire
النوع ب: CHS-15BY 30Ω 1mm Shaft Stepper Motor, 5V DC, for Camera PTZ
نظرة عامة على المنتج

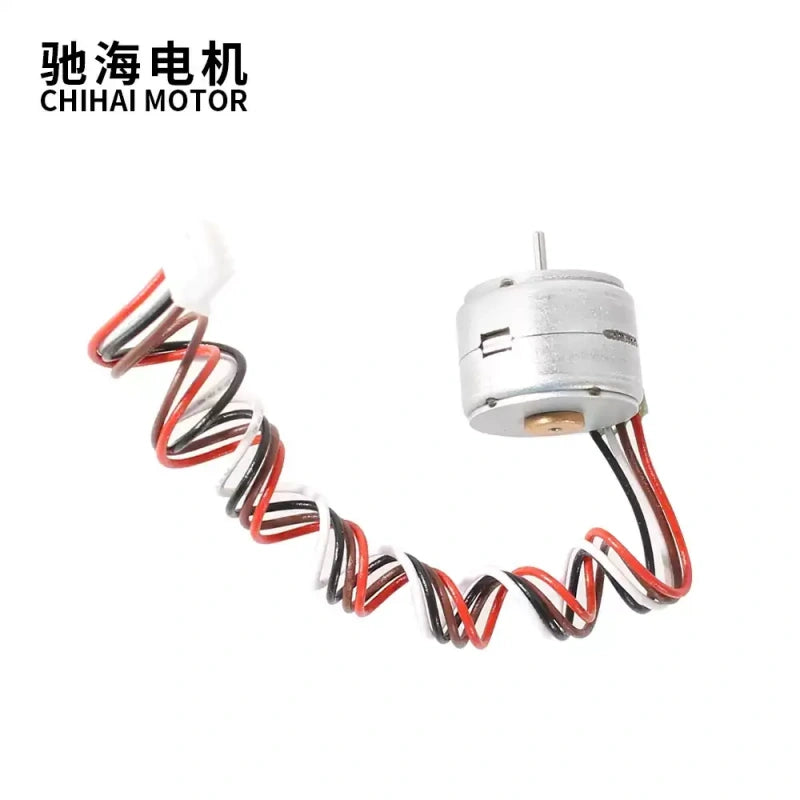

إن محرك ستيبر DC CHS-15BY بمغناطيس دائم هو محرك صغير ثنائي الطور بـ 4 أسلاك، مصمم للتحكم الدقيق في الحركة في التطبيقات الصغيرة. مع نسختين (أ/ب) تقدمان أحجام عمود دوران ومستويات مقاومة مختلفة، فهو مثالي لرؤوس الكاميرات المتحركة (Pan-Tilt-Zoom)، وأجهزة المنزل الذكي، ومشاريع الروبوتات المصغرة.
الميزات الرئيسية
- نسختان مزدوجتان: اختر بين النسخة A (عمود 1.5 مم، 10 أوم) والنسخة B (عمود 1 مم، 30 أوم) لتناسب متطلبات مشروعك.
- تشغيل بجهد منخفض: مصمم للاستخدام بجهد 5 فولت تيار مستمر، مع توافق يصل إلى 3.7 فولت (النسخة B) لخيارات طاقة مرنة.
- تحكم دقيق بالستيبر: محرك ثنائي الطور ذو طورين بزاوية خطوة 18 درجة، متوافق مع مشغلات الستيبر الشائعة (مثل L6219).
- صغير وخفيف الوزن: يزن 10 جرام فقط، وله عامل شكل صغير مثالي للتطبيقات ذات المساحة المحدودة.
- محسن لاستخدام PTZ: مصمم لرؤوس الكاميرات المتحركة، ويوفر تحكمًا سلسًا في الحركة بسرعات منخفضة.
المواصفات (CHS-15BY)
- الموديل: CHS-15BY
- العلامة التجارية: ChiHai Motor
- الجهد المقدر: 5 فولت تيار مستمر (يدعم 3.7-12 فولت، حسب النسخة)
- نوع المحرك: محرك ستيبر ثنائي الطور بـ 4 أسلاك
- زاوية الخطوة: 18 درجة/خطوة (النسخة B)
- النسخ:
- A: عمود 1.5 مم، مقاومة 10 أوم ±10%، عزم دوران سحب 12 جرام·سم عند 1000 هرتز
- B: عمود 1 مم، مقاومة 31±7% أوم، عزم دوران سحب 8 جرام·قوة·سم عند 500 نبضة في الثانية
- طول العمود: 5.3 مم
- الوزن: حوالي 10 جرام
- درجة حرارة التشغيل: -20 ~ +85 درجة مئوية (النسخة B)
التطبيقات
مثالي للروبوتات الذكية، الأذرع الروبوتية، الأثاث الذكي، أنظمة تركيز الكاميرا، رؤوس الكاميرات المتحركة المصغرة، وغيرها من مشاريع الأتمتة الصغيرة التي تتطلب تحكمًا دقيقًا في الحركة وبطاقة منخفضة.
ملاحظات هامة: للتشغيل المستمر، راقب درجة حرارة المحرك وقم بتطبيق تدابير التبريد إذا حدث ارتفاع في درجة الحرارة.
ورقة البيانات
| الخاصية | القيمة |
|---|---|
| نوع المنتج | محرك ستيبر DC بمغناطيس دائم |
| الموديل | CHS-15BY |
| العلامة التجارية | ChiHai Motor |
| الجهد المقدر | 5 فولت تيار مستمر |
| نوع المحرك | محرك ستيبر ثنائي الطور بـ 4 أسلاك |
| النسخ | A (1.5 مم/10 أوم)، B (1 مم/30 أوم) |
| زاوية الخطوة | 18 درجة/خطوة (النسخة B) |
| عمود الخرج | عمود دائري 1.0 مم/1.5 مم، طول 5.3 مم |
| الوزن | حوالي 10 جرام |
| التطبيقات | رؤوس كاميرات PTZ، الأثاث الذكي، الروبوتات المصغرة |
أبعاد المحرك
أبعاد وتوصيلات النوع A
أبعاد وتوصيلات النوع B
