جهاز حماية من زيادة التيار المستمر CHINT NXU-IIG SPD 2P 40kA DC85V/350V/500V
السعر الاعتيادي
Dhs. 108.00 AED
السعر الاعتيادي
سعر البيع
Dhs. 108.00 AED
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
Free Shipping Above 200 AED
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي
تعذّر تحميل توفر الاستلام
جهاز حماية من زيادة التيار المستمر SPD من CHINT NXU-IIG 2P 40kA تيار مستمر 85 فولت/350 فولت/500 فولت مانع الصواعق للتيار المستمر، إنذار اتصال عن بعد اختياري سلسلة NXU-II GF لأنظمة الطاقة الشمسية الكهروضوئية
نظرة عامة على المنتج
يتوافق جهاز حماية التيار المستمر من زيادة التيار (SPD من النوع الثاني) من سلسلة CHINT NXU-IIG مع معيار YD/T1235.1 و YD/T1235.2، وهو مصمم خصيصًا لنظام الطاقة الشمسية الكهروضوئية بالتيار المستمر، لامتصاص زيادة التيار الناتج عن الصواعق والجهد الزائد العابر، وحماية العاكس الشمسي وصندوق التجميع ومعدات توزيع التيار المستمر.
يتوفر نوعان:
- NXU-II G: جهاز SPD قياسي للتيار المستمر بدون اتصال إشارة عن بعد
- NXU-II GF: جهاز SPD للتيار المستمر مع اتصال مساعد مدمج للاتصال/الإنذار عن بعد لمراقبة الخزانة عن بعد
المواصفات المقدرة: قطبان 2P، تيار التفريغ الاسمي In=20kA، أقصى تيار تفريغ Imax=40kA (8/20 ميكروثانية)؛ خيار الجهد المستمر المستمر: تيار مستمر 85 فولت / تيار مستمر 350 فولت / تيار مستمر 500 فولت.
المعايير الفنية الأساسية
| المعلمة | القيمة |
|---|---|
| العلامة التجارية | CHINT |
| النموذج | NXU-II G / NXU-II GF (مع اتصال إنذار عن بعد) |
| القطب | 2P |
| In (تيار التفريغ الاسمي) | 20kA (8/20 ميكروثانية) |
| Imax (أقصى تيار تفريغ) | 40kA (8/20 ميكروثانية) |
| جهد التيار المستمر المستمر Uc | تيار مستمر 85 فولت / تيار مستمر 350 فولت / تيار مستمر 500 فولت |
| مستوى حماية الجهد Up | 0.6 كيلو فولت (85 فولت) / 1.5 كيلو فولت (350 فولت) / 1.8 كيلو فولت (500 فولت) |
| تيار التسرب Iie | < 20 ميكرو أمبير لكل قطب |
| اتصال عن بعد (نوع GF) | تيار متردد 250 فولت / 0.5 أمبير؛ تيار مستمر 250 فولت / 0.1 أمبير، أقصى مقطع عرضي للأسلاك 1.5 مم² |
| درجة الحرارة المحيطة | -5 درجة مئوية ~ +40 درجة مئوية (عادي) / -40 درجة مئوية ~ +70 درجة مئوية (غير عادي) |
| أقصى ارتفاع للتركيب | < 3000 متر، تركيب داخلي على سكة DIN |
| ميزة الحماية | حماية حرارية من الشيخوخة وارتفاع درجة الحرارة + مؤشر مرئي لحالة الفشل |
تعريف النموذج وزر التحديد باللغة الإنجليزية

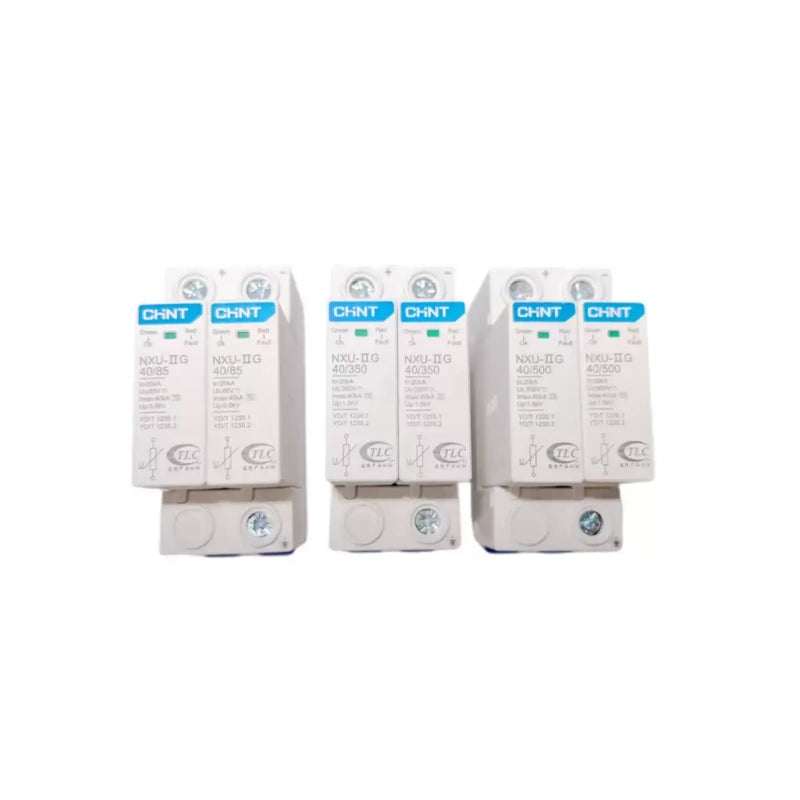

النوع القياسي NXU-II G (بدون اتصال)

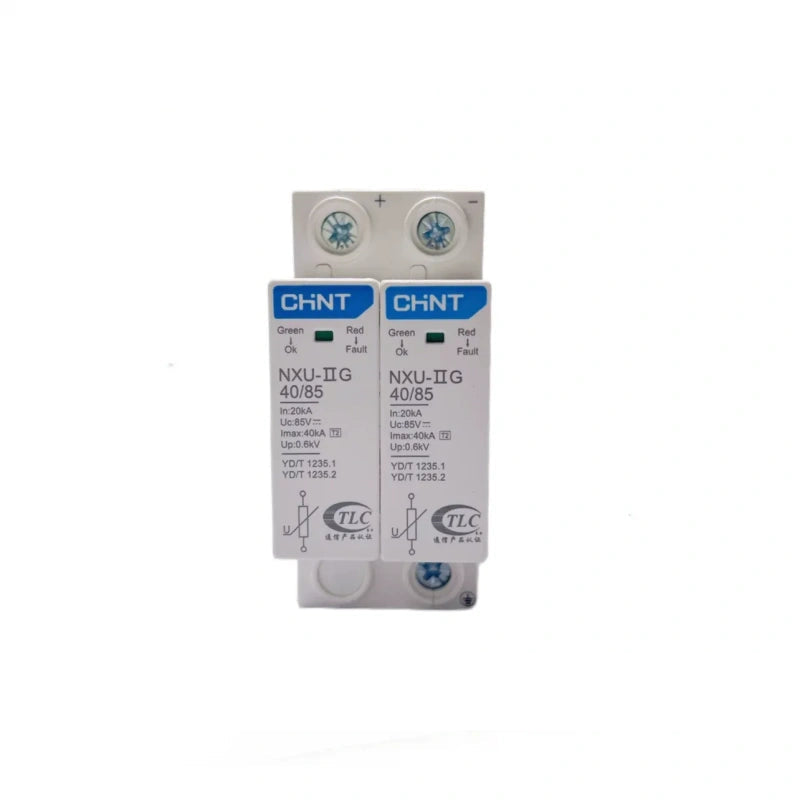

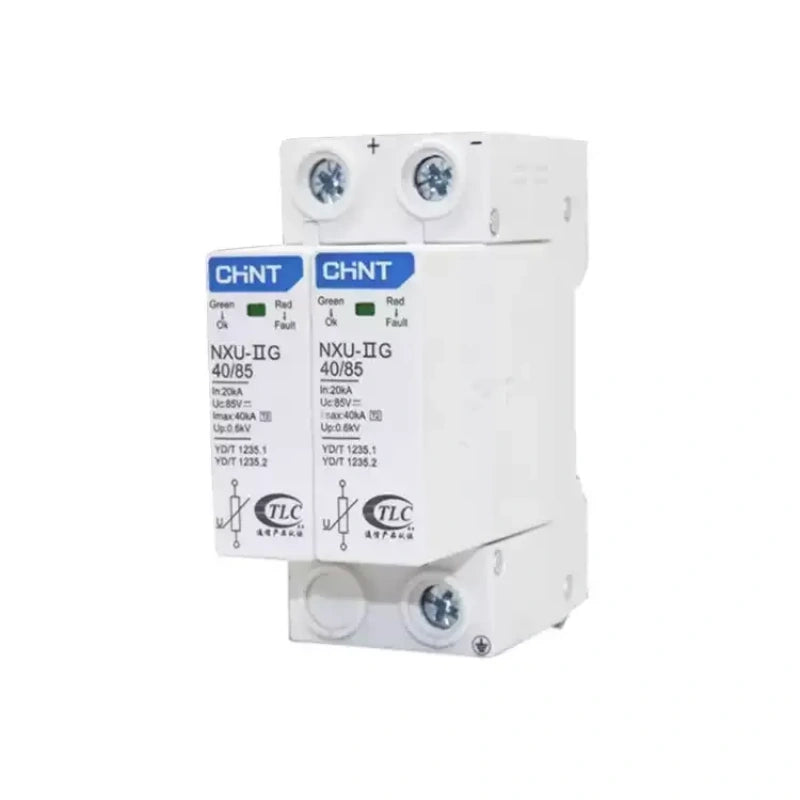

- 2P 40KA DC85V NXU-II G40/85 – 2P 40kA DC85V DC SPD NXU-IIG40/85

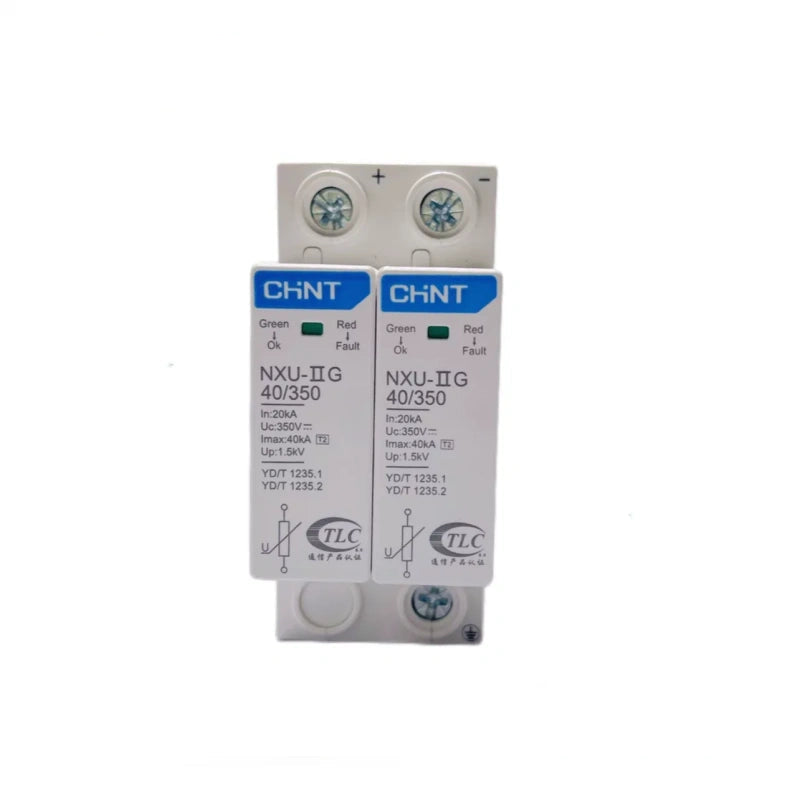

- 2P 40KA DC350V NXU-II G40/350 – 2P 40kA DC350V DC SPD NXU-IIG40/350

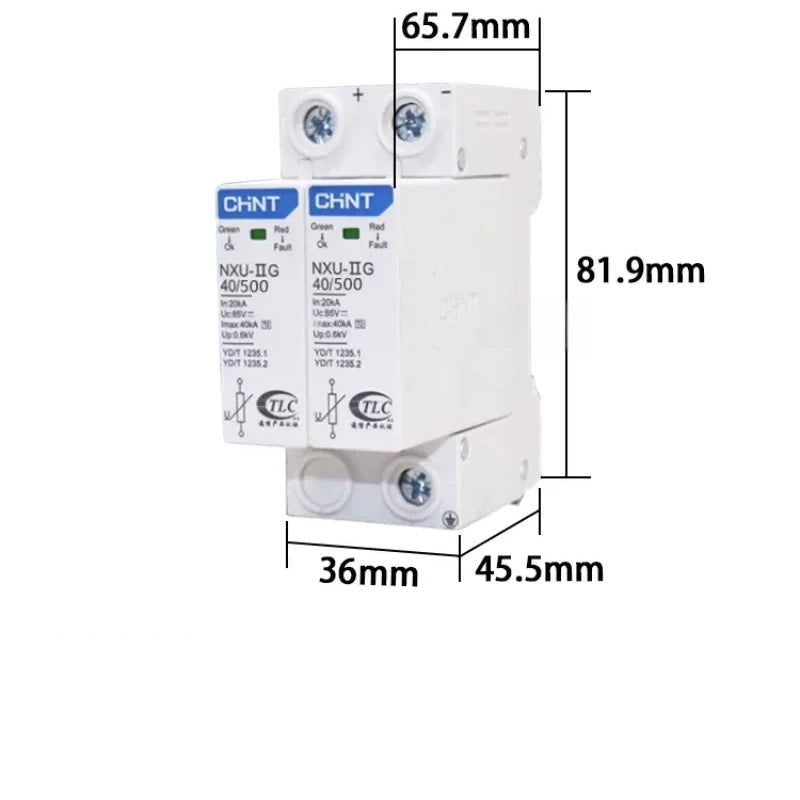

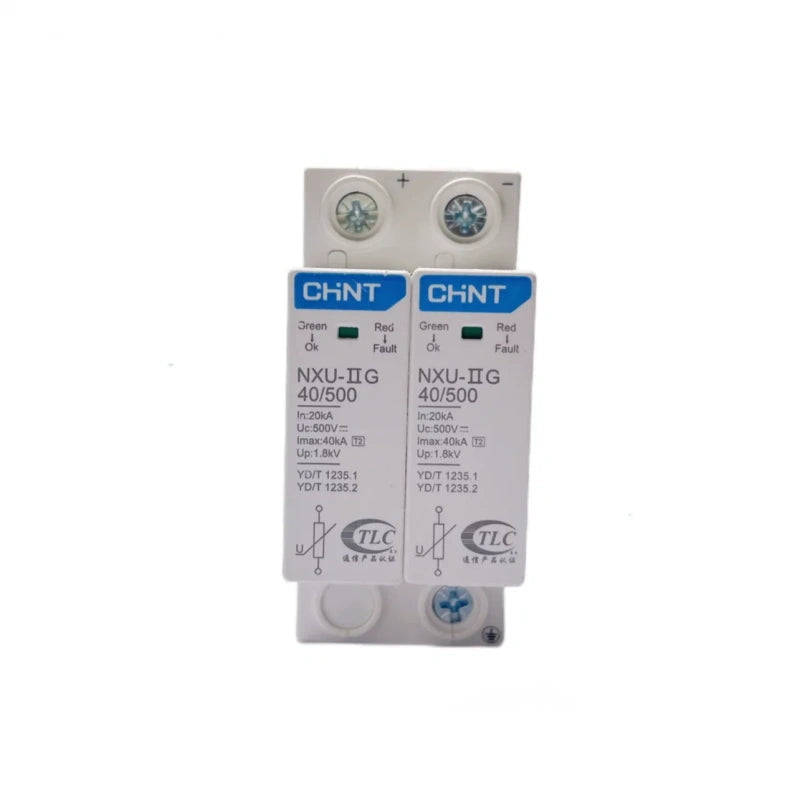

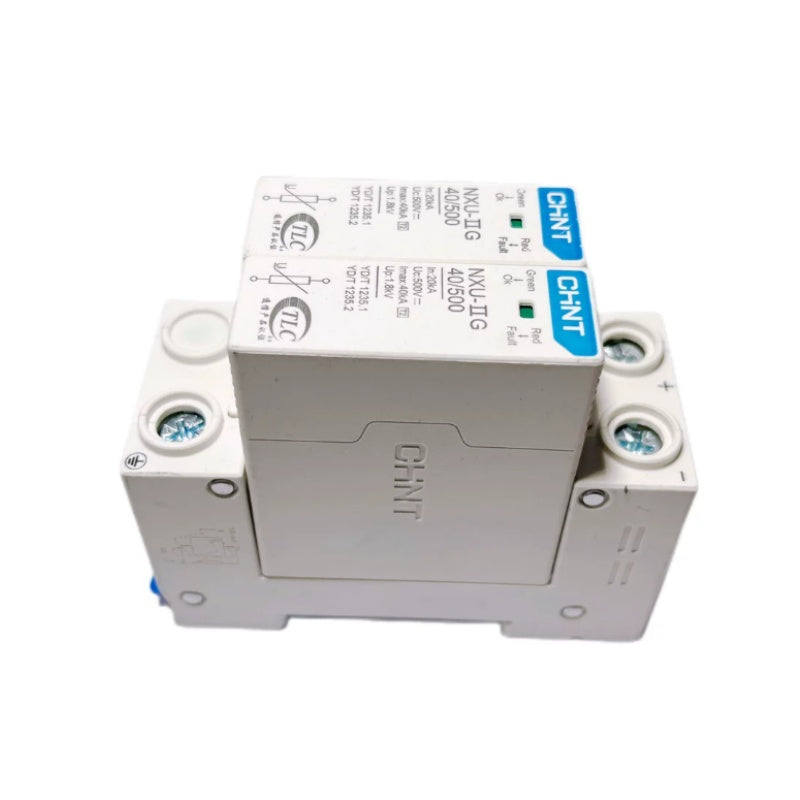

- 2P 40KA DC500V NXU-II G40/500 (موصى به) – 2P 40kA DC500V PV Surge Protector NXU-IIG40/500 (موصى به)
نوع اتصال الإنذار عن بعد GF NXU-II GF

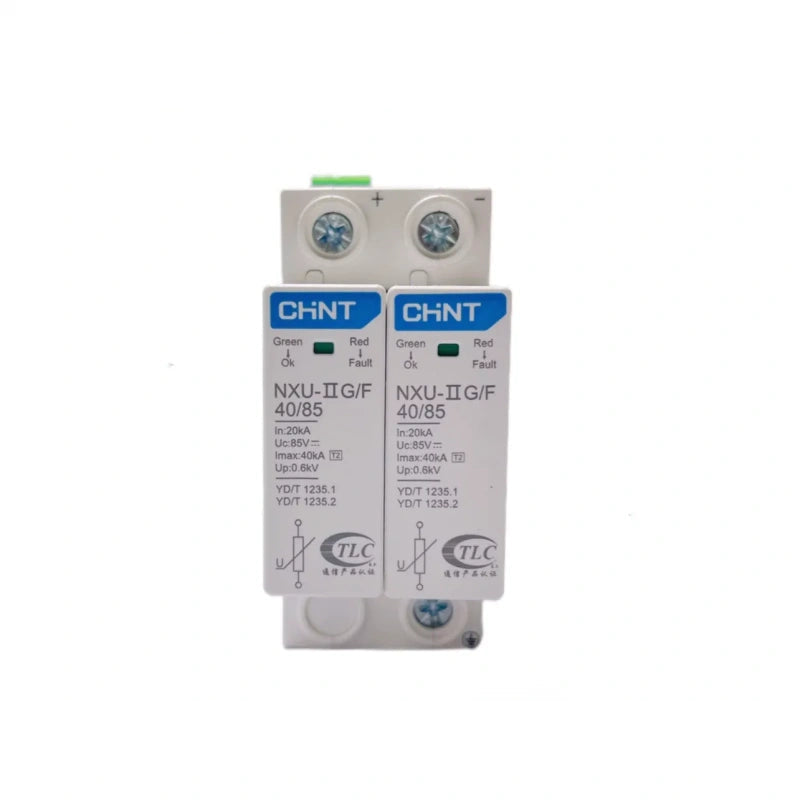

- 2P 40KA DC85V NXU-II GF40/85 – 2P 40kA DC85V SPD مع اتصال إنذار عن بعد NXU-IIGF40/85

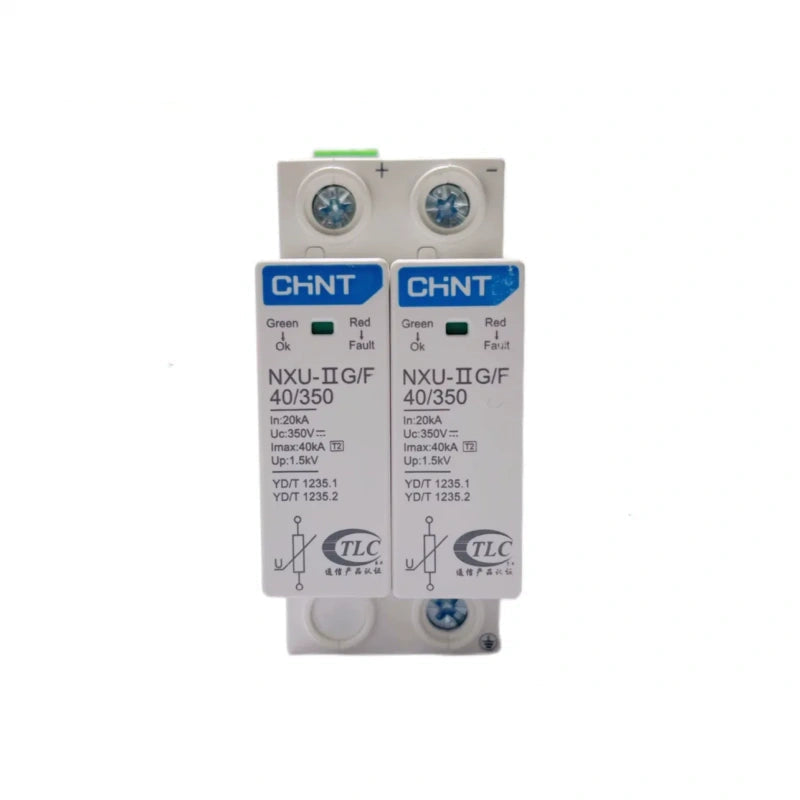

- 2P 40KA DC350V NXU-II GF40/350 – 2P 40kA DC350V SPD مع اتصال إنذار عن بعد NXU-IIGF40/350

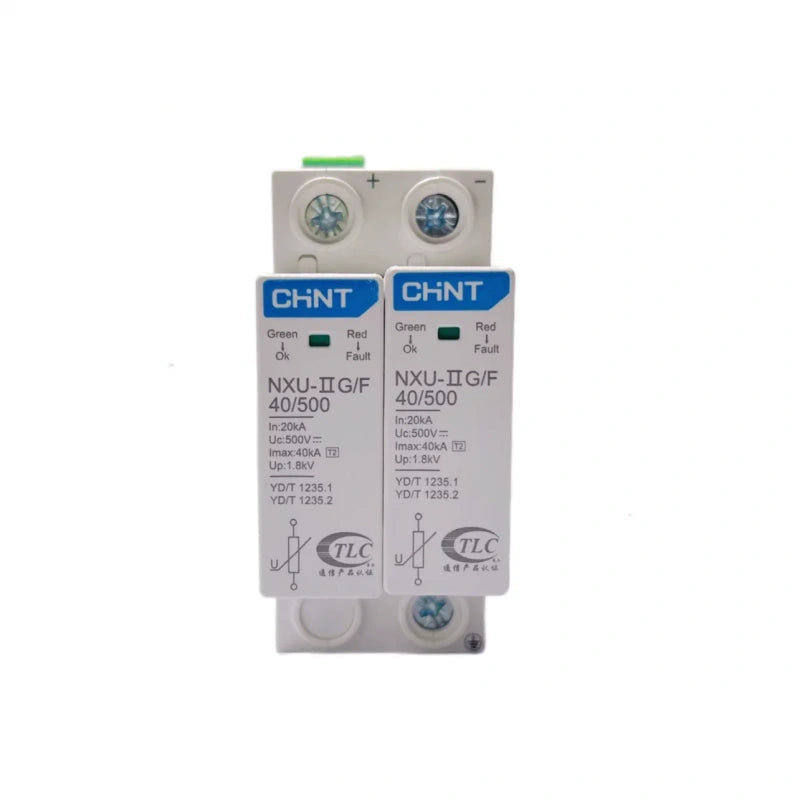

- 2P 40KA DC500V NXU-II GF40/500 – 2P 40kA DC500V PV SPD مع مخرج إشارة عن بعد NXU-IIGF40/500
الميزات الرئيسية
- حماية فصل حرارية مدمجة، تقطع الدائرة تلقائيًا عند ارتفاع درجة حرارة القلب وتلفه لتجنب خطر الحريق.
- مؤشر نافذة مرئي: يغير اللون بمجرد تعطل الوحدة لتسهيل فحص الصيانة.
- إصدار GF مع اتصال مساعد مستقل، إشارة خطأ ردود الفعل عن بعد إلى PLC/لوحة التحكم.

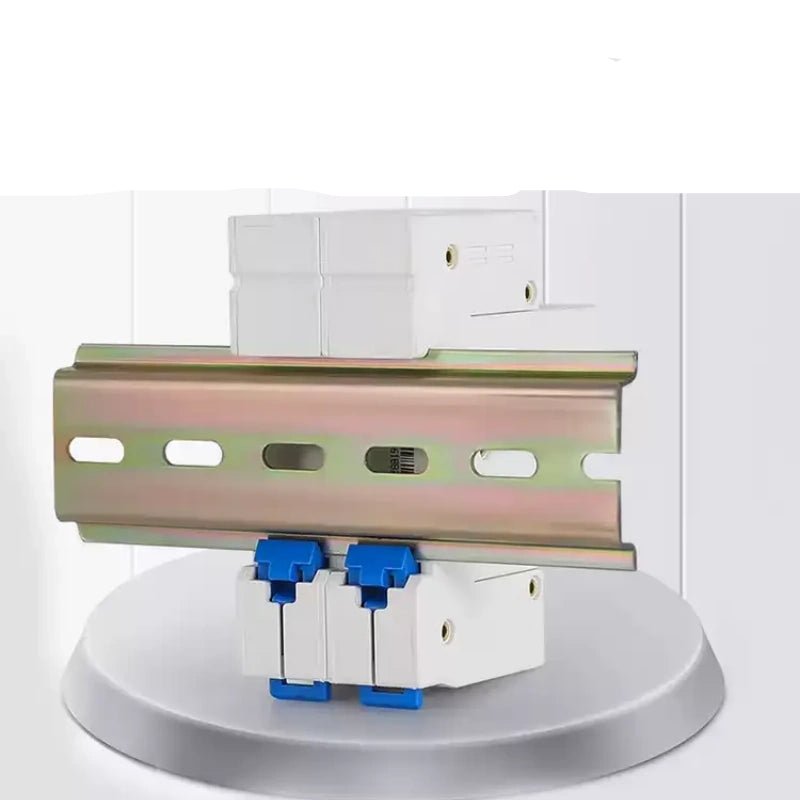

- تصميم قياسي قابل للتوصيل بسكة DIN مقاس 35 مم، استبدال الخرطوشة التالفة دون قطع طاقة الدائرة الرئيسية.
التطبيق
صندوق تجميع الطاقة الشمسية الكهروضوئية، الجانب المستمر من العاكس الكهروضوئي، خزانة تخزين طاقة البطارية، خزانة إمداد الطاقة المستمرة.
