واقي محرك شنت JD-5

Name: واقي محرك شنت JD-5
Brand: CHINT ELECTRIC
SKU: Chint JD-5 Series Three-Phase Motor Integrated Protector JD-5 1A~80A NC / AC220V
Price: 91.0 AED
Availability: InStock

Dhs. 91.00 AED

مبيع نفد المخزون

الشحن يُحسب عند إتمام الشراء.

رقم الموديل 1 أمبير - 80 أمبير عادة مغلقة من 1 أمبير إلى 80 أمبير 2 أمبير ~ 20 أمبير 20 أمبير ~ 80 أمبير 80 أمبير ~ 200 أمبير 160 أمبير ~ 400 أمبير 0.5 أمبير ~ 5 أمبير

الجهد (فولت) تيار متناوب 220 فولت تيار متردد 380 فولت

متغيرات المنتج

Free Shipping Above 200 AED
شحن مجاني عند طلبك أكثر من 200 درهم إماراتي

الكمية

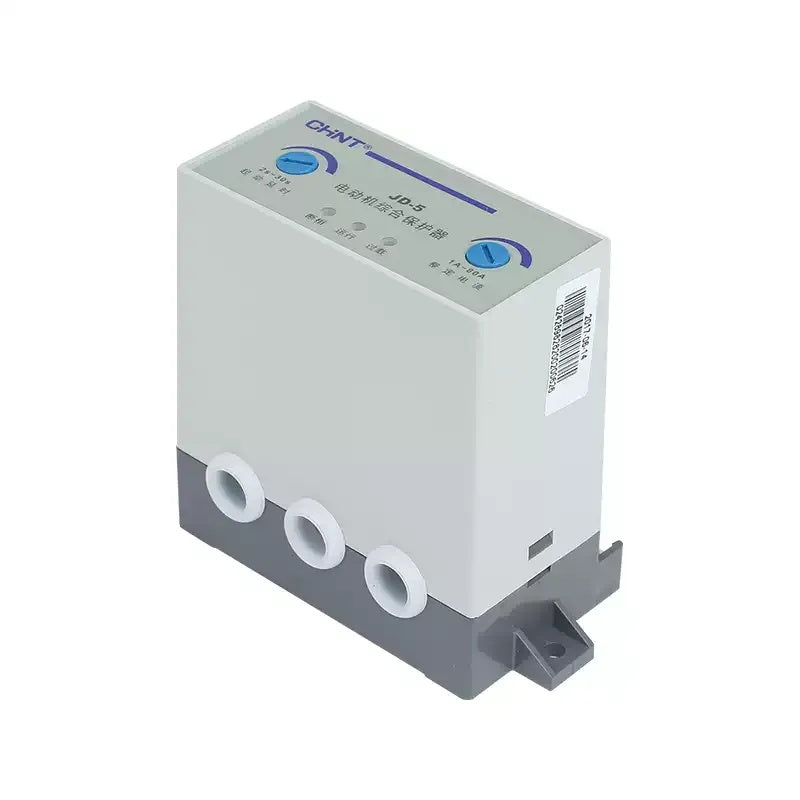

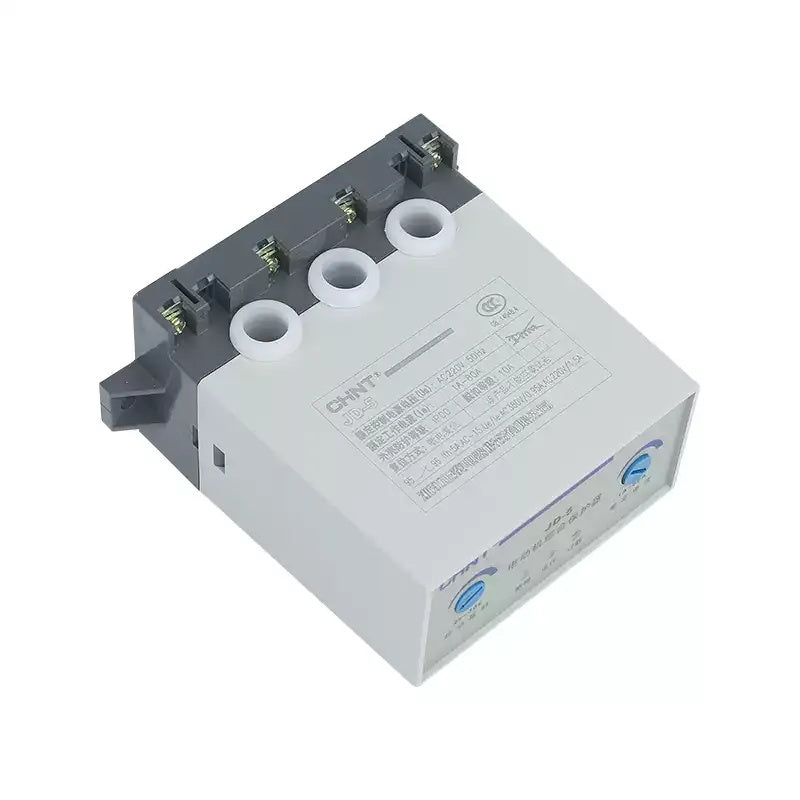

واقي المحرك Chint JD-5، تيار 0.5-400 أمبير، 220 فولت/380 فولت، حماية من فقدان الطور والحمل الزائد

نظرة عامة على المنتج

إن واقي المحرك المتكامل ثلاثي الأطوار من سلسلة Chint JD-5 هو جهاز حماية للمحركات الصناعية عالي الأداء، مصمم لحماية المحركات غير المتزامنة ثلاثية الأطوار من فقدان الطور والحمل الزائد والأعطال الأخرى. بجهد عزل مقنن يبلغ 690 فولت، وتردد 50 هرتز، ونطاق تيار واسع من 0.5 أمبير إلى 400 أمبير، يتوافق هذا الواقي مع المحركات من 0.25 كيلوواط إلى 200 كيلوواط، ويدعم كلا من مصادر الطاقة التحكم 220 فولت و 380 فولت. يتميز بفئة تعثر 10 أمبير، وتيار إعداد قابل للتعديل باستمرار، وتوصيل عبر القلب، ويوفر حماية موثوقة وفي الوقت الفعلي للمحركات في الأتمتة الصناعية وخطوط الإنتاج والمعدات الميكانيكية، مما يضمن التشغيل الآمن والمستقر.

ورقة البيانات

??????????€?	??????????€???????????????????	المعلمة
????????????	Product Name	واقي المحرك المتكامل ثلاثي الأطوار من سلسلة Chint JD-5
??????	Brand	Chint (زينجتاي)
????????????	Model Number	JD-5/5, JD-5/20, JD-5/80, JD-5/200, JD-5/400
??????????????????	Rated Insulation Voltage	تيار متردد 690 فولت
????????????	Rated Frequency	50 هرتز
??????????????????	Setting Current Range	0.5~5 أمبير (JD-5/5)، 2~20 أمبير (JD-5/20)، 20~80 أمبير (JD-5/80)، 80~200 أمبير (JD-5/200)، 160~400 أمبير (JD-5/400)
?€????????????????	Compatible Motor Power	0.25~2.5 كيلوواط، 1~10 كيلوواط، 10~40 كيلوواط، 40~100 كيلوواط، 80~200 كيلوواط
??????????????????	Control Supply Voltage	تيار متردد 220 فولت / 380 فولت (متوافق مع الجهد المزدوج)
????????????	Protection Functions	حماية من فقدان الطور، حماية من الحمل الزائد
????????????	Trip Class	الفئة 10 أمبير

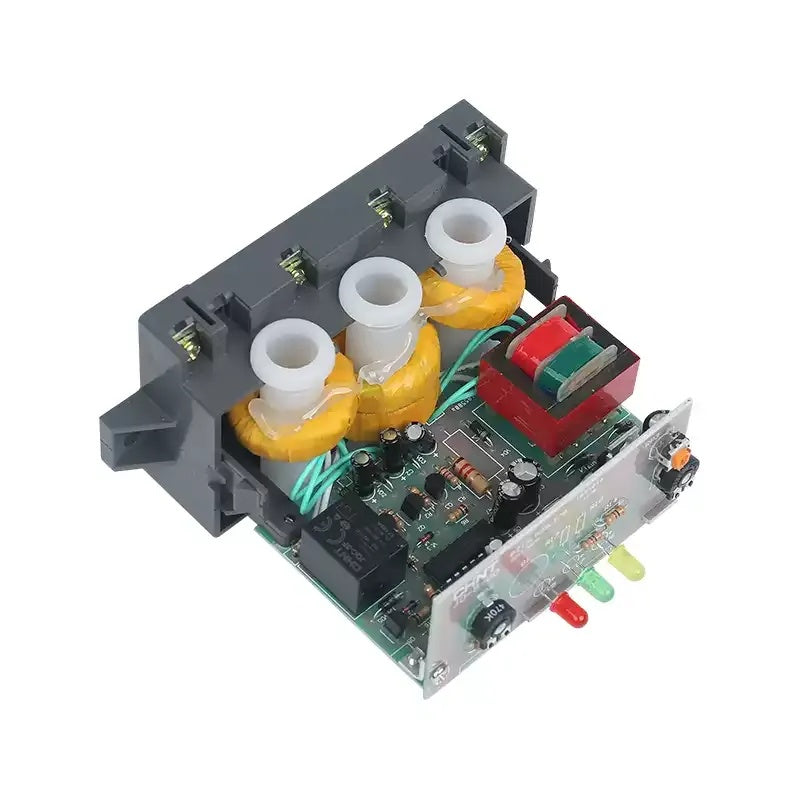

????????????	Structure Type	إلكتروني ثلاثي الأطوار، توصيل عبر القلب
????????????	Installation Method	تثبيت بالبراغي
????????????	Reset Method	إعادة ضبط بإزالة الطاقة
????????????	Indication Function	مؤشرات حالة فقدان الطور، التشغيل، الحمل الزائد
??????????????????????????????	Control Circuit Insulation Voltage	تيار متردد 380 فولت
????????????	Utilization Category	AC-15
??????????????????	Conventional Free Air Thermal Current	5 أمبير

الميزات الأساسية

حماية شاملة للمحرك

وظائف حماية مدمجة من فقدان الطور والحمل الزائد، تتعثر تلقائيًا لقطع إمداد الطاقة عند حدوث الأعطال، مما يمنع احتراق المحرك بشكل فعال ويطيل عمر الخدمة.
تيار إعداد قابل للتعديل باستمرار

يمكن تعديل تيار الإعداد باستمرار ضمن النطاق المقنن، مما يتيح التوافق الدقيق مع طاقة المحرك وظروف الحمل المختلفة، مما يضمن حماية مرنة ودقيقة.
فئة تعثر 10 أمبير وموثوقية عالية

تتميز بخاصية تعثر من الفئة 10 أمبير لتوفير حماية مثالية لبدء تشغيل المحرك، وتجنب التعثر الكاذب أثناء بدء التشغيل العادي مع ضمان استجابة سريعة لأعطال الحمل الزائد.
تصميم توصيل عبر القلب

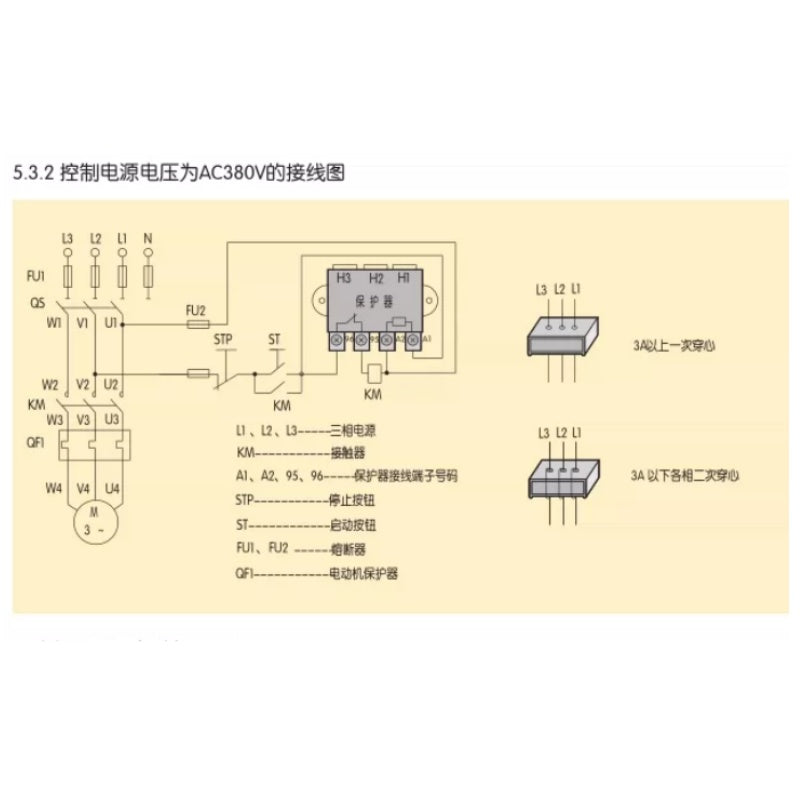

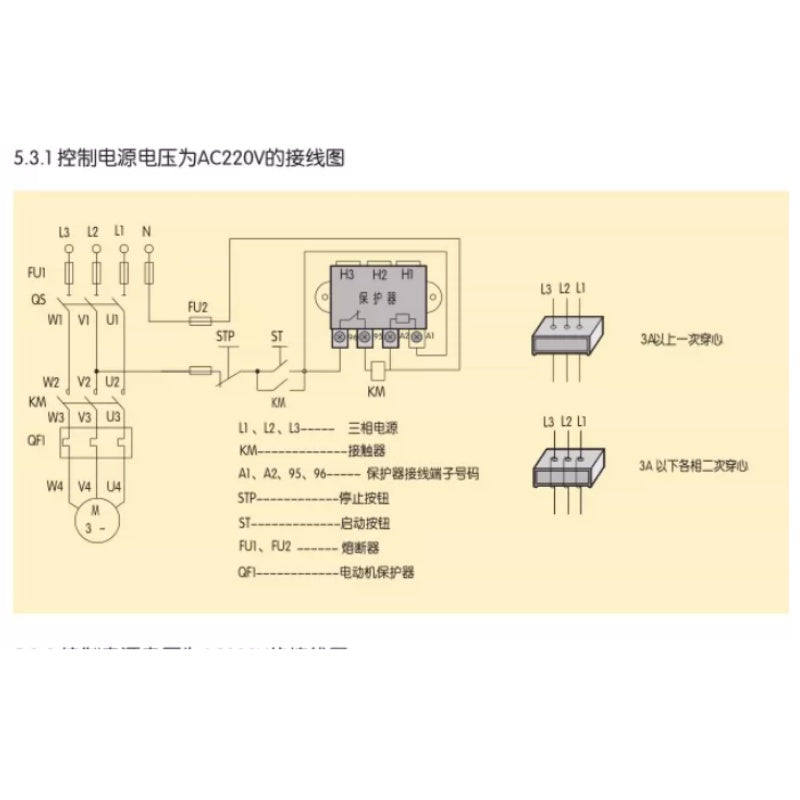

توصيل عبر القلب لسهولة التركيب، مع طريقتين للتوصيل: توصيل أحادي عبر القلب للتيارات التي تزيد عن 3 أمبير، وتوصيل ثانوي عبر القلب للتيارات التي تقل عن 3 أمبير، مما يتكيف مع سيناريوهات التوصيل المختلفة.
مؤشر حالة مرئي

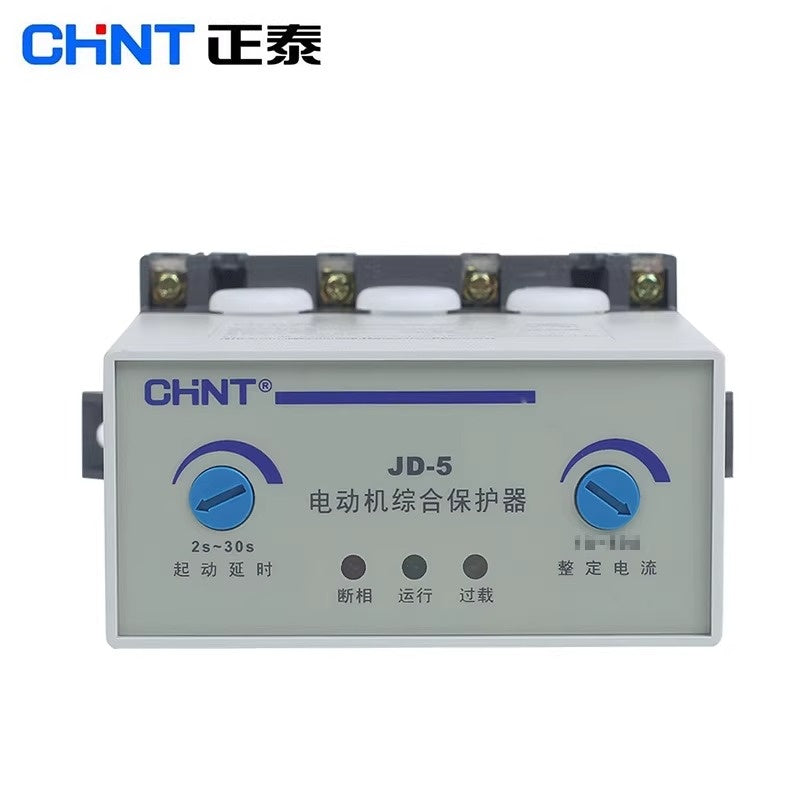

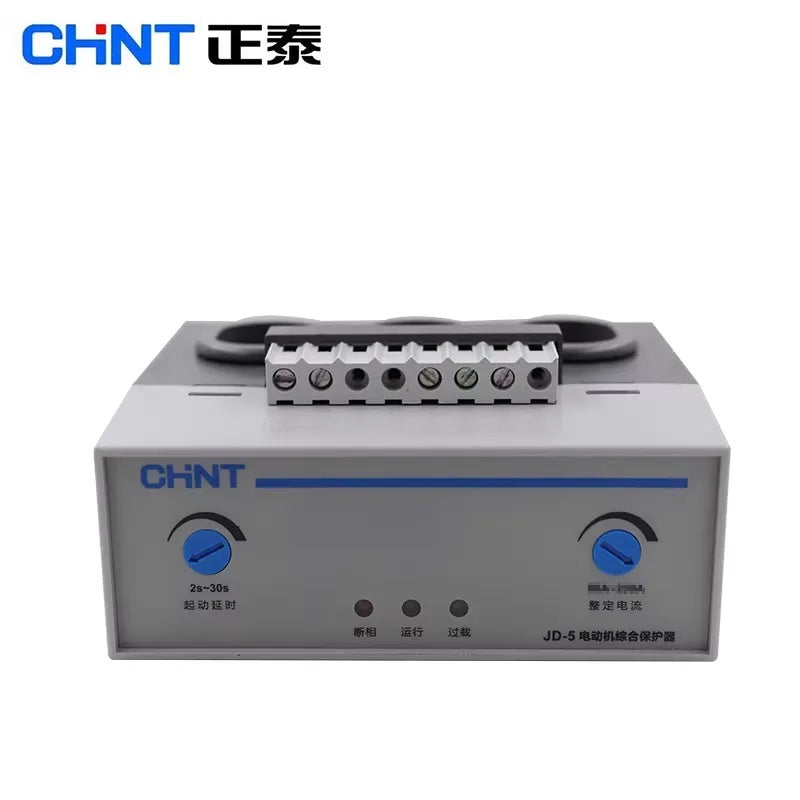

ثلاثة مصابيح مؤشر مستقلة تعرض بوضوح حالة فقدان الطور والتشغيل والحمل الزائد، مما يتيح المراقبة في الوقت الفعلي لعملية المحرك وتشخيص الأعطال بسرعة.
توافق الجهد المزدوج

متوافق مع كل من مصادر الطاقة التحكم AC 220V و 380V، ومناسب لأنظمة التحكم الصناعية المختلفة ودوائر التحكم في المحركات.
متين وسهل التركيب

هيكل إلكتروني ثلاثي الأطوار قوي مع تثبيت بالبراغي، مما يضمن تشغيلًا مستقرًا على المدى الطويل في البيئات الصناعية القاسية، مع توصيل بسيط وصيانة سهلة.
