محرك تروس كوكبي عديم المسفرات تيار مستمر 12 فولت 24 فولت عزم دوران عالٍ 90 كجم سرعة من 8 دورة في الدقيقة إلى 1154 دورة في الدقيقة PWM BLDC علبة تروس معدنية محرك 36GP-3626 كهربائي

المواصفات

محرك تروس كوكبي بدون فرشاة تيار مستمر 12 فولت 24 فولت عزم دوران عالٍ 90 كجم سرعة 8 دورة في الدقيقة إلى 1154 دورة في الدقيقة PWM BLDC علبة تروس معدنية محرك 36GP-3626 كهربائي

اسم العلامة التجارية: HYSMOTOR

شهادة: CCC

شهادة: ROHS

المنشأ: البر الرئيسي للصين

التبديل: فرشاة

النوع: محرك تروس

ميزة الحماية: مقاوم للتقطير

البناء: مغناطيس دائم

الاستخدام: قارب

الاستخدام: سيارة

الاستخدام: دراجة كهربائية

الاستخدام: مروحة

الاستخدام: جهاز منزلي

الكفاءة: IE 1

رقم الموديل: 36GP-3626

مقدمة طريقة التوصيل

الخط الأسود: توصيل الطرف السالب لمصدر الطاقة DC -

الخط الأحمر: توصيل الطرف الموجب لمصدر الطاقة DC +

ملاحظة: قم بتوصيل الخط الأزرق بالخط السالب لمصدر الطاقة وسيتوقف المحرك على الفور، هذه هي وظيفة الفرامل

الخط الأبيض: هو الخط الذي يتحكم في دوران المحرك في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة. قم بتوصيل الخط الأبيض بالخط الأسود وسيغير المحرك اتجاه الدوران على الفور.

الخط الأصفر: خط إشارة FG يخرج إشارة Hall، النبضة الأساسية تدور دورة واحدة وإشارة واحدة

الخط الأزرق: خط التحكم في سرعة عرض النبض PWM، يمكن توصيله بمنظم عرض النبض من 0 إلى 5 فولت

تذكير ودي: يمنع توصيل القطبين الموجب والسالب لمصدر الطاقة بشكل خاطئ. يمنع توصيل كابل الإشارة بمصدر الطاقة. يرجى استخدام المحرك بدقة وفقًا للوصف أعلاه، وإلا سيحترق المحرك، شكرًا لكم

فيما يلي صورة توصيل المحرك ووحدة التحكم

① السلك الأصفر: القطب السالب لمصدر طاقة التيار المستمر المدخل

② السلك الأخضر: القطب الموجب لمصدر طاقة التيار المستمر المدخل

يمنع توصيل القطبين الموجب والسالب لمصدر الطاقة بشكل خاطئ.

فيما يلي جدول معلمات المحرك

يرجى الاتصال بي إذا كنت بحاجة إلى جهد وسرعة أخرى أو ترك رسالة.

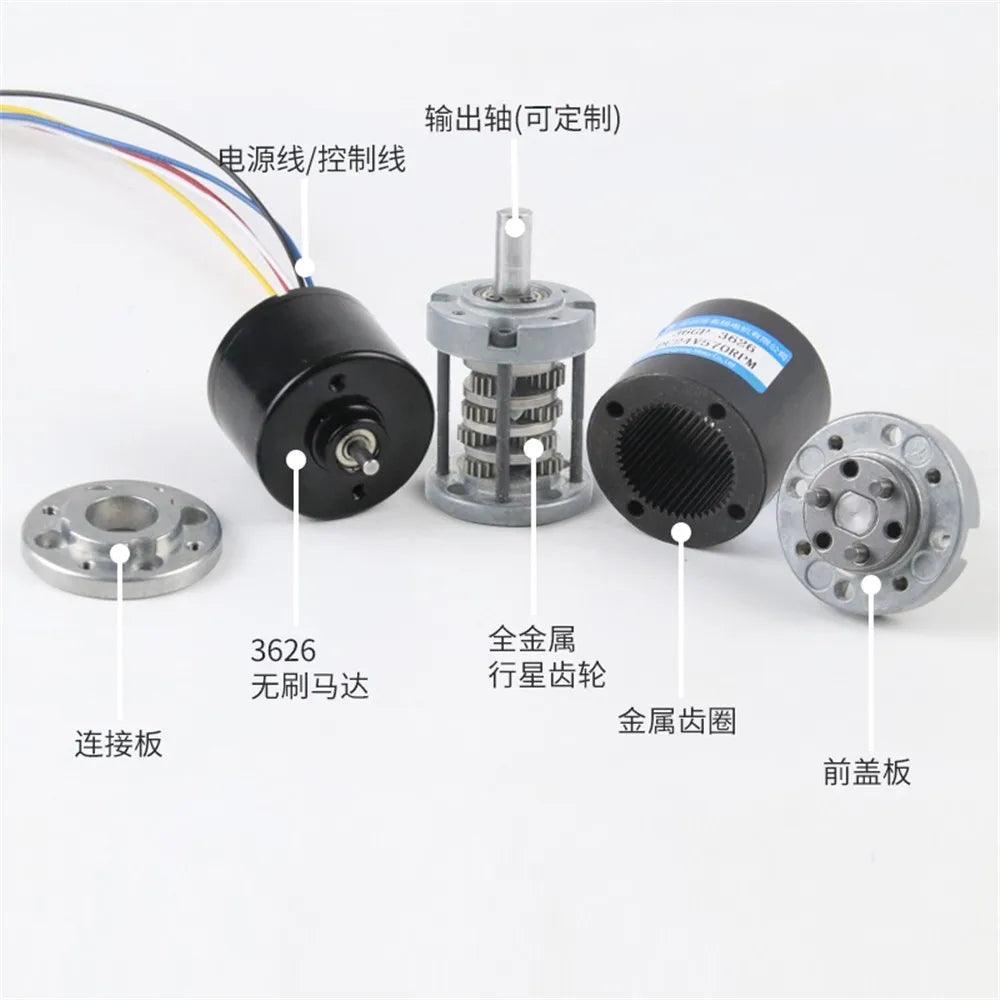

فيما يلي وصف للمواد والهياكل عالية الجودة لهذا المحرك.

الحجم للمرجع فقط، قد يختلف القياس قليلاً، يرجى الانتباه قبل الشراء
