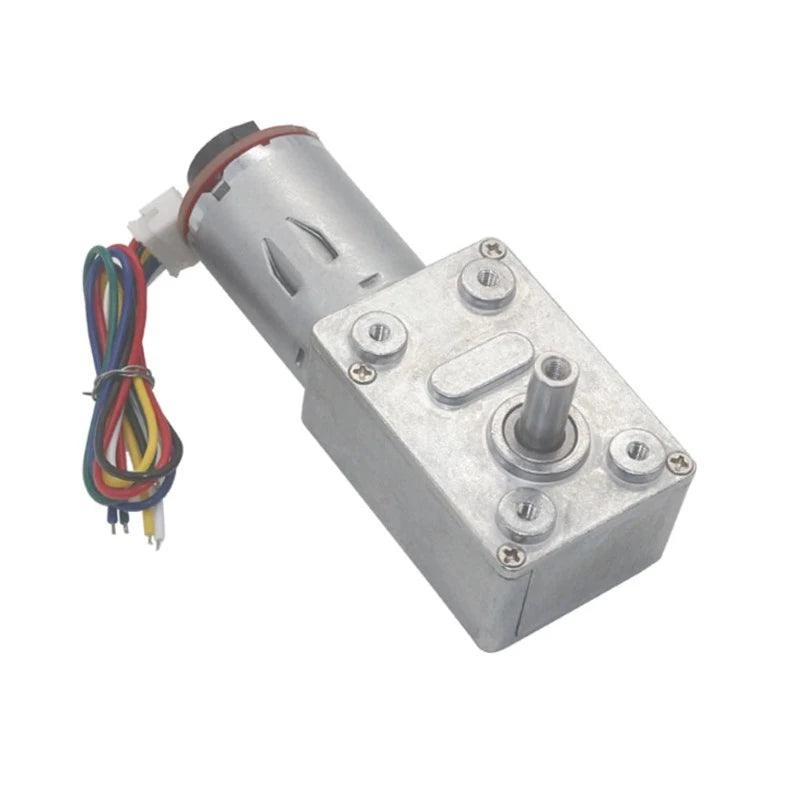

6 فولت 12 فولت 24 فولت تيار مستمر 6 دورة في الدقيقة 10 دورة في الدقيقة 18 دورة في الدقيقة 23 دورة في الدقيقة 30 دورة في الدقيقة 40 دورة في الدقيقة 90 دورة في الدقيقة 150 دورة في الدقيقة محرك تخفيض تروس دودة ذاتي القفل مع ترميز هول JGY370 ذو تروس

ملاحظة: للمحركات ذات المعلمات المختلفة مظاهر مختلفة. كلما كانت السرعة أقل والجهد أعلى، كلما كان عزم الدوران أكبر. يرجى قراءة جدول المعلمات قبل الشراء. شكرًا!!!

الجهد: تيار مستمر 6 فولت، تيار مستمر 12 فولت، تيار مستمر 24 فولت

سرعة عدم التحميل: 6 دورة في الدقيقة، 10 دورة في الدقيقة، 18 دورة في الدقيقة، 23 دورة في الدقيقة، 30 دورة في الدقيقة، 40 دورة في الدقيقة، 90 دورة في الدقيقة، 150 دورة في الدقيقة

الخطأ: ±10%

قطر عمود الخرج: 6 مم من النوع D

طول عمود الخرج: 14 مم

حجم علبة التروس: 46*32*25 مم

تفاصيل حجم علبة التروس، يرجى الاطلاع على الجدول

الأسلاك:

ملاحظة:

1. الأسلاك الصفراء والخضراء هي خط إخراج إشارة السرعة، ولا يمكن توصيلها بأي مصدر طاقة، وإلا ستحترق.

2. لا يسمح بتوصيل مصدر الطاقة الموجب والسالب للمشفر بشكل خاطئ؛ الجهد هو 3.3-5 فولت.

3. التحكم في اتجاه دوران المحرك (CW أو CCW) عن طريق تغيير مصدر الطاقة الموجب والسالب للمشفر (تغيير توصيل السلك الأحمر والسلك الأبيض)

السلك الأحمر - مصدر الطاقة الموجب للمحرك (+)

السلك الأبيض - مصدر الطاقة السالب للمحرك (-)

السلك الأسود - مصدر الطاقة السالب للمشفر (-) (لا يسمح بتوصيل مصدر الطاقة الموجب والسالب للمشفر بشكل خاطئ؛ الجهد هو 3.3-5 فولت)

السلك الأزرق - مصدر الطاقة الموجب للمشفر (+) (لا يسمح بتوصيل مصدر الطاقة الموجب والسالب للمشفر بشكل خاطئ؛ الجهد هو 3.3-5 فولت)

السلك الأصفر - تغذية راجعة للإشارة (11 إشارة لكل دورة محرك)

السلك الأخضر - تغذية راجعة للإشارة (11 إشارة لكل دورة محرك)
