في مجال التحكم الكهربائي الصناعي وتوزيع الطاقة، تُعد قواطع الدائرة "حراس السلامة" لدوائر الطاقة، المسؤولة عن قطع التيار الزائد وأعطال الدوائر القصيرة في الوقت المناسب لحماية المحركات ومعدات الطاقة وسلامة الأفراد. وكونه مكونًا أساسيًا في أنظمة التحكم في المحركات، يجب أن يتمتع قاطع الدائرة المخصص للمحرك بمقاومة قوية للتيار الاندفاعي لتجنب التعثر العرضي الناتج عن تيار البدء العالي للمحركات. ومن بين العديد من قواطع الدائرة المصغرة (MCBs)، تتميز سلسلة CHINT NXB-63 D-Curve بتصميمها المخصص للمحركات، ومجموعة واسعة من التيارات، وأداء حماية موثوق به.
مصمم خصيصًا لحماية المحركات وأحمال الطاقة، يغطي قاطع الدائرة CHINT NXB-63 D-Type MCB نطاق تيار من 6 أمبير إلى 125 أمبير، مع خيارات قطبية 1P، 2P، 3P، و 4P، مما يتكيف تمامًا مع سيناريوهات التحكم في المحركات أحادية الطور وثلاثية الطور. غالبًا ما يكون لدى العديد من مهندسي الكهرباء وموظفي صيانة المصانع وبائعي التجارة الإلكترونية عبر الحدود أسئلة عند الاختيار: ما الفرق بين قواطع الدائرة من النوع D والنوع C؟ كيف تختار المواصفات الحالية الصحيحة وعدد الأقطاب للمحركات المختلفة؟ ستركز هذه المقالة على قاطع الدائرة CHINT NXB-63 D-Curve MCB، مع الجمع بين تفسير النموذج، والمزايا الأساسية، وتطبيقات السيناريوهات، ونصائح الاختيار، لمساعدتك على فهم خصائصه بالكامل واختيار النموذج الأنسب لاحتياجات حماية المحرك الخاص بك.

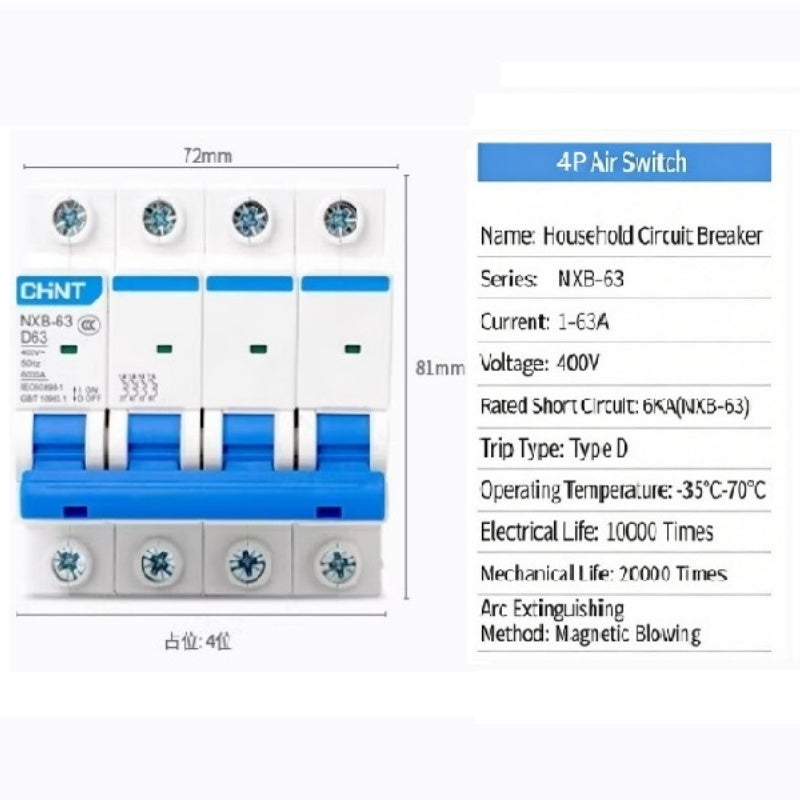

أولاً: فهم النموذج: فك تشفير منطق تسمية قاطع الدائرة CHINT NXB-63 D-Type MCB
قبل استكشاف سيناريوهات التطبيق، من الضروري فهم معنى نموذج سلسلة CHINT NXB-63 D-Curve. تسميته موجزة وموحدة، ويمكنك الحكم بسرعة على المواصفات الأساسية في لمحة، وتجنب الاختيار الأعمى.
قاعدة التسمية: العلامة التجارية + السلسلة + نطاق التيار المقدر + نوع المنحنى + الميزات الأساسية
• CHINT: اسم العلامة التجارية، شركة عالمية معروفة لتصنيع الأجهزة الكهربائية منخفضة الجهد، تضمن جودة المنتج، والموثوقية، والدعم الشامل بعد البيع؛
• NXB-63: اسم السلسلة، يمثل قاطع الدائرة المصغر عالي الأداء من CHINT، مع أقصى تيار مقدر يبلغ 63 أمبير (موسع إلى 125 أمبير لسيناريوهات الطاقة المخصصة للمحركات)؛
• D-Type: خاصية المنحنى، مصممة خصيصًا لأحمال المحركات والطاقة، مع مقاومة قوية للتيار الاندفاعي (تيار التعثر هو 10 ~ 20 ضعف التيار المقدر)، وتجنب التعثر الخاطئ أثناء بدء تشغيل المحرك؛
• 1P/2P/3P/4P: خيارات عدد الأقطاب، تتكيف مع متطلبات الأسلاك المختلفة (1P للسلك الحي أحادي الطور، 2P للسلك الحي أحادي الطور + السلك المحايد، 3P للأسلاك الحية ثلاثية الطور، 4P للأسلاك الحية ثلاثية الطور + السلك المحايد)؛
• 6A~125A: نطاق التيار الكامل الذي تغطيه السلسلة، بما في ذلك 6A، 10A، 16A، 20A، 25A، 32A، 40A، 50A، 63A، 100A، 125A، لتناسب المحركات ذات القوى المختلفة.
ملخص رئيسي: قاطع الدائرة CHINT NXB-63 D-Type MCB هو قاطع دائرة مصغر من النوع القوي المخصص للمحركات، مع الخاصية الأساسية لمنحنى D الذي يتكيف مع سيناريوهات بدء تشغيل المحرك. يحدد عدد الأقطاب وضع الأسلاك، ويتطابق التيار المقدر مباشرة مع طاقة المحرك، وهو مفتاح الاختيار.
ثانياً: المزايا الأساسية: لماذا تختار قاطع الدائرة CHINT NXB-63 D-Type MCB لحماية المحركات؟
بالمقارنة مع قواطع الدائرة العادية من النوع C (المناسبة للإضاءة والأحمال المنزلية)، يتمتع قاطع الدائرة CHINT NXB-63 D-Type MCB بمزايا واضحة في حماية المحركات، وهذا هو السبب في استخدامه على نطاق واسع في سيناريوهات التحكم في المحركات الصناعية. مزاياه الأساسية هي كما يلي:
• خاصية المنحنى D (المخصص للمحرك): محسن خصيصًا لبدء تشغيل المحرك، مع مقاومة قوية للتيار الاندفاعي. يمكنه تحمل 3 إلى 5 أضعاف التيار المقدر أثناء بدء تشغيل المحرك دون تعثر عرضي، بينما يقطع الدائرة بسرعة في حالة التيار الزائد وأعطال الدوائر القصيرة، مما يحمي المحرك من التلف؛
• نطاق تيار وقطبية واسع: تغطية تيار كامل من 6 أمبير إلى 125 أمبير، خيارات قطبية 1P/2P/3P/4P، مناسبة للمحركات الصغيرة أحادية الطور (مثل مراوح 0.5 كيلو وات) والمحركات الكبيرة ثلاثية الطور (مثل مضخات المياه 50 كيلو وات)، وتلبية احتياجات حماية المحركات المتنوعة؛
• أداء أمان عالٍ: يعتمد غلافًا عازلًا مقاومًا للاشتعال من الدرجة الصناعية، وقدرة كسر عالية، ومقاومة قوية للتداخل، ويمكن أن يعمل بثبات في البيئات الصناعية القاسية (درجة حرارة عالية، رطوبة عالية، غبار)؛
• سهولة التركيب والصيانة: تصميم معياري قياسي، متوافق مع تركيب سكة DIN مقاس 35 مم، سهل التركيب في صناديق التوزيع؛ مؤشر تشغيل/إيقاف واضح، مناسب لموظفي الصيانة للتحقق من حالة المفتاح؛
• عمر خدمة طويل: مكونات داخلية عالية الجودة، مقاومة تآكل قوية، عمر ميكانيكي يصل إلى 10000 مرة، عمر كهربائي يصل إلى 1000 مرة، مما يقلل من تكرار استبدال المعدات وتكاليف الصيانة؛
• توافق عالمي: مناسب لأنظمة الطاقة AC 50/60 هرتز، 230 فولت/400 فولت، متوافق مع شبكات الطاقة في مختلف البلدان والمناطق، ومناسب للمبيعات عبر الحدود والتطبيقات الصناعية العالمية.
ثالثاً: تطبيق السيناريو: أين تستخدم قواطع الدائرة CHINT NXB-63 D-Type MCB؟
تم تصميم قاطع الدائرة CHINT NXB-63 D-Type MCB خصيصًا لحماية المحركات وأحمال الطاقة، ويغطي جميع سيناريوهات التحكم في المحركات الصناعية والتجارية والصناعية الصغيرة تقريبًا. أدناه، نصنف سيناريوهات التطبيق وفقًا لنطاق التيار، مع الجمع بين أنواع المحركات المحددة ومتطلبات الاستخدام، لمساعدتك على اختيار النموذج المناسب بسرعة.
1. سيناريوهات المحركات الصغيرة (6 أمبير ~ 25 أمبير: 6 أمبير، 10 أمبير، 16 أمبير، 20 أمبير، 25 أمبير)
هذا النطاق من النماذج مناسب للمحركات ذات القدرة الصغيرة وأحمال الطاقة الخفيفة، ويستخدم بشكل أساسي في السيناريوهات السكنية والتجارية والصناعية الخفيفة، مع التركيز على الحماية الموثوقة والتركيب المدمج.
• التطبيقات النموذجية:
￮ محركات أحادية الطور صغيرة: مضخات مياه منزلية، مراوح عادم، شفاطات مطابخ، مراوح صغيرة (0.1 كيلو وات ~ 1.5 كيلو وات)؛
￮ محركات ثلاثية الطور صغيرة: مراوح ورش عمل صغيرة، سيور نقل صغيرة، مضخات مصغرة (1.5 كيلو وات ~ 3 كيلو وات)؛
￮ حماية الطاقة المساعدة: حماية الطاقة لدوائر التحكم في المحركات الصغيرة، والمكونات المساعدة في صناديق التوزيع، ومعدات الطاقة الخفيفة.
• نصائح الاختيار: اختر النموذج الذي يحتوي على تيار مقدر يتراوح من 1.2 إلى 1.5 ضعف التيار المقدر للمحرك. على سبيل المثال، يمكن لمحرك أحادي الطور بقوة 1 كيلو وات (تيار مقدر حوالي 4.5 أمبير) اختيار 6 أمبير أو 10 أمبير؛ يمكن لمحرك ثلاثي الطور بقوة 2 كيلو وات (تيار مقدر حوالي 4 أمبير) اختيار 6 أمبير أو 10 أمبير.
• رابط الشراء: قاطع الدائرة CHINT NXB-63 D-Type 6A-25A MCB (علي إكسبريس) | رابط الشراء من أمازون
2. سيناريوهات المحركات المتوسطة (32 أمبير ~ 63 أمبير: 32 أمبير، 40 أمبير، 50 أمبير، 63 أمبير)
هذا النطاق من النماذج هو الأكثر استخدامًا على نطاق واسع، ومناسب للمحركات ذات القدرة المتوسطة ومعدات الطاقة الصناعية، ويوازن بين أداء الحماية وفعالية التكلفة، وهو الخيار السائد للتحكم في محركات المصانع.
• التطبيقات النموذجية:
￮ محركات ثلاثية الطور متوسطة الحجم: مضخات مياه، ضواغط هواء، مراوح، خلاطات (3 كيلو وات ~ 30 كيلو وات) في الورش والمصانع؛
￮ المعدات التجارية والصناعية: ضواغط تكييف هواء مركزية، ثلاجات تجارية، محركات خطوط إنتاج صغيرة؛
￮ حماية توزيع الطاقة: حماية الدوائر الفرعية في صناديق التوزيع الصناعية، وحماية الطاقة لمعدات الإنتاج ذات القدرة المتوسطة.
• نصائح الاختيار: للمحركات ذات القدرة المتوسطة، يجب أن يكون التيار المقدر لقاطع الدائرة 1.5 إلى 2 ضعف التيار المقدر للمحرك للتعامل مع تأثير تيار البدء. على سبيل المثال، يمكن لمحرك ثلاثي الطور بقوة 10 كيلو وات (تيار مقدر حوالي 20 أمبير) اختيار 32 أمبير؛ يمكن لمحرك ثلاثي الطور بقوة 20 كيلو وات (تيار مقدر حوالي 40 أمبير) اختيار 50 أمبير أو 63 أمبير.
• رابط الشراء: قاطع الدائرة CHINT NXB-63 D-Type 32A-63A MCB (مركز كهربائي B2C) رابط الشراء
3. سيناريوهات المحركات الكبيرة (80 أمبير ~ 125 أمبير: 80 أمبير، 100 أمبير، 125 أمبير)
تم تصميم هذا النطاق من النماذج للمحركات ذات القدرة العالية ومعدات الطاقة الكبيرة، مع قدرة كسر عالية وقدرة تحمل قوية، ومناسبة للسيناريوهات الصناعية الثقيلة.
• التطبيقات النموذجية:
￮ محركات ثلاثية الطور كبيرة: ضواغط هواء كبيرة، مضخات مياه، مراوح (30 كيلو وات ~ 75 كيلو وات)، كسارات، وخلاطات في المصانع الكبيرة؛
￮ المعدات الصناعية الثقيلة: حماية الطاقة لأنظمة النقل الكبيرة، والأفران الصناعية، ومحركات خطوط الإنتاج عالية القدرة؛
￮ أنظمة توزيع الطاقة: حماية الفروع الرئيسية في خزانات التوزيع الصناعية الكبيرة، وحماية الطاقة لمعدات الطاقة الثقيلة.
• نصائح الاختيار: للمحركات ذات القدرة الكبيرة، يجب أن يكون التيار المقدر لقاطع الدائرة 2 إلى 2.5 ضعف التيار المقدر للمحرك لضمان حماية مستقرة تحت الحمل العالي والتشغيل المتكرر. على سبيل المثال، يمكن لمحرك ثلاثي الطور بقوة 50 كيلو وات (تيار مقدر حوالي 100 أمبير) اختيار 100 أمبير أو 125 أمبير.
• رابط الشراء: قاطع الدائرة CHINT NXB-63 D-Type 80A-125A MCB (مركز كهربائي B2C) رابط الشراء
|
ملاحظة خاصة: تم تصميم قاطع الدائرة CHINT NXB-63 D-Type MCB خصيصًا لحماية محركات التيار المتردد وأحمال الطاقة. لا تستخدمه لحماية أحمال التيار المستمر؛ وإلا فقد يتسبب ذلك في فشل الحماية. بالنسبة لدوائر التيار المستمر، اختر قاطع دائرة مخصص للتيار المستمر. بالإضافة إلى ذلك، يجب اختيار عدد الأقطاب وفقًا لوضع الأسلاك: يستخدم المحرك أحادي الطور 1P أو 2P، ويستخدم المحرك ثلاثي الطور 3P أو 4P (يوصى بـ 4P إذا كانت هناك حاجة لحماية السلك المحايد). |
رابعاً: مهارات تجنب الوقوع في الأخطاء عند الاختيار: 3 نقاط رئيسية لتجنب الأخطاء
عند اختيار قاطع الدائرة CHINT NXB-63 D-Type MCB، يخلط الكثيرون بين قواطع الدائرة من النوع D والنوع C، أو يختارون مواصفات التيار الخاطئة، مما يؤدي إلى فشل الحماية، أو تلف المحرك، أو التعثر المتكرر. إليك 3 مهارات أساسية لمساعدتك على تجنب الأخطاء:
المهارة 1: التمييز بين قواطع الدائرة من النوع D والنوع C، وعدم إساءة الاستخدام
قواطع الدائرة من النوع C (تيار التعثر 5 ~ 10 أضعاف التيار المقدر) مناسبة للإضاءة، والأجهزة المنزلية، والأحمال الأخرى ذات تيار البدء الصغير؛ قواطع الدائرة من النوع D (تيار التعثر 10 ~ 20 ضعف التيار المقدر) مناسبة للمحركات وأحمال الطاقة ذات تيار البدء الكبير. استخدام قواطع الدائرة من النوع C لحماية المحركات سيتسبب في تعثر عرضي أثناء البدء؛ استخدام قواطع الدائرة من النوع D لأحمال الإضاءة سيقلل من حساسية الحماية.
المهارة 2: مطابقة التيار المقدر مع المحرك، وترك هامش أمان
يجب أن يكون التيار المقدر لقاطع الدائرة أكبر من التيار المقدر للمحرك، ويجب ترك هامش أمان بنسبة 20% ~ 100% (كلما زاد تيار بدء المحرك، زاد الهامش). لا تختار قاطع دائرة بتيار مقدر يساوي أو أقل من التيار المقدر للمحرك، وإلا فإنه سيتعثر بشكل متكرر أثناء البدء؛ لا تختار تيارًا مقدرًا كبيرًا بشكل مفرط، وإلا فإنه سيفشل في قطع الدائرة في الوقت المناسب عند حدوث عطل، مما يعرض المعدات وسلامة الأفراد للخطر.
المهارة 3: اختر عدد الأقطاب الصحيح وفقًا لوضع الأسلاك
1P: مناسب للتحكم في المحركات أحادية الطور، يتحكم فقط في السلك الحي (حماية بسيطة، تكلفة منخفضة)؛ 2P: مناسب للتحكم في المحركات أحادية الطور، يتحكم في السلك الحي + السلك المحايد (حماية شاملة، يوصى به للسيناريوهات المنزلية والتجارية)؛ 3P: مناسب للتحكم في المحركات ثلاثية الطور، يتحكم في الأسلاك الحية ثلاثية الطور (شائع في السيناريوهات الصناعية)؛ 4P: مناسب للتحكم في المحركات ثلاثية الطور، يتحكم في الأسلاك الحية ثلاثية الطور + السلك المحايد (يوصى به للسيناريوهات التي تتطلب حماية السلك المحايد، مثل المعدات ذات دوائر التحكم).
خامساً: الملخص: قاطع الدائرة المصغر من نوع CHINT NXB-63 D – الخيار الموثوق لحماية المحركات
بصفته قاطع دائرة مصغر من النوع الكهربائي الخاص بالمحركات، أصبح CHINT NXB-63 D-Curve Series هو الخيار الأول لحماية المحركات الصناعية بفضل خاصية المنحنى D ونطاق التيار الواسع والموثوقية العالية. وهو يغطي مواصفات تيار 6A~125A وخيارات أعمدة 1P~4P، ويتكيف مع المحركات الصغيرة والمتوسطة والكبيرة، ويستخدم على نطاق واسع في المصانع وورش العمل والمباني التجارية والمناطق السكنية.
باختصار، يتبع اختيار CHINT NXB-63 D-Type MCB منطقًا بسيطًا: "تأكيد نوع المحرك (أحادي الطور/ثلاثي الأطوار) ← حساب التيار المقنن للمحرك ← اختيار مواصفات تيار قاطع الدائرة المصغر من النوع D المناسب ← مطابقة عدد الأقطاب وفقًا لوضع الأسلاك ← حجز هامش أمان". طالما اتبعت هذا المنطق، يمكنك تجنب أخطاء الاختيار وضمان التشغيل الآمن والمستقر للمحرك.
إذا لم تكن متأكدًا من مواصفات التيار أو عدد الأقطاب التي تختارها لمحركك المحدد (مثل قوة المحرك، وضع الأسلاك)، فمرحبًا بك في ترك تعليق أدناه، أخبرنا باحتياجاتك، وسنساعدك في التوصية بدقة بالنموذج الأنسب ~
